39
DE

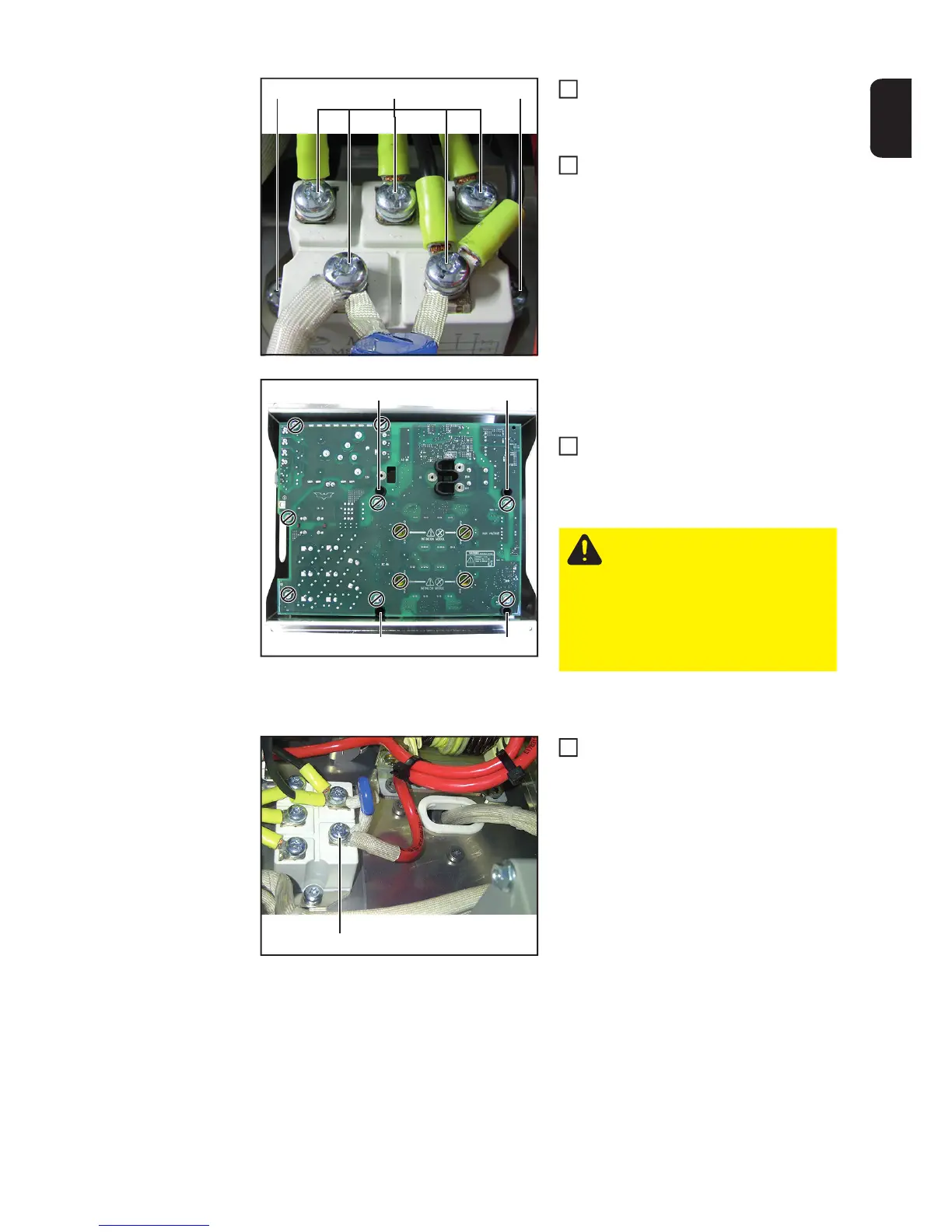

Primär-Gleichrichter positionieren und
mit 2 Stk. Schraube 5x16 TX25 (8)
montieren
[3 Nm]
5 Stk. Schraube 5x10 TX25 (7) der Ka-
belverbindungen zum Primär-Gleich-
richter anschließen
[3 Nm]
Primär-Leistungsteil aus der Aus-
tausch-Verpackung nehmen:
4 Stk. Linsenschraube 5x10 TX25 (9)
lösen und aus dem Verpackungsrah-
men nehmen
Primär-Leistungsteil einbauen:
Neues Primär-Leistungsteil ansetzen
- PFC-Drossel-Verbindung (6) zum
Primär-Gleichrichter in richtiger
Reihenfolge montieren:
Primär-Gleichrichter
Kabel PFC
Varistor
1 Stk. Linsenschraube 5x10
TX25 [3 Nm]
(8) (7) (8)
5
6
(9)
(9)
(9) (9)
VORSICHT! Das defekte Primär-
Leistungsteil muss verschraubt in
der Austausch-Verpackung an
Fronius retourniert werden! Bei
unsachgemäßer Retournierung
können keine Garantie- und Ge-
währleistungsansprüche geltend
gemacht werden!
1
(6)
1
