Fronius Selectiva 4120 Service Manual

48

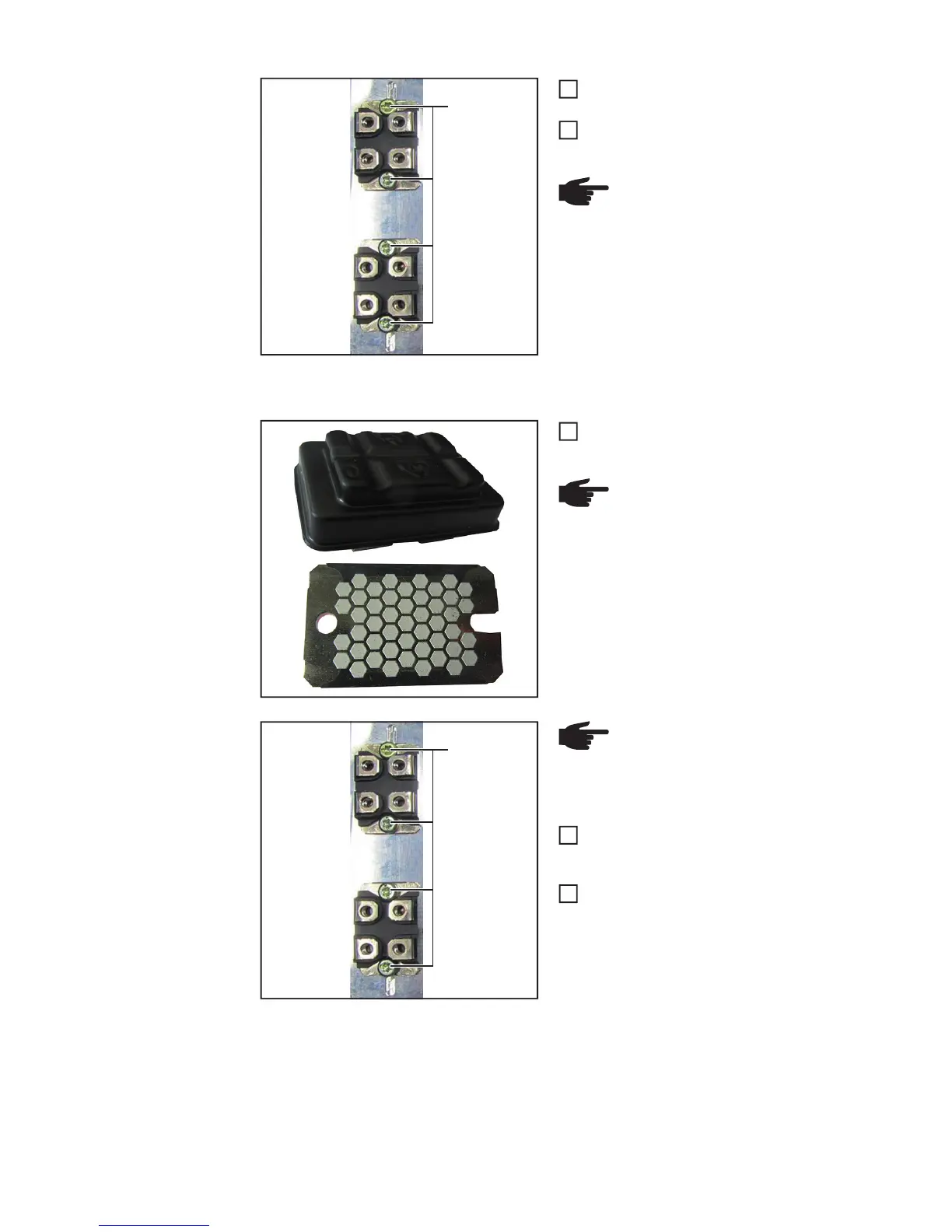

4 Stk. Linsenschraube 4x9 TX20 (4) lö-
sen
Defekte Sekundär-Dioden entfernen
Sekundär-Dioden einbauen:
Die Blisterverpackung von den Sekun-
där-Dioden entfernen
Sekundär-Dioden mit aufgetragenem
Wärmeleitmedium auf den Kühlkörper
setzen
Sekundär-Dioden mit 4 Stk. Linsen-
schraube 4x9 TX20 (4) montieren
[2.1 Nm]
(4)
HINWEIS! Nach Entfernen der
Sekundär-Dioden muss der Kühl-
körper gereinigt werden - Es dür-
fen keine Restbestände des alten
Wärmeleitmediums vorhanden
sein
8
9
HINWEIS! PCM-Material der Se-
kundär-Dioden darf nicht zerkratzt
oder entfernt werden
1
(4)
HINWEIS! Sekundär-Dioden so
positionieren, dass das Langloch
der Sekundär-Dioden mit der Nut
des Kühlkörpers übereinstimmt
2
3
