47
DE

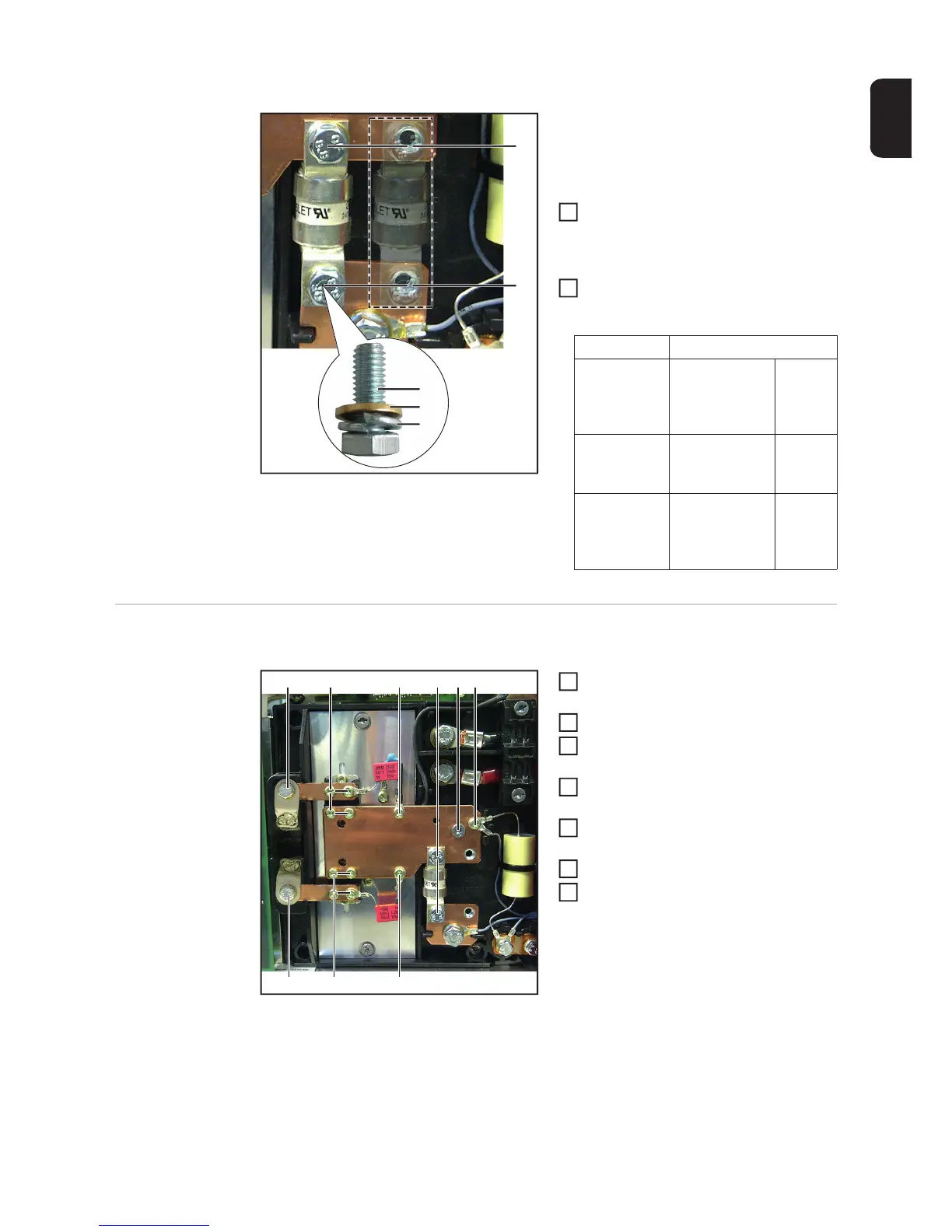

Sicherungen einbauen:
Schraubenbestückung (1):
- Sechskant-Schraube M6x16 (2)
- Scheibe M6 Messing (3)
- Federring M6 (4)
Neue Sicherungen mit 2 Stk. (4 Stk.)
Sechskant-Schraube M6x16 (1) mon-
tieren
[10 Nm]
Gehäusevorderfront montieren (siehe
Kapitel „Gerät schließen“)
Tausch Sekun-
där-Dioden
Sekundär-Dioden ausbauen:
Gehäusevorderfront abnehmen (siehe
Kapitel „Gehäuse öffnen“)
Deckel Trafoanschluss abnehmen
4 Stk. Sechskant-Schraube M6x16 (1)
lösen
10 Stk. Linsenschraube 4x9 TX20 (2)
lösen
1 Stk. Schraube PT5x25 TX25 (3) lö-
sen
2 Stk. Stromschienen abnehmen
1 Stk. Sammelschiene abnehmen
(1)
(1)
(2)
(3)
(4)
Gerätetyp Sicherung
2100 / 2120 /
2140 / 4120 /
4140 / 8120 /
8140
41,0007,0184 180 A
2160 / 2180 /
2200 / 4160 /
8160 / 8180
2 Stk.
41,0007,0146
2 Stk.
125 A
4060 / 4075 /
4090 / 8040 /
8060 / 8075 /
8090
41,0007,0146 125 A
1
2
(1)
(1) (2)
(1)(2) (2) (2)
(2)
(3)
1
2
3
4
5
6
7
