46

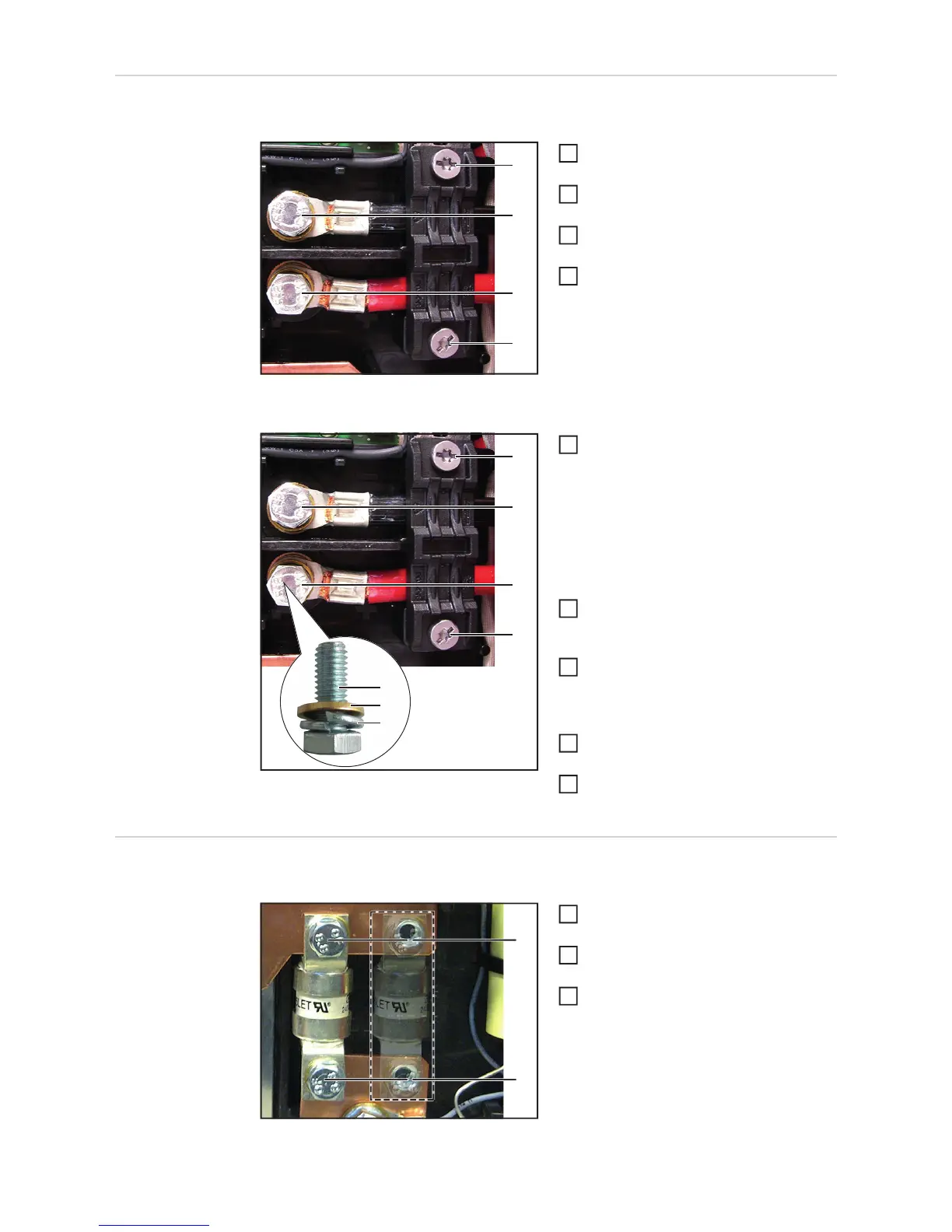

Tausch Ladelei-
tung
Ladeleitung ausbauen:
Gehäusevorderfront abnehmen (siehe
Kapitel „Gerät öffnen“)
2 Stk. Schraube PT5x25 TX25 (1) lö-
sen und Zugentlastung abnehmen
2 Stk. Sechskant-Schraube M8x16 (2)
lösen
Ladeleitung durch die DC-Leitungstül-
len ziehen
Ladeleitung einbauen:
Neue Ladeleitung polrichtig durch die
DC-Leitungstüllen führen
Schraubenbestückung (2):
- Sechskant-Schraube M8x16 (3)
- Scheibe M8 Messing (4)
- Federring M8 (5)
Ladeleitung mit 2 Stk. Sechskant-
Schraube M8x16 (2) polrichtig anset-
zen
Zugentlastung laut Beschriftung richtig
aufsetzen und mit 2 Stk. Schraube
PT5x25 TX25 (1) montieren
[3.5 Nm]
Ladeleitung nun vollständig montieren
[20 Nm]
Gehäusevorderfront montieren (siehe
Kapitel „Gerät schließen“)
Tausch Sicherun-
gen
Sicherungen ausbauen:
Gehäusevorderfront abnehmen (siehe
Kapitel „Gerät öffnen“)
2 Stk. (4 Stk.) Sechskant-Schraube
M6x16 (1) lösen
Defekte Sicherung entfernen
(1)
(2)
(2)
(1)
1
2
3
4
(1)
(2)
(2)
(1)
(3)
(4)
(5)
1
2
3
4
5
(1)
(1)
1
2
3
