45
DE

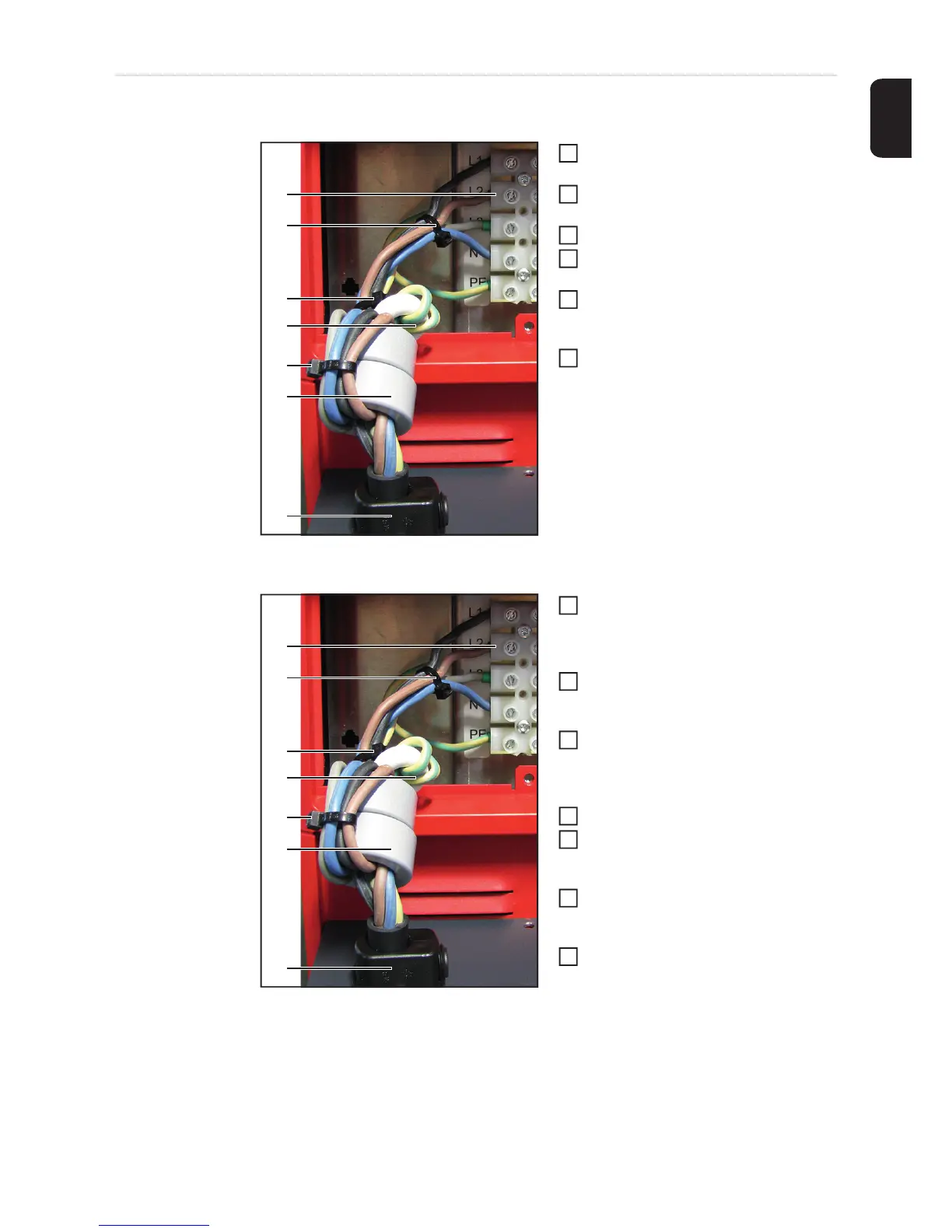

Tausch Netzkabel
16 kW
Netzkabel ausbauen:
Anschlussplatte-AC abnehmen (siehe
Kapitel „Gerät öffnen“)
Netzkabel (1) von der Netzklemme lö-
sen
3 Stk. Kabelbinder (5, 6) lösen
Netzleitungen von den Ferritkernen (2,
3) abwickeln
Zugentlastung (4) mittels Schlitz-
Schraubendreher lockern oder PG-
Verschraubung aufdrehen
Netzkabel ausfädeln
Netzkabel einbauen:
Das neue Netzkabel durch die Zugent-
lastung / PG-Verschraubung (4) ste-
cken und festschrauben
[2 Nm]
Die einzelnen Phasen-Leitungskabel
3mal durch die beiden großen Ferrit-
kerne (2) wickeln
Das PE-Leitungskabel durch die bei-
den großen Ferritkerne (2) führen und
3mal durch den kleinen Ferritkern (3)
wickeln
Mit Kabelbinder (5) fixieren
Netzkabel (1) in richtiger Reihenfolge
an der Netzklemme montieren
[1.5 Nm]
Auf eine saubere Verlegung der Netz-
leitungen achten und mit Kabelbinder
(6) fixieren
Anschlussplatte-AC montieren (siehe
Kapitel „Gerät schließen“)
(1)
(6)
(5)
(3)
(5)
(2)
(4)
1
2
3
4
5
6
(1)
(6)
(5)
(3)
(5)
(2)
(4)
1
2
3
4
5
6
7
