44

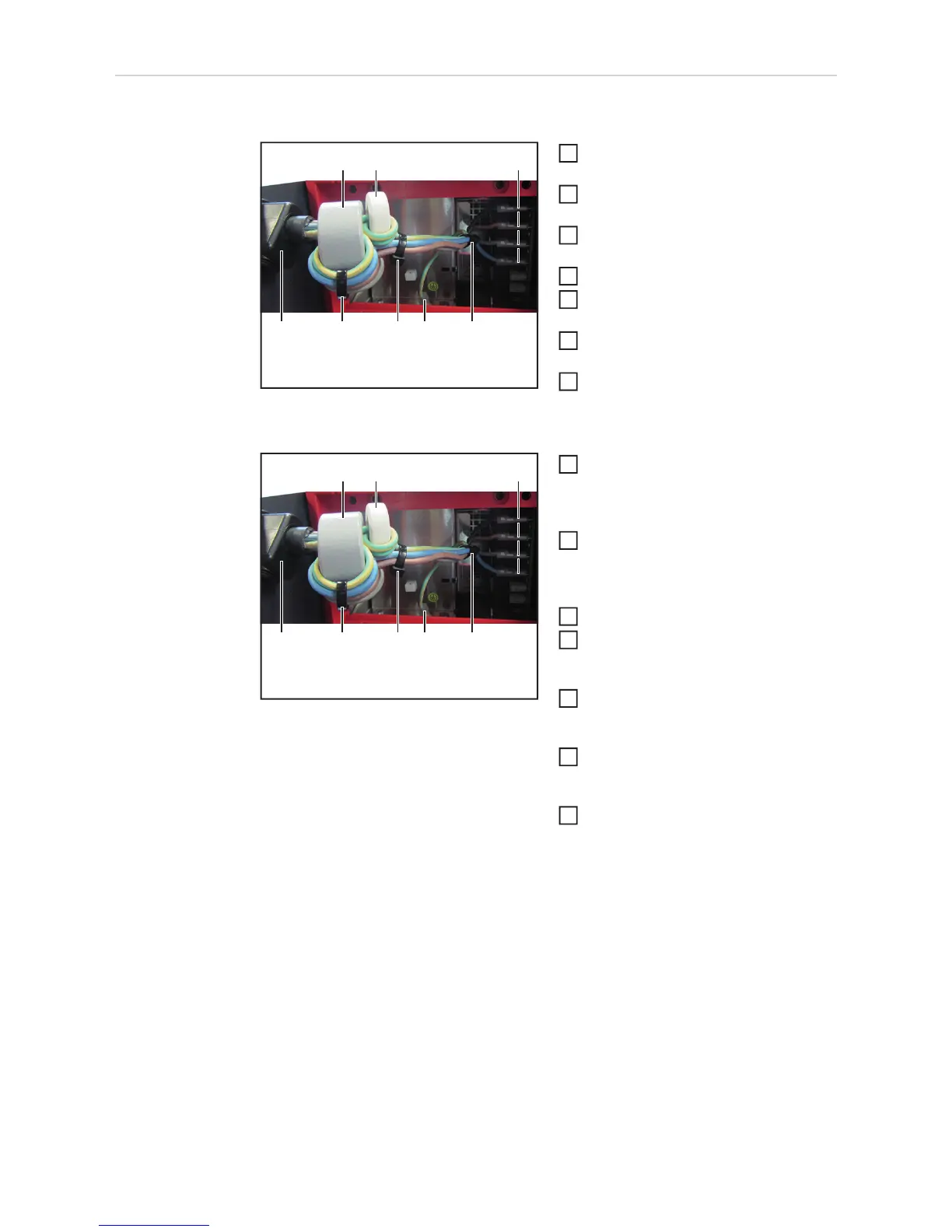

Tausch Netzkabel
8 kW
Netzkabel ausbauen:
Anschlussplatte-AC abnehmen (siehe
Kapitel „Gerät öffnen“)
Netzkabel (1) vom Primär-Leis-
tungsteil lösen
PE-Verbindung (2) von der Steckfahne
lösen
3 Stk. Kabelbinder (6, 7, 8) lösen
Netzleitungen von den Ferritkernen (3,
4) abwickeln
Zugentlastung (5) mittels Schlitz-
Schraubendreher lockern
Netzkabel ausfädeln
Netzkabel einbauen:
Das neue Netzkabel durch die Zugent-
lastung (5) stecken und mit Schlitz-
schraubendreher festziehen
[2 Nm]
Die einzelnen Phasen-Leitungskabel
3mal und das PE-Leitungskabel 2mal
durch den größeren Ferritkern (3) wi-
ckeln
Mit Kabelbinder (6) fixieren
PE-Leitungskabel zusätzlich 2mal
durch den kleineren Ferritkern (4) wi-
ckeln und mit Kabelbinder (7) fixieren
Netzkabel (1, 2) in richtiger Reihenfol-
ge am Primär-Leistungsteil und der
Steckfahne anschließen
Auf eine saubere Verlegung der Netz-
leitungen achten und mit Kabelbinder
(8) fixieren
Anschlussplatte-AC montieren (siehe
Kapitel „Gerät schließen“)
(1)
(6) (2)(5) (7) (8)
(3) (4)
1
2
3
4
5
6
7
(1)
(6) (2)(5) (7) (8)
(3) (4)
1
2
3
4
5
6
7
