(b)
(7)

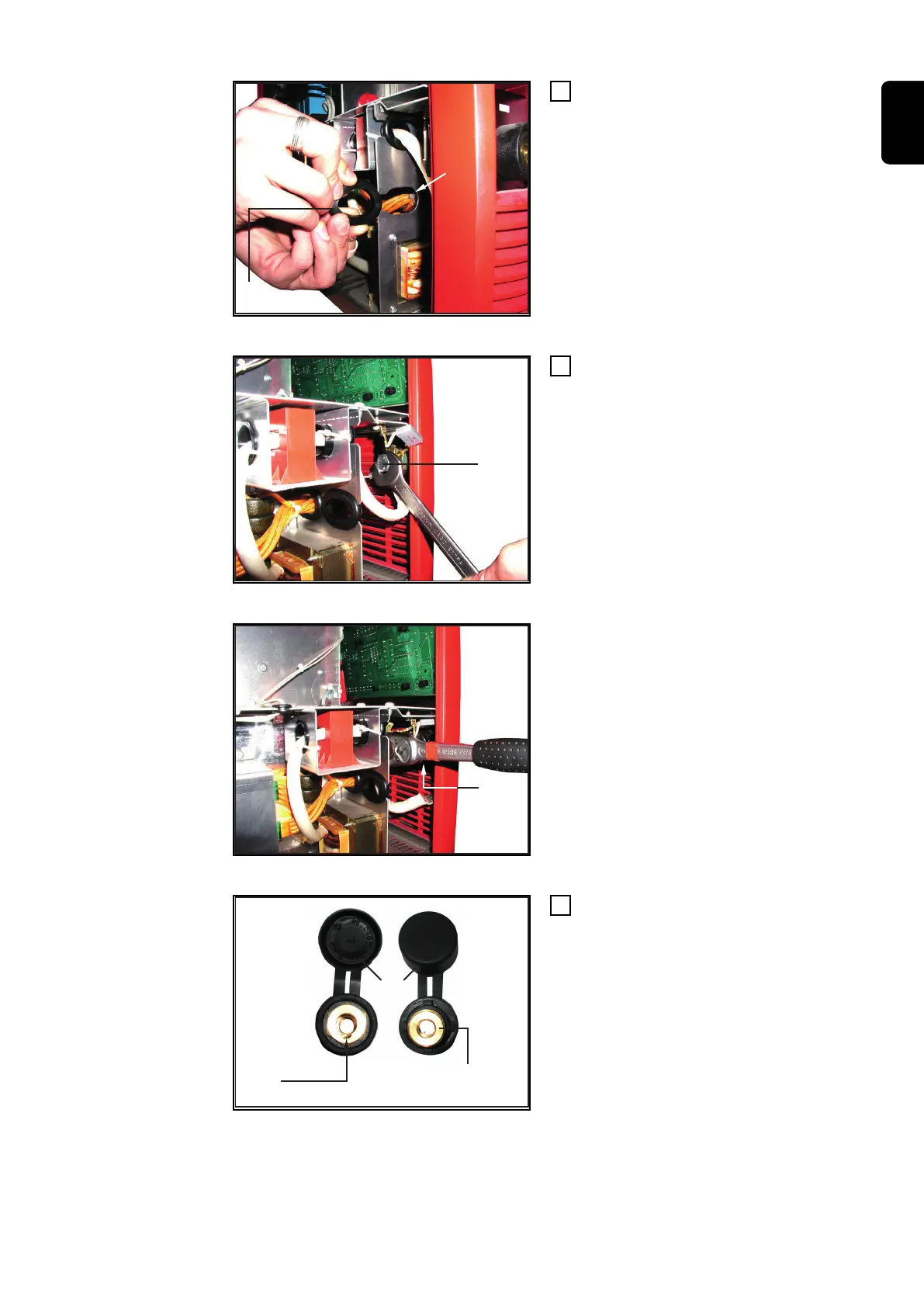

Gummidurchführung einsetzen
3
Gummidurchführung (7) in Aus-
nehmung (b) einsetzen
(c)
Sechskantschraube SW19 entfernen
4
Vordere (-) Strombuchse entfer-
nen:
-
Sechskantschraube (c) mittels
Gabelschlüssel SW19 lockern
-
Sechskantschraube entfernen
mit der Schraube zu entfer-
nen:
-
Tellerfeder
-
Buchsenstern
-
bestehendes Stromkabel
(d)
Sechskantmutter SW32 entfernen
-
Sechskantmutter (d) mittels Um-
schaltknarree und Steckschlüssel-
einsatz SW32 lockern
-
Sechskantmutter entfernen
-
Isoscheibe entfernen
-
Vordere (-) Strombuchse nach vor-
ne herausziehen
(9)
WKFLVQDNF¾5WKFLVQDUHGUR9
6WURPEXFKVH
(e)
Strombuchsen-Abdeckkappen montieren
5
Strombuchsen-Abdeckkappen (9)
montieren:
a)
auf der ausgebauten vorderen
(-) Strombuchse
b)
auf der im Einbauset enthalte-
nen Strombuchse
Die Ausnehmung (e) muß nach unten
zeigen.
