Fronius TS 4000 Installation Instructions

(9)
(e)

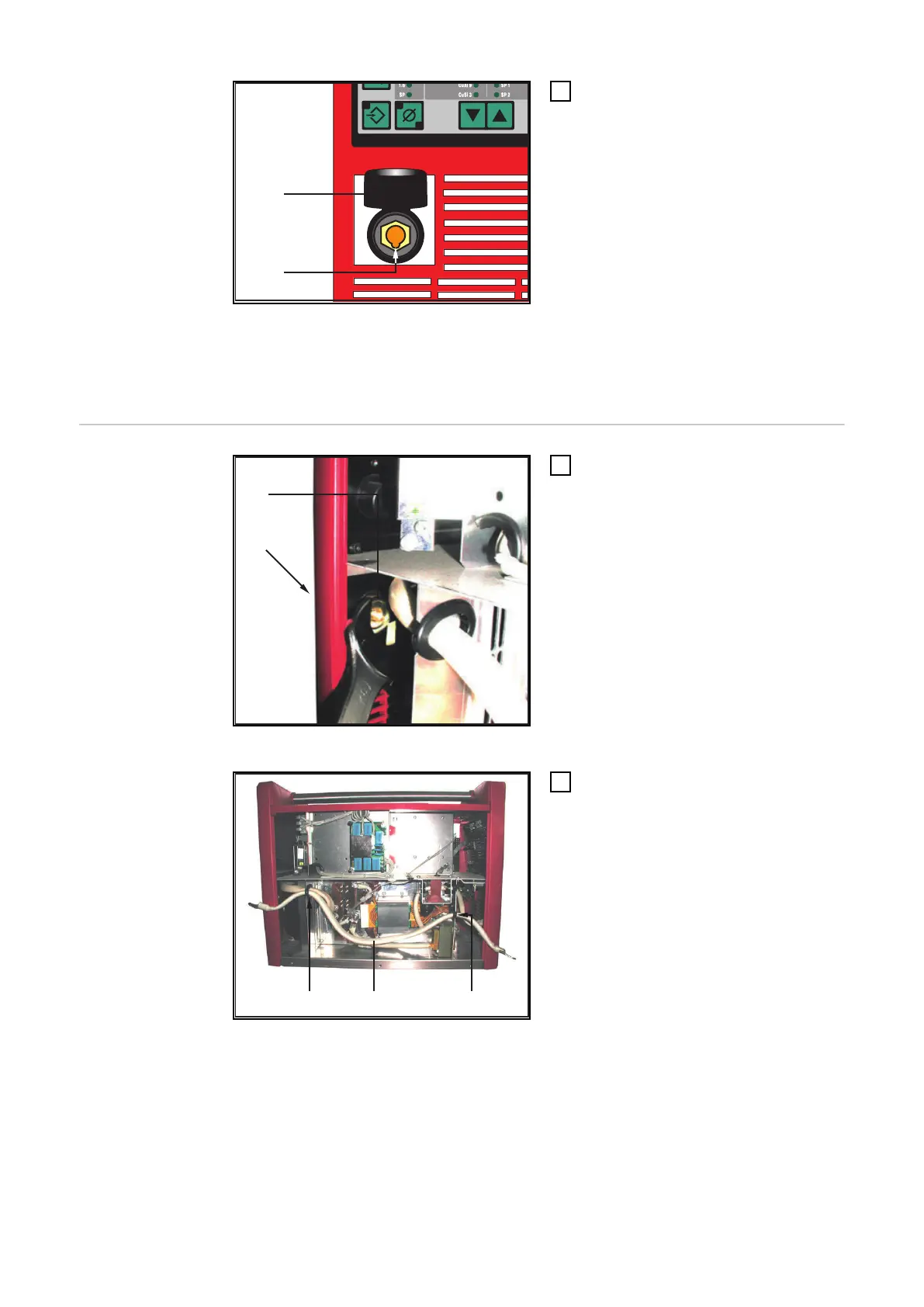

Vordere Strombuchse wieder montieren
6
Vordere (-) Strombuchse mit
Strombuchsen-Abdeckung mon-
tieren:
-
Vordere (-) Strombuchse von
außen nach innen einsetzen.
-
Isoscheibe aufsetzen
-
Sechskantmutter aufschrau-
ben
-
Sechskantmutter mittels
Drehmomentschlüssel und
Steckschlüsseleinsatz SW32
festziehen
-
Drehmoment 35 Nm
WICHTIG! Die Ausnehmung (e) der
Strombuchse muß nach unten zeigen.
Zweite Massen-
buchse hinten
montieren
(1+9)
(3)
Zweite Massebuchse montieren
1
Hintere (-) Strombuchse (1) mit
Strombuchsen-Abdeckung (9)
montieren:
-
Hintere (-) Strombuchse (1)
von außen nach innen einset-
zen.
-
Isoscheibe aufsetzen
-
Sechskantmutter aufschrau-
ben
-
Sechskantmutter mittels
Drehmomentschlüssel SW32
festziehen
-
Drehmoment 35 Nm
WICHTIG! Die Ausnehmung der
Strombuchse muß nach unten zeigen.
(g) (f)(8)
Kabel einfädeln
2
Kabel (8) durch Gummi-
durchführungen (f) und (g) fädeln
6
