Fronius TS 4000 Installation Instructions

(8)
(k)
(h)
Gehäuse
(2)
(j)
(i)
(1)
(3)

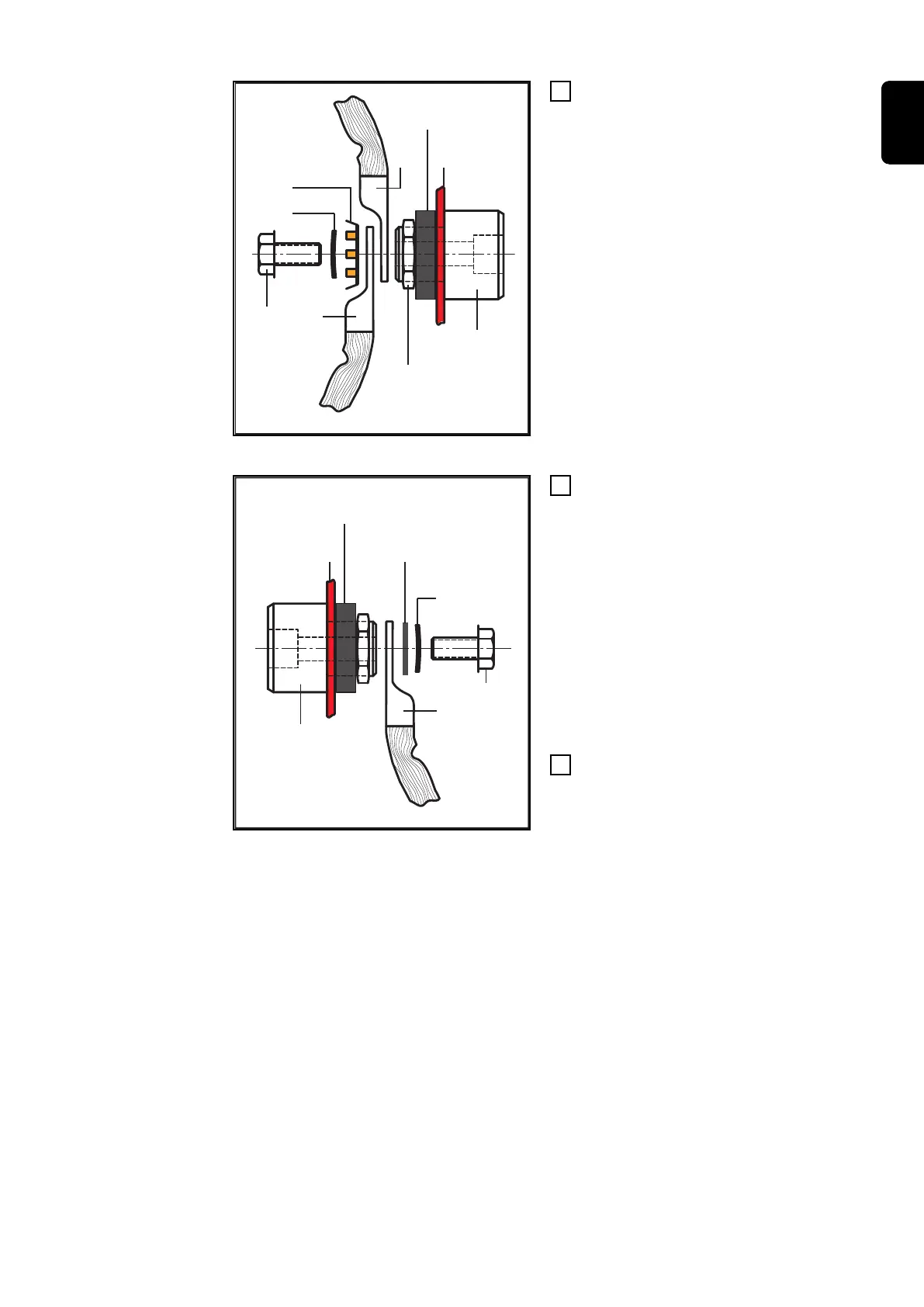

Kabel an vorderer Strombuchse anschließen
3
Kabel an der vorderen Strombuch-
se (1) anschließen:
-
Tellerfeder (i) über Sechskant-
schraube (h) geben
-
Buchsenstern (j) über Sechs-
kantschraube (h) geben
-
Kabelschuh von Kabel (8) über
Sechskantschraube (h) geben
-
Kabelschuh des bestehenden
Stromkabels (k) über Sechs-
kantschraube (h) geben
-
Sechskantschraube (h) in
Strombuchse (1) einschrauben
-
Sechskantschraube (h) mittels
Drehmomentschlüssel SW19
festziehen
-
Drehmoment 15 - 35 Nm
Gehäuse
(5)
(6)
(8)
(1)
(4)
(2)
Kabel an hinterer Strombuchse anschließen
4
Kabel an der hinteren Strombuch-
se anschließen:
-
Tellerfeder (6) über Sechskant-
schraube (4) geben
-
Scheibe A13 (5) über Sechs-
kantschraube (4) geben
-
Kabelschuh von Kabel (8) über
Sechskantschraube (4) geben
-
Sechskantschraube (4) in
Strombuchse (1) einschrauben
-
Sechskantschraube (4) mittels
Drehmomentschlüssel SW19
festziehen
-
Drehmoment 15 - 35 Nm
5
Linkes Seitenteil montieren
Beim Montieren des Seitenteils darauf
achten, daß keine Kabel eingeklemmt
werden.
7
DE
