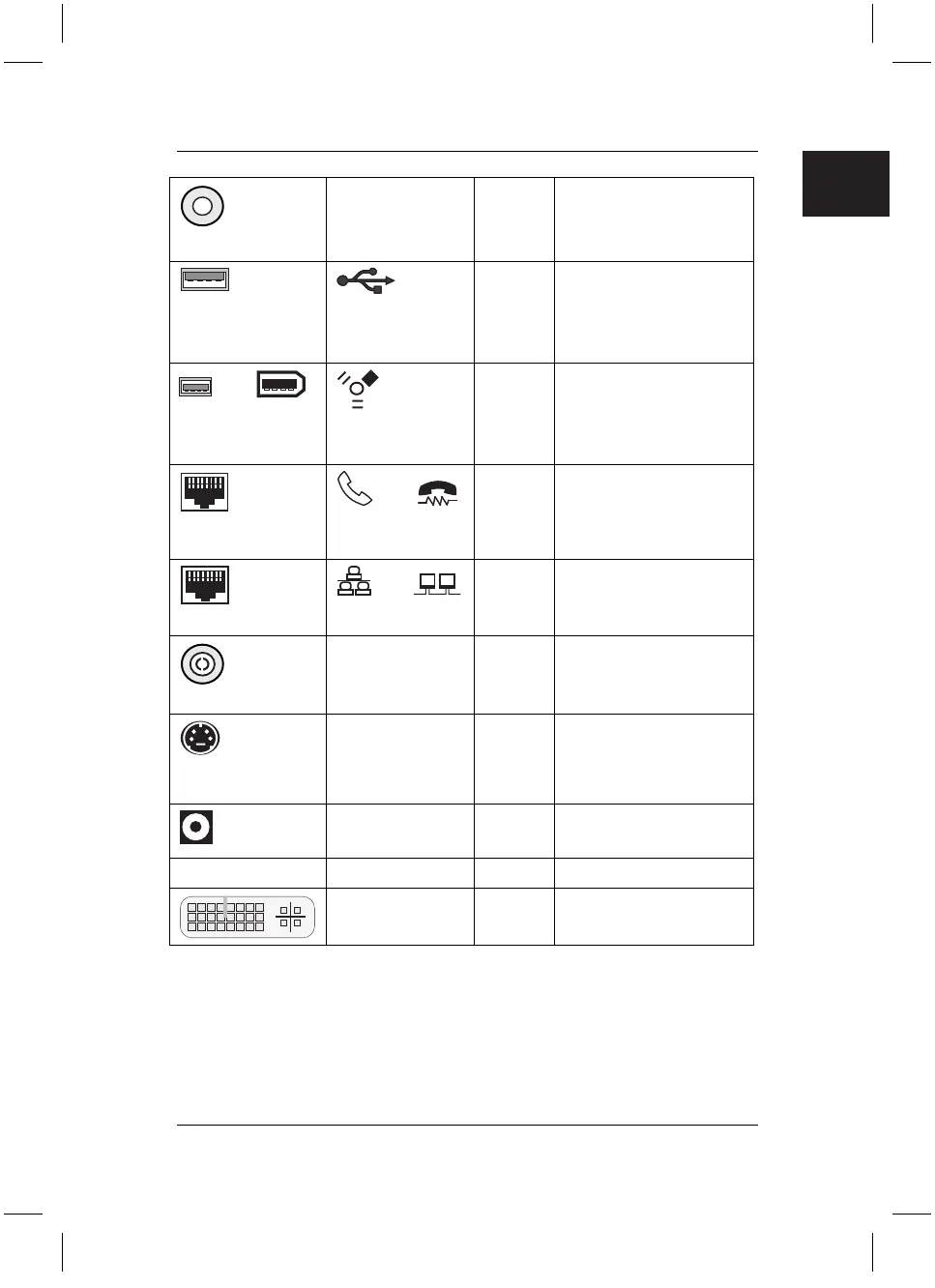

Inbetriebnahme
8
Cinch-Buchse
SPDIF IN
SPDIF Out
gelb
Digitaler Soundanschluss
siehe auch Handbuch
zum Motherboard und in
"Tipps und Tricks“
USB Buchse
oder
USB
schwarz
weiß
Anschluss für USB2.0-
Geräte (z. B.Tastatur; IR-
Sender/Empfänger-
Modul, Scanner, Drucker)
USB 2.0
3)
oder
FireWire Buchse
IEEE 1394
schwarz
weiß
Anschluss für IEE-
kompatible Geräte (z. B.
Videorekorder,
Digitalkamera)
FireWire
RJ-11 Buchse
oder
oder LINE
oder PHONE
ohne Modem
RJ-45 Buchse
oder
oder LAN
ohne Netzwerk oder DSL-
Modem
Antennenbuchse
CATV ohne Kabel-,
Antennenanschluss
4- od. mehrpolige
Buchse
SVIDEO IN
SVIDEO OUT
schwarz Videoeingangs- und
Ausgangsanschluss
(siehe Dokumentation zur
VGA-/TV-Karte)
SPDIF
optic
schwarz Digitaler optischer
Soundanschluss
● LED WLAN LINK grün WLAN Betriebsanzeige
DVI weiß Anschluss für digitales
Videosignal (Monitor)
1)
Achtung: Unter dem Anschluss kann sich ein Umschalter für Netzspannungen
von 230 V~ auf 115 V~ befinden. Werksseitig erfolgt die Einstellung auf 230 V~.
2)
Bei zusätzlich eingebauter Soundkarte ist die Soundfunktion auf dem Motherboard
nicht aktiviert bzw. "Sound onboard“ ist nicht vorhanden.
3)
Wichtiger Hinweis zu USB 2.0: Um eine sichere Datenübertragungsrate zu
gewährleisten, empfehlen wir Ihnen, USB-Anschlusskabel mit einer Länge von
max. 4 m zu verwenden.
