Inbetriebnahme
7
2 Inbetriebnahme
2.1 Anschließen des Computers
2.1.1 Anschlüsse Ihres Computers
Die meisten Anschlüsse eines Computers befinden sich auf dessen Rückseite.
Welche Anschlüsse vorhanden sind und wo sie sich befinden, ist vom jeweiligen
Computer-Modell abhängig. Im Folgenden sind die gängigsten Anschlüsse
dargestellt.

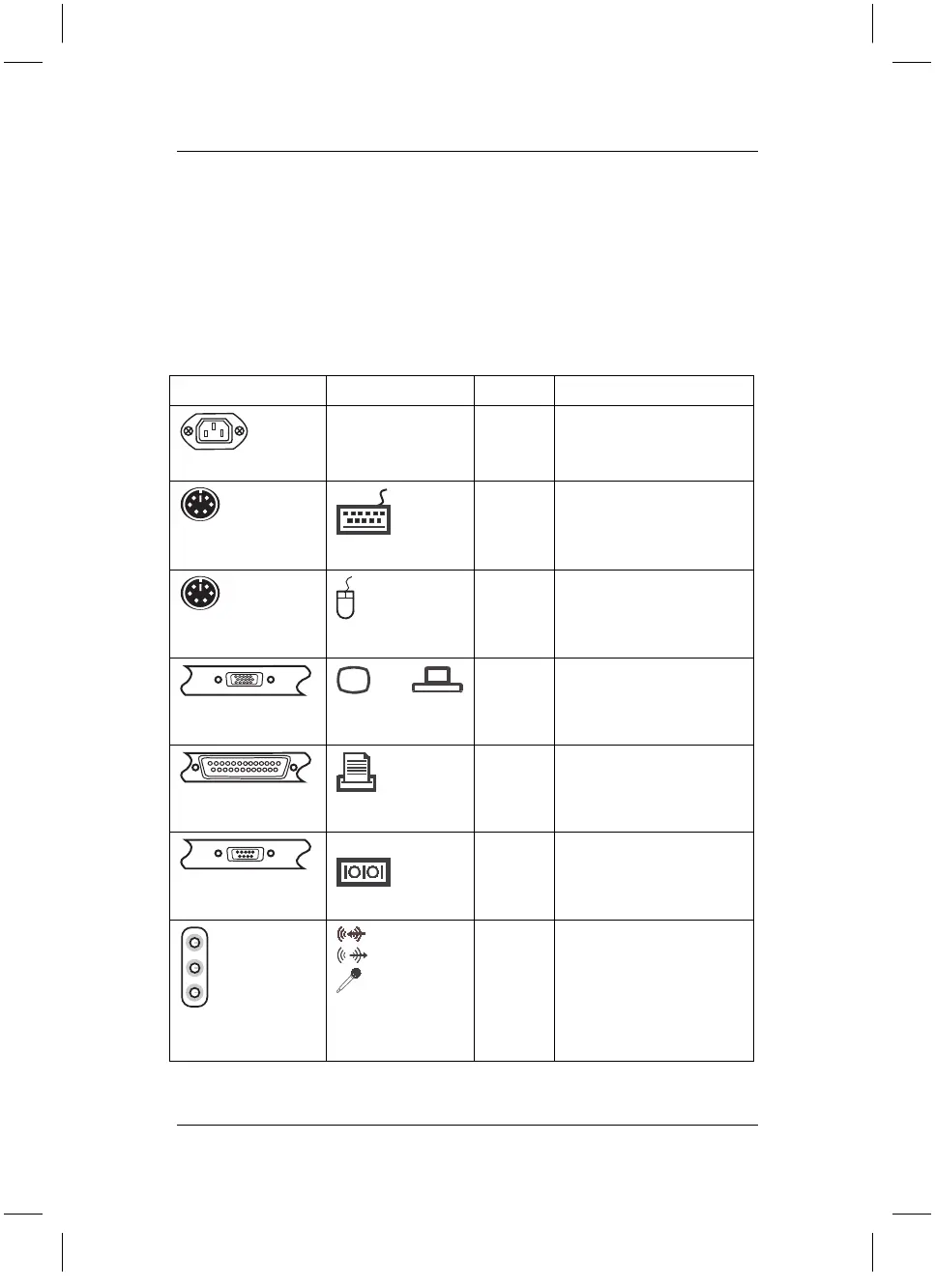

Anschlussbild Symbol Farbe Anschluss
Kaltgerätestecker
schwarz Spannungsversorgung
des PC
1) 4)
PS/2 Buchse
6-polig
Keyb.
lila PS/2-Tastatur
PS/2 Buchse
6-polig
grün PS/2-Maus
Subminiatur D-
Buchse 15-polig
oder
oder VGA
blau Monitor
Subminiatur
D-Buchse 25-polig
LPT
burgund Drucker
(parallele Schnittstelle)
Subminiatur
D-Stecker 9-polig
1
oder
SERIAL
türkis COM1
(serielle Schnittstelle)
3,5 mm
Klinkenbuchsen
Line In
Line Out
Mic
AUDIO
digital out
hellblau
hellgrün
pink
gelb
Sound
2)
(Externe Tonquellen, z.B.
Aktivlautsprecher,
Mikrofon)
- Soundkarte
- Sound onboard
