Mise en service
7
2 Mise en service
2.1 Branchement de l'ordinateur
2.1.1 Douilles de branchement sur la machine
La plupart des douilles de branchement de l'ordinateur se trouvent sur la partie
arrière. Le type de douille disponible et leur emplacement dépendent du modèle
d'ordinateur. Vous trouverez ci-après une description des douilles les plus
courantes.

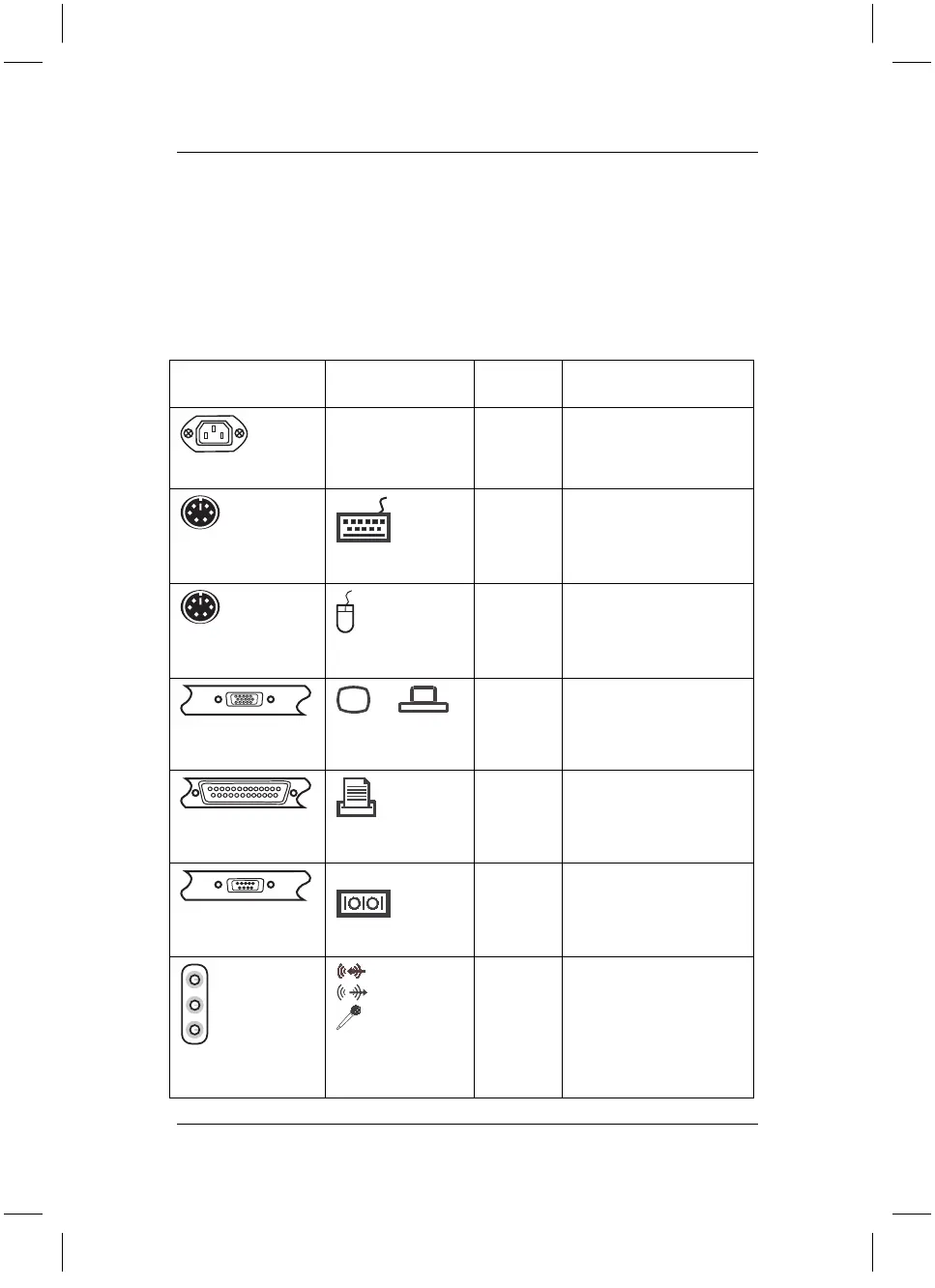

Schéma de la
douille
Symbole Couleur Connecteur
Prise CEE
noir Alimentation électrique
de l'ordinateur
1) 4)
Douille PS/2
6 broches
Clav.
lilas Clavier PS/2
Douille PS/2
6 broches
vert Souris PS/2
Prise Sub-D,
15 broches
ou
ou VGA
bleu Moniteur
Prise Sub-D,
25 broches
Port
imprimante
bordeaux Imprimante (interface
parallèle)
Prise Sub-D,
9 broches
1
ou
SERIAL
turquoise COM1
(Interface série)
3,5 mm
Prise jack
Entrée ligne
Sortie ligne
Microphone
AUDIO
sortie
numérique
bleu clair
vert clair
rose
jaune
Son
2)
(Sources audio
externes, par ex. haut-
parleur actif, micro)
- Carte son
- Son intégré
