4 ラック設置後の取り扱いについて 59
J
4.5.1 ケージナットの取り付け
M5 ケージナットと M6 ケージナットをラックの柱（前後）に取り付けます。
ケージナットの取り付け方法については、「4.1 ケージナット取り付け / 取り外し手順」を
参照してください。

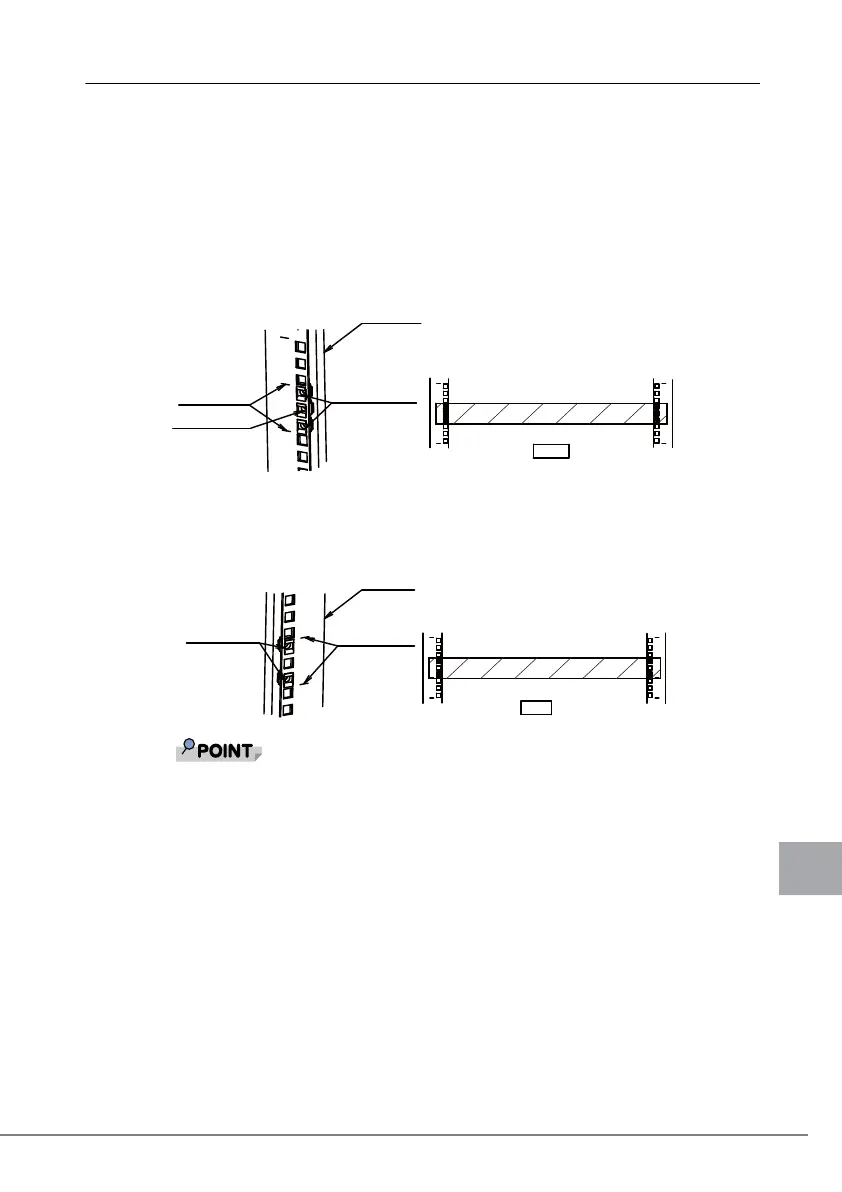

1 前扉を開け、前側のラックの柱に M6 ケージナットを取り付けます。
M5 ケージナットの取り付け位置はテーブル搭載位置（1U の高さ）のロケーション
線間にある角穴 3ヶの真ん中 1ヶ所、左右合計 2ヶ所となります。
M6 ケージナットの取り付け位置はテーブル搭載位置（1U の高さ）のロケーション
線間にある角穴 3ヶの上下 2ヶ所、左右合計 4ヶ所となります。
2 後扉を開け、後側のラックの柱に M6 ケージナットを取り付けます。
ラックの柱側の位置はロケーション線間にある角穴 3ヶの上下 2ヶ所、左右合計
4ヶ所となります。
前後左右にて M6 ケージナットの取り付け位置が高さ方向でずれないようにして
ください。
M5 ケージナットは前側のラックの柱のみ取り付け、後側は取り付けません。
ᦚ㍕⨨8
๓ഃ
ࣟࢣ࣮ࢩࣙࣥ⥺
0ࢣ࣮ࢪࢼࢵࢺ
0ࢣ࣮ࢪࢼࢵࢺ
ࣛࢵࢡࡢᰕ
ᦚ㍕⨨㸦
8㸧
ᚋഃ
ࣟࢣ࣮ࢩࣙࣥ⥺
0ࢣ࣮ࢪࢼࢵࢺ
ࣛࢵࢡࡢᰕ
