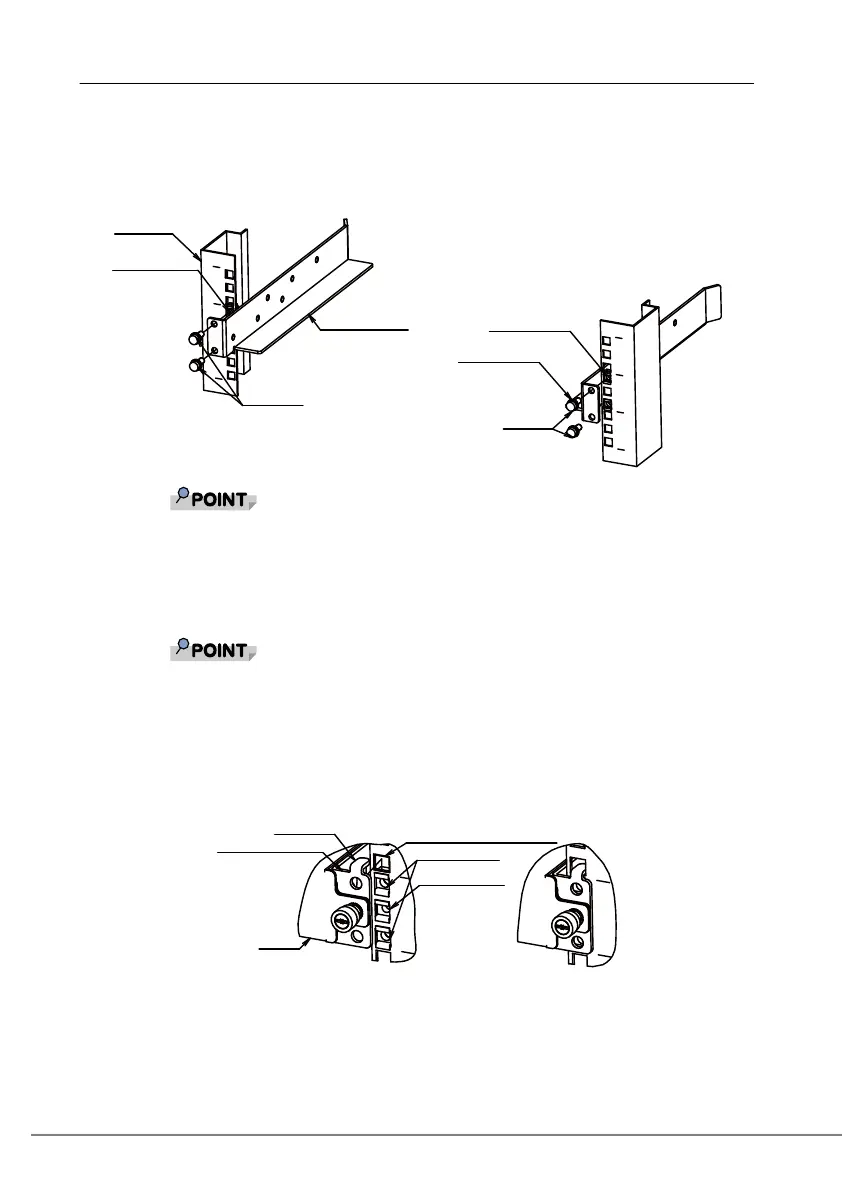

4.5.2 リヤブラケットの取り付けとテーブルの仮置き
1 「4.5.1 ケージナットの取り付け」手順 2 で取り付けた後側の M6 ケージ
ナットを利用して、リヤブラケット L と リヤブラケット R をラックの柱
に仮固定します。
固定には M6 ネジを使用します。
 次の手順 2 で、リヤブラケット L とリヤブラケット R にテーブルを載せます。
テーブルを載せた際に落下しない程度に仮固定してください。
2 スライドレールの簡易保持機能によりフロントブラケット L、フロントブ
ラケット R がテーブルに保持され、動かないことを確認してください。
 フロントブラケット L とフロントブラケット R は、テーブルに組込み済みです。
3 フロントブラケット L、フロントブラケット R 前面の仮置き用曲げを、
「4.5.1 ケージナットの取り付け」手順 2 で取り付けた M6 ケージナットの
直上の角穴に差し込み、角穴下面に載せてください。
後側は手順 1 にて取り付けたリヤブラケット L、リヤブラケット R の上に載せてく
ださい。
0ࢣ࣮ࢪࢼࢵࢺ
0ࢣ࣮ࢪࢼࢵࢺ
0ࢿࢪ
0ࢿࢪ
ࣜࣖࣈࣛࢣࢵࢺ㹐
ࣜࣖࣈࣛࢣࢵࢺ㹊
ࣛࢵࢡࡢᰕ
0
ࢣ࣮ࢪࢼࢵࢺ
ࢸ࣮ࣈࣝ
௬⨨ࡁ⏝᭤ࡆ
௬⨨ࡁ⏝᭤ࡆࢆᕪࡋ㎸ࡴゅ✰
ࣇࣟࣥࢺࣈࣛࢣࢵࢺ㹐
0ࢣ࣮ࢪࢼࢵࢺ
