Installation
Français

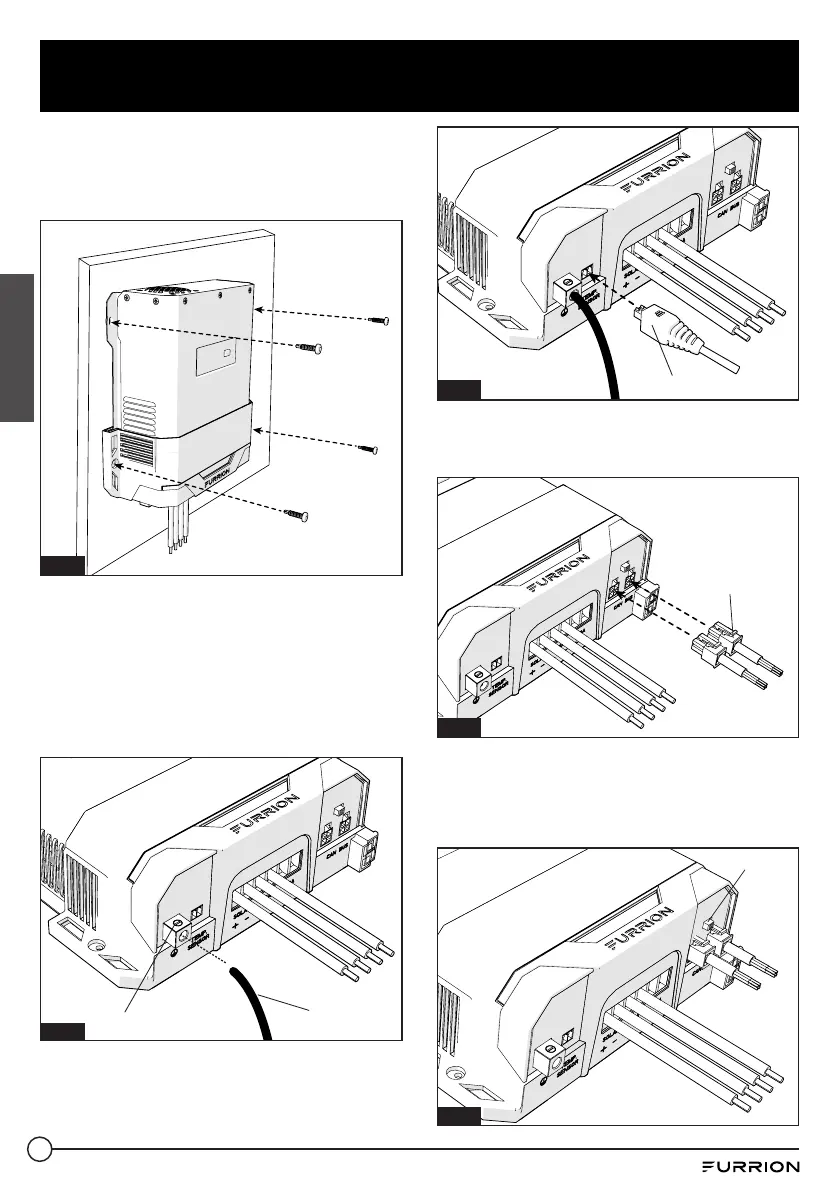

2. FIXEZ LE RÉGULATEUR MPPT AU MUR À
L'AIDE DE 4 VIS DE MONTAGE POSSIBILITÉ
D'UTILISER LES VIS VR STANDARD NON
FOURNIES. (Figure 2)
Fig. 2
3. Desserrez la vis de cosse de terre
située sur le côté gauche du support
de montage. Insérez un fil de cuivre de
10 AWG de cette cosse à la masse du
châssis. Serrez fermement la vis de cosse
de terre. La force de couple suggérée
devrait être de 25 lb-po. (Figure 3)
Ground lug
10AWG
copper wire
Fig. 3
4. Branchez le connecteur du capteur de
température sur le port du capteur de
température (le cas échéant). (Figure 4)
Capteur de température
Fig. 4
5. Branchez le connecteur RV-C au
régulateur MPPT. (Figure 5)
Connecteur RV-C
Fig. 5
6. Activez le commutateur de résistance de
borne si le MPPT est le dernier appareil
sur le bus RV-C. Dans le cas contraire,
laissez-le en position désactivée. (Figure 6)
Commutateur
Fig. 6
