Installation
Français

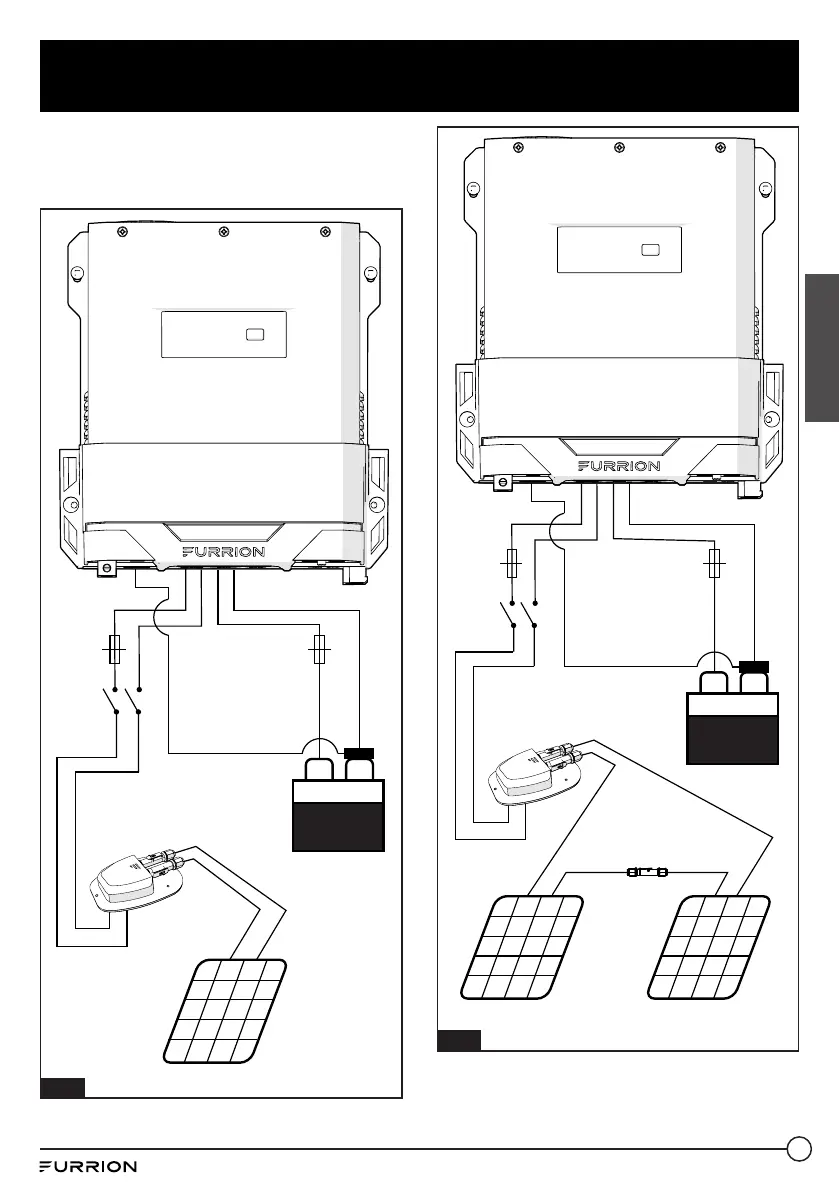

7. Activez le disjoncteur du générateur
photovoltaïque (le cas échéant). (Figure
7/8/9/10)
+
Commutateur
Fusible
Générateur
photovoltaïque (PV)
Fusible
Boîtier électrique
solaire sur le toit
+
-
-
-
+
P/N: FSFP16MW-BL
P/N: FSEB30JWL-BL
Batterie
+ -
Capteur de température
P/N: C-FSCC60PW-A01,
C-FSCC60PW-A02
P/N: FBF12A100E
Régulateur de charge solaire MPPT
25A édition
P/N: FSCC30PW-BL
Fig. 7
+ -
- + - +
P/N: FSFP16MW-BL P/N: FSFP16MW-BL
P/N: FBF12A100E
Furrion Connecteur Solaire
P/N: FSEB30JWP-BL
+
-
-
+
Régulateur de charge solaire MPPT
25A édition
P/N: FSCC30PW-BL
Commutateur
Fusible Fusible
Boîtier électrique
solaire sur le toit
P/N: FSEB30JWL-BL
Capteur de température
P/N: C-FSCC60PW-A01,
C-FSCC60PW-A02
Batterie
Générateur
photovoltaïque
(PV)
Fig. 8
