Installation
Français
+ -
Batterie
- +
P/N: FSFP16MW-BL
P/N: FBF12A100E
+
-
-
+

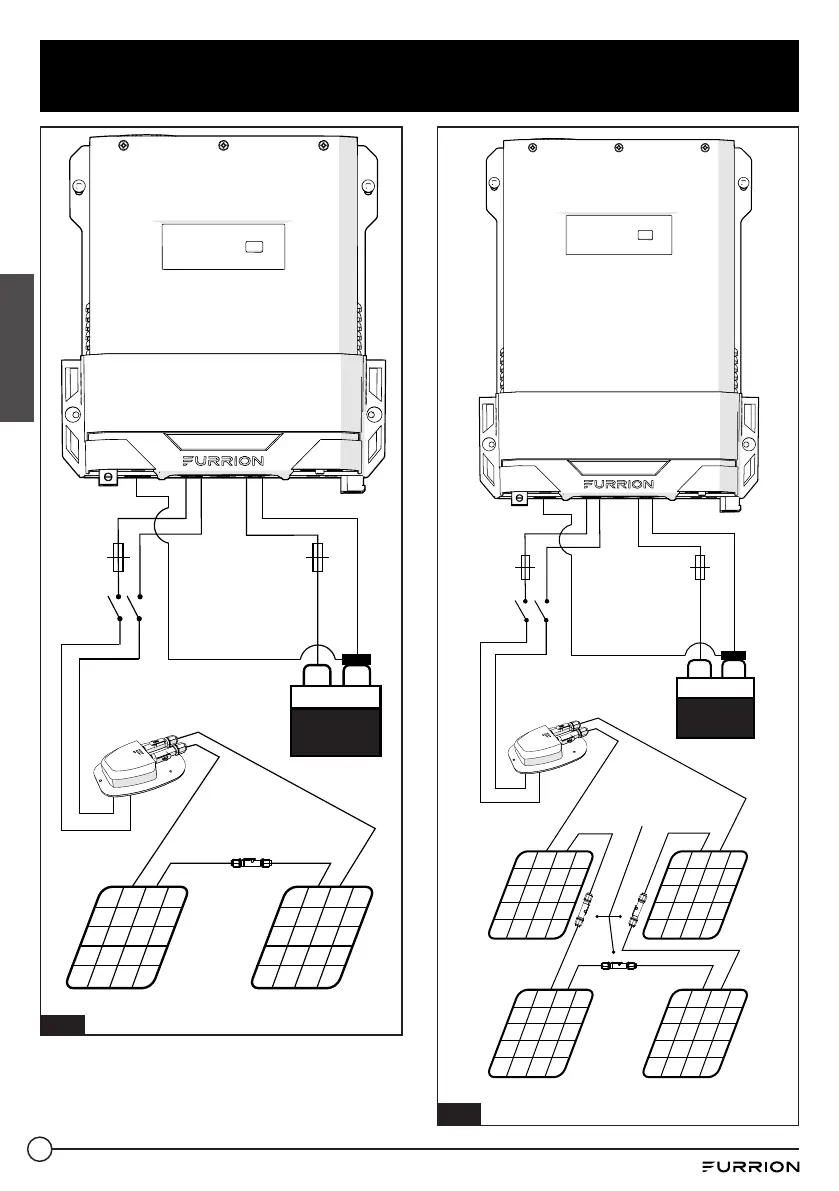

Régulateur de charge solaire MPPT
25A édition
P/N: FSCC30PW-BL
Commutateur
Fusible Fusible
Boîtier électrique
solaire sur le toit
P/N: FSEB30JWL-BL
Capteur de température
P/N: C-FSCC60PW-A01,
C-FSCC60PW-A02
Furrion Connecteur Solaire
P/N: FSEB30JWP-BL
- +
Générateur
photovoltaïque
(PV)
P/N: FSFP16MW-BL
Fig. 9
REMARQUE: Si le fabricant du VR a branché
le câble de la batterie sur le port de 50A, un
régulateur MPPT de 25A fonctionnera sans
déplacement du câblage vers le port de 25A.
- +
Commutateur
Fusible
- +
Fusible
- + - +
P/N: FSFP16MW-BL P/N: FSFP16MW-BL
Boîtier électrique
solaire sur le toit
P/N: FSEB30JWL-BL
Batterie
+ -
P/N: FBF12A100E
Régulateur de charge solaire MPPT
50A édition
P/N: FSCC60PW-BL
+
-
-
+
Capteur de température
P/N: C-FSCC60PW-A01,
C-FSCC60PW-A02
Furrion Connecteur Solaire
P/N: FSEB30JWP-BL
Générateur
photovoltaïque
(PV)
Fig. 10
