GCE OC-E100 - Anexa B: Diagrama de Circuit

140/167
RO
DISTANE DE SEPARARE RECOMANDATE ÎNTRE ACEST APARAT I ECHIPAMENTE DE
COMUNICAII RF PORTABILE I MOBILE
Acest aparat este destinat utilizării în medii electromagnetice în care interferenele RF
radiate sunt controlate. Pe baza puterii maxime de ieire a echipamentului de comunicaii,
utilizatorul acestui aparat poate ajuta la prevenirea interferenelor electromagnetice prin
meninerea unei distane minime între echipamente de comunicaii RF portabile i mobile
(emiătoare) i aparat, conform celor de mai jos.
PUTERE MAXIMĂ
IEIRE EMIĂTOR
WATTS
DISTANA DE SEPARARE CONFORM FRECVENEI
EMIĂTORULUI METRI
150KHZ~80MHZ
D=1.2
80MHZ800MHZ
D=1.2
800MHZ2.5GHZ
D=2.3
0.01 0.12 0.12 0.23
0.1 0.38 0.38 0.73
1 1.2 1.2 2.3
10 3.8 3.8 7.3
100 12 12 23
Pentru emiătoarele cu o putere maximă de ieire nelistată mai sus, distana d recomandată
în metri (m) poate fi estimată folosind ecuaia aplicată la frecvena emiătorului, unde p este
puterea maximă de ieire a emiătorului în watts (W), conform producătorului emiătorului.
NOTA 1: La 80 MHz i 800 MHz, se aplică intervalul de frecvenă mai înaltă.
NOTA 2: Aceste recomandări nu se pot aplica în toate situaiile. Propagarea
electromagnetică este afectată de absorbia i reflexia structurilor, obiectelor i a oamenilor.

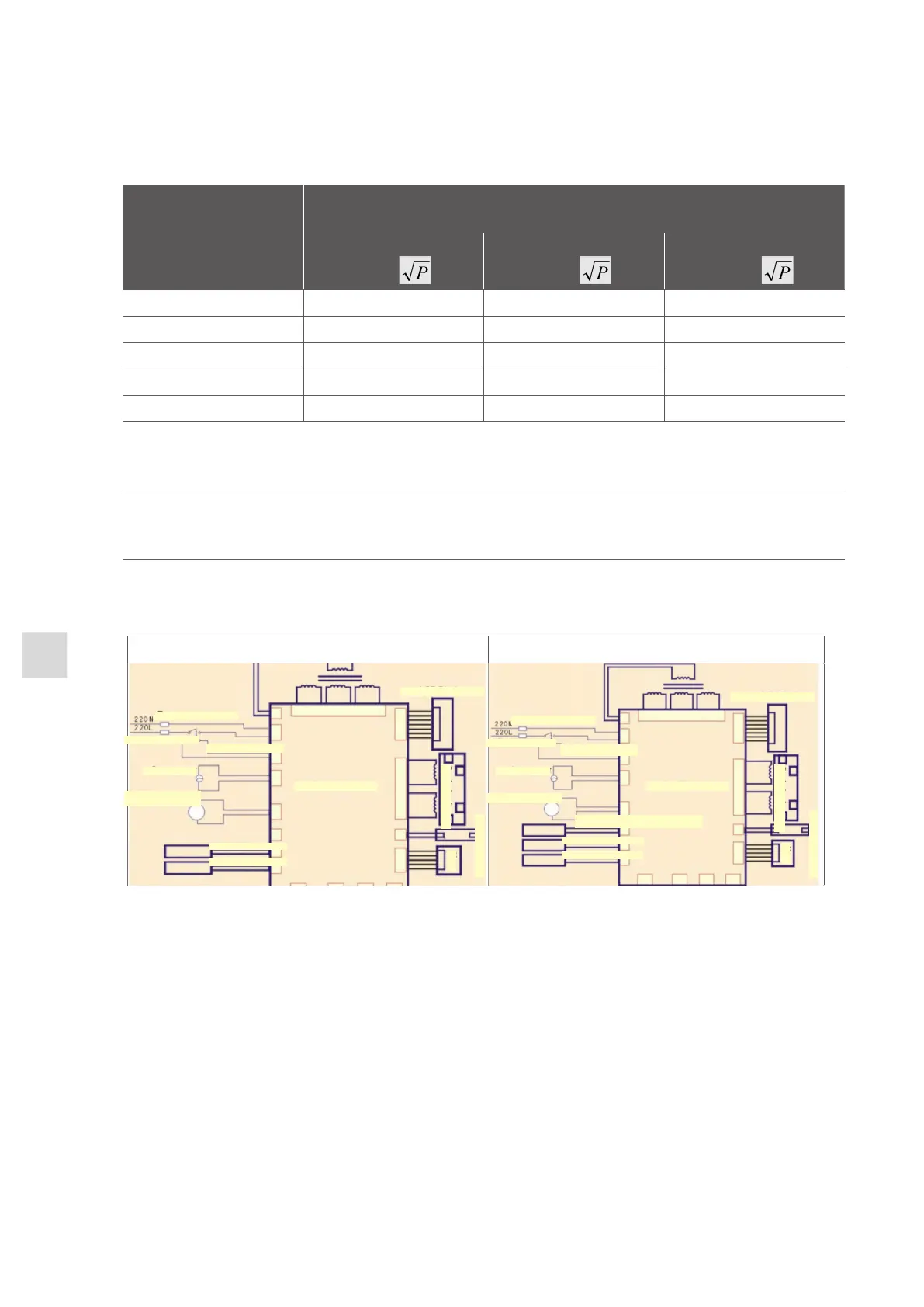

ANEXA B: DIAGRAMA DE CIRCUITE
OC-S (230V) OC-E, OC-P (220V)
Placa de baza Placa de baza
Interupator
Interupator
Siguranta
Siguranta
Compressor Compressor
Ventilator cu flux axial
Ventilator cu flux axial
Modul monitorizare pres.
Modul monitorizare temp.
Modul monitorizare pres.
Modul monitorizare temp.
Alarma lipse curent
Alarma lipse curent
Valva control
Valva control
Valva de echilibrare
Valva de echilibrare
Cheie
Cheie
Modul monitorizare concentratie O2 si debit
Display LCD
Display LCD
