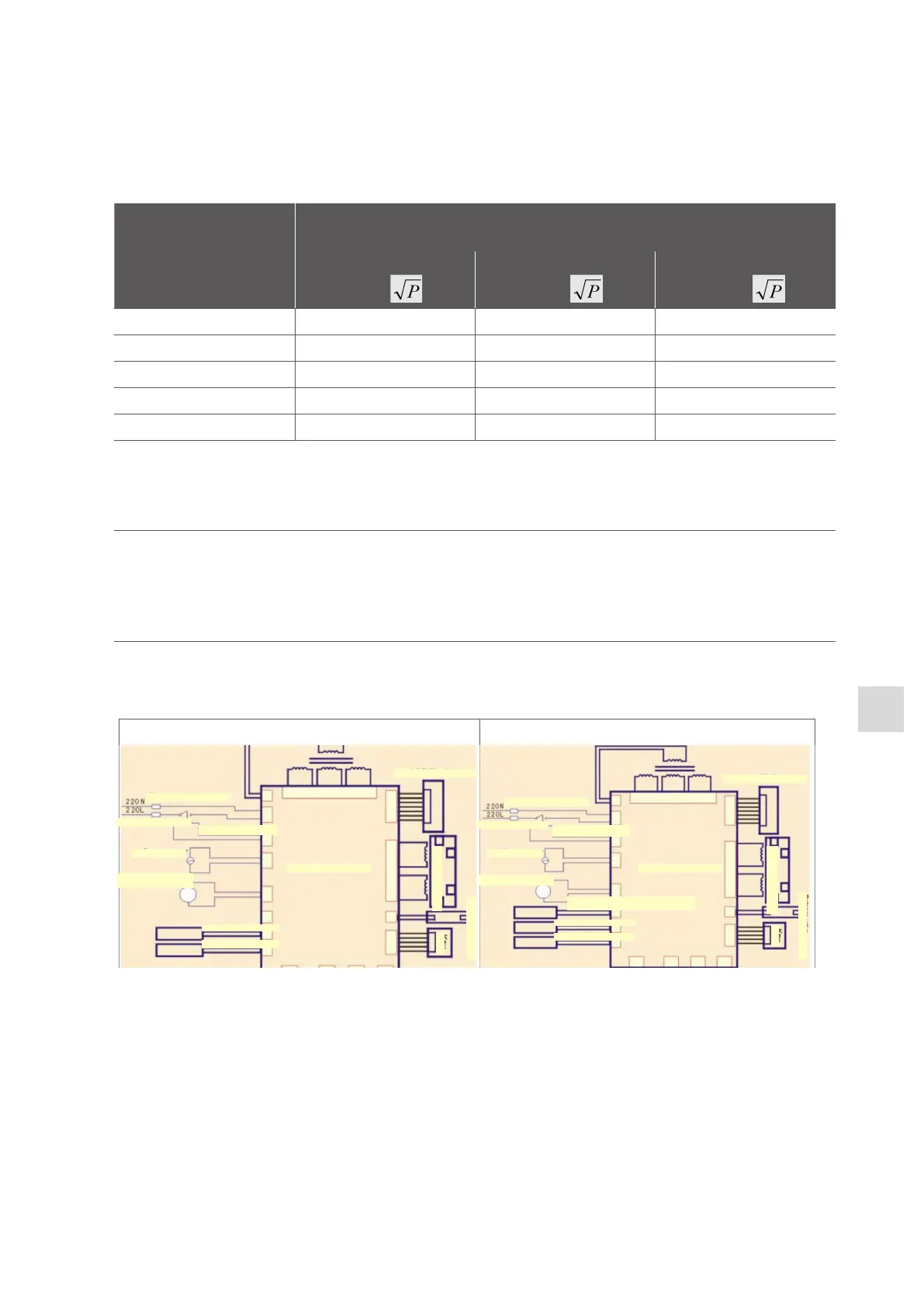

REKOMMENDERAT SEPARATIONSAVSTÅND MELLAN BÄRBAR OCH MOBIL KOMMU-
NIKATIONSUTRUSTNING FÖR HÖGA FREKVENSER OCH DENNA APPARAT
Denna utrustning är avsedd att användas i miljöer med kontrollerad utstrålning av hög-
frekventa störningar. Kunden eller användaren kan medverka till att förebygga elektro-
magnetiska störningar genom att hålla ett kortaste avstånd mellan bärbar och mobil kom-
munikationsutrustning (sändare) för höga frekvenser och denna utrustning, beroende på
maximal uteekt hos kommunikationsutrustningen och enligt nedanstående rekommen-
dationer.
MAXIMAL UT
EFFEKT HOS
SÄNDAREN WATT
MAX SEPARATIONSAVSTÅND BEROENDE PÅ SÄNDARFREKVENS
METER
150KHZ~80MHZ
D=1.2
80MHZ800MHZ
D=1.2
800MHZ2.5GHZ
D=2.3
0.01 0.12 0.12 0.23
0.1 0.38 0.38 0.73
1 1.2 1.2 2.3
10 3.8 3.8 7.3
100 12 12 23
För sändare som är dimensionerade för max uteekt som inte anges ovan, kan rekom-
menderat separationsavstånd (d) i meter (m) bedömas genom att använda en ekvation
som tillämpas på sändarens frekvens, där P är max uteekt hos sändaren i Watt (W) enl.
sändartillverkaren.
ANM. 1: Vid 80 MHz och 800 MHz tillämpas separationsavståndet för det högre
frekvensintervallet.
ANM. 2: Dessa anvisningar tillämpas inte under alla förhållanden. Utbredning av elektro-
mag¬netiska vågor påverkas negativt av absorption och reflexer från konstruktioner, före-
mål och människor.
BILAGA B: KOPPLINGSSCHEMA
OC-S (230V) OC-E, OC-P (220V)
Huvudkretskort Huvudkretskort
Strömbrytare
Strömbrytare
Säkring
Säkring
Kompressor Kompressor
Axialfläkt
Axialfläkt
Tryckvakt
Temperaturvakt
Tryckvakt
Temperaturvakt
Alarme de Alimentação Alarme de Alimentação
Styrventil
Styrventil
Utjämningsventil
Utjämningsventil
Nyckel
Nyckel
Övervakningsmodul för syrgaskoncentration/flöde
LCD-display
LCD-display
