A: La intensidad de campo de los transmisores fijos, como los teléfonos móviles y los wal-
kie-talkies, las estaciones de radio amateur, las transmisiones de radio AM o FM y las trans-
misiones de televisión, no se puede predecir con precisión en teoría. Se debe considerar
un estudio de campo electromagnético para evaluar el entorno electromagnético. Si la in-
tensidad de campo medida en el sitio del dispositivo es mayor que el nivel de cumplimiento
de EMC del dispositivo enumerado en la tabla anterior, el equipo debe monitorearse para
verificar la operación normal. Si se observa un comportamiento anormal del dispositivo, se
deben tomar medidas adicionales para reubicar o redirigir el dispositivo.
B: En el rango de frecuencia de 150 kHz a 80MHz, la intensidad del campo siempre debe
ser inferior a 30 v/m.
DISTANCIAS DE SEPARACIÓN RECOMENDADAS ENTRE EQUIPO DE COMUNICACIÓN
DE RF PORTÁTIL Y MÓVIL Y ESTE DISPOSITIVO
Este dispositivo está diseñado para su uso en entornos electromagnéticos en los que
se controla la interferencia de RF radiada. El usuario de este dispositivo puede ayudar a
prevenir la interferencia electromagnética manteniendo una distancia mínima entre los
dispositivos de comunicación de RF portátiles y móviles (transmisores) y este dispositivo,
como se describe a continuación, de acuerdo con la potencia de salida máxima del dis-
positivo de comunicación.
POTENCIA NOMI
NAL MÁXIMA DE
SALIDA DEL TRANS
MISOR VATIOS
DISTANCIA DE SEPARACIÓN SEGÚN LA FRECUENCIA DEL
TRANSMISOR METROS
150KHZ~80MHZ
D=1.2
80MHZ800MHZ
D=1.2
800MHZ2.5GHZ
D=2.3
0.01 0.12 0.12 0.23
0.1 0.38 0.38 0.73
1 1.2 1.2 2.3
10 3.8 3.8 7.3
100 12 12 23
Para los transmisores con la potencia de salida máxima no mencionada anteriormente, la
distancia de separación recomendada (d) en metros se puede estimar usando una fórmula
válida para la frecuencia del transmisor, donde P es la potencia de salida nominal máxima
del transmisor en vatios (W) dada por el fabricante del transmisor.
NOTA 1: A 80 MHz y 800 MHz, se aplica la distancia de separación para el rango de frecu-
encia más alto.
NOTA 2: Estas instrucciones pueden no aplicarse en todas las situaciones. La propagación
de la interferencia electromagnética se ve afectada por la absorción y la reflexión de edifici-
os, objetos y personas.

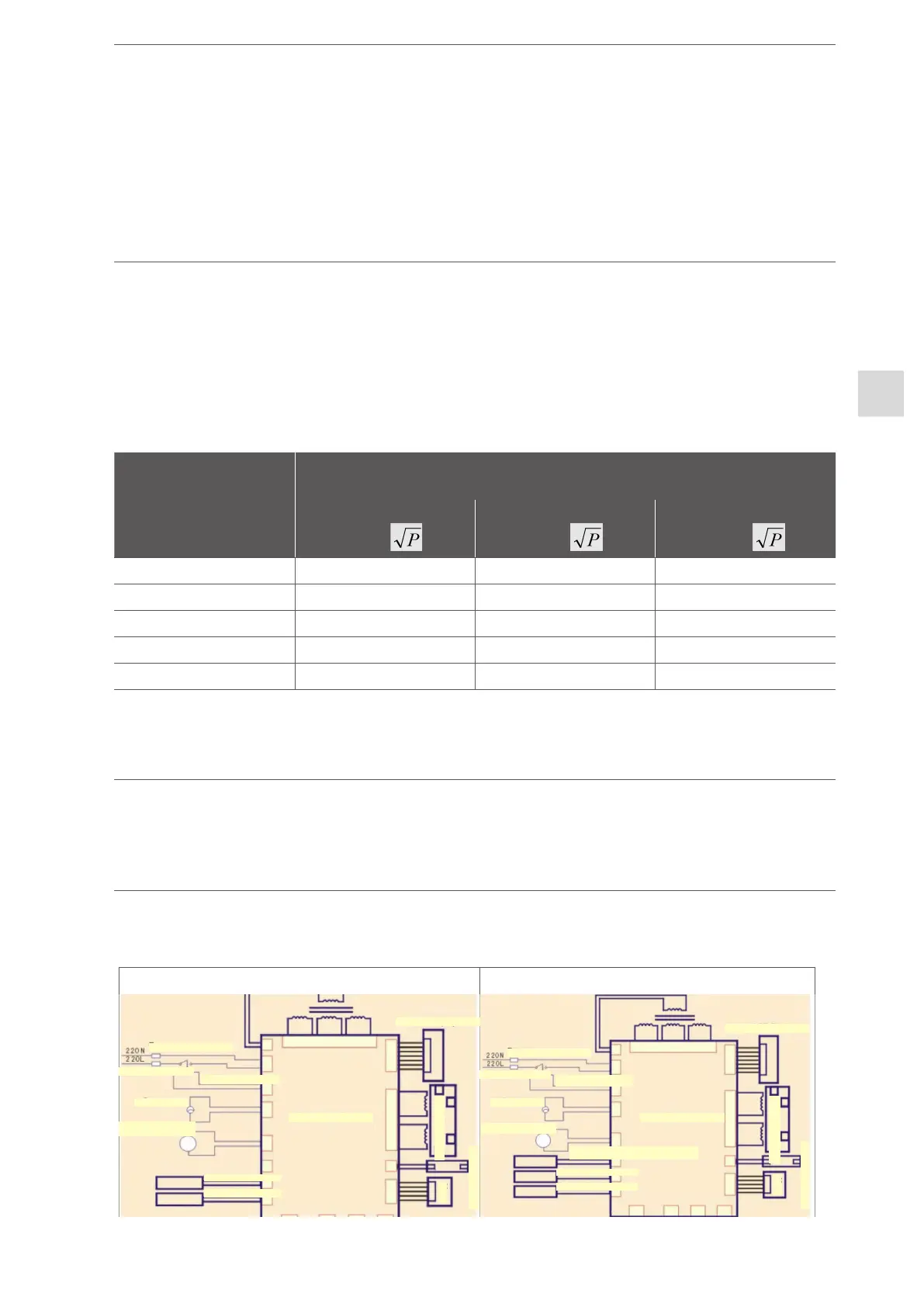

ANEXO B: DIAGRAMA DE CABLEADO
OC-S (230V) OC-E, OC-P (220V)
Placa de control Placa de control
Cortacircuitos
Cortacircuitos
Fusil
Fusibile
Compresor Compresor
Ventilador axial
Ventilador axial
Módulo de monitor. de presión
Módulo de monitor. de temperatura
Módulo de monitor. de presión
Módulo de monitor. de temperatura
Alarma de alimentación Alarma de alimentación
Válvula de control
Válvula de control
Válvula de equilibrio
Válvula de equilibrio
Clave
Clave
Módulo de monitoreo de flujo / pureza de oxígeno
Pantalla LCD
Pantalla LCD
