GCE OC-E100 - Anlage B: Schaltplan

28/167
DE
EMPFOHLENE ABSTÄNDE ZWISCHEN TRAGBAREN UND MOBILEN HOCHFREQUENZ-
KOMMUNIKATIONSGERÄTEN UND DIESEM GERÄT
Dieses Gerät ist für den Einsatz in elektromagnetischen Umgebungen vorgesehen, in
denen abgestrahlte HF-Störungen gesteuert werden. Der Benutzer dieses Geräts kann
helfen, elektromagnetische Störungen zu vermeiden, indem er einen Mindestabstand
zwischen tragbaren und mobilen HF-Kommunikationsgeräten (Sendern) und diesem Ger-
ät einhält, wie nachstehend beschrieben, entsprechend der maximalen Ausgangsleistung
des Kommunikationsgeräts.
MAXIMALE AUS
GANGSNENNLEIS
TUNG DES SEND
ERS WATT
TRENNABSTAND GEMÄSS SENDERFREQUENZ METER
150KHZ~80MHZ
D=1.2
80MHZ800MHZ
D=1.2
800MHZ2.5GHZ
D=2.3
0.01 0.12 0.12 0.23
0.1 0.38 0.38 0.73
1 1.2 1.2 2.3
10 3.8 3.8 7.3
100 12 12 23
Für Sender mit der oben nicht aufgeführten maximalen Ausgangsleistung kann der empfoh-
lene Trennabstand (d) in Metern unter Verwendung einer für die Senderfrequenz gültigen
Formel geschätzt werden, wobei P die vom Senderhersteller angegebene maximale Be-
messungs-Ausgangsleistung des Senders in Watt (W) ist.
ANMERKUNG 1: Bei 80 MHz und 800 MHz gilt der Trennabstand für den höheren
Frequenzbereich.
ANMERKUNG 2: Diese Anweisungen müssen nicht in allen Situationen gültig sein. Aus-
breitung elektromagnetischer Störungen wird durch das Absorbieren und Rückstrahlen von
Bauten, Gegenständen und Menschen beeinflusst.

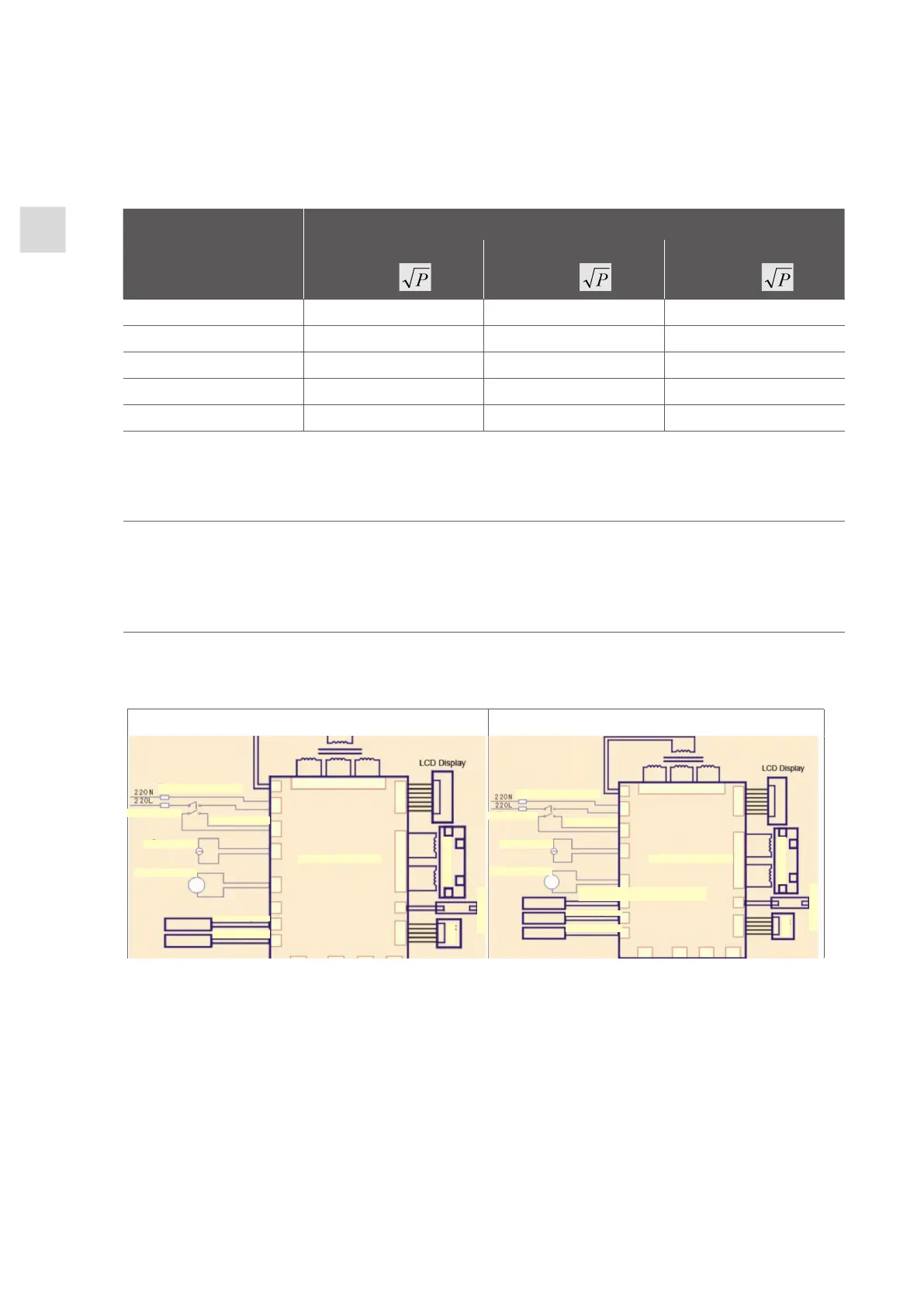

ANLAGE B: SCHALTPLAN
OC-S (230V) OC-E, OC-P (220V)
Steuerplatte Steuerplatte
Leistungs-schalter
Leistungs-schalter
Sicherung
Sicherung
Kompressor Kompressor
Axial-Ventilator
Axial-Ventilator
Drucküberwachung Modul
Temp. überwachung Modul
Drucküberwachung Modul
Temp. überwachung Modul
Alarm Stromausfall
Alarm Stromausfall
Regelventil
Regelventil
Ausgleichsventil
Ausgleichsventil
Schlüssel
Schlüssel
Sauerstoreinheit-/ durchflussüberwachung Modul
