GCE OC-E100 - Bijlage B: Schema Bedrading

99/167
NL
AANBEVOLEN SCHEIDINGSAFSTANDEN TUSSEN DRAAGBARE EN MOBIELE HOOG
FREQUENTE COMMUNICATIEAPPARATUUR EN DEZE APPARATUUR
Dit apparaat is bedoeld voor gebruik in elektromagnetische omgevingen waar uitgestraal-
de RF-interferentie wordt beheerst. De gebruiker van dit apparaat kan elektromagnetische
interferentie helpen voorkomen door een minimale afstand aan te houden tussen draag-
bare en mobiele communicatieapparaten (zenders) en dit apparaat, zoals hieronder be-
schreven, volgens het maximale uitgangsvermogen van het communicatieapparaat.
NOMINALE ZENDER
MAXIMUM UIT
GANGSVERMOGEN
WATT
SCHEIDINGSAFSTAND VOLGENS ZENDERFREQUENTIE METER
150KHZ~80MHZ
D=1.2
80MHZ800MHZ
D=1.2
800MHZ2.5GHZ
D=2.3
0.01 0.12 0.12 0.23
0.1 0.38 0.38 0.73
1 1.2 1.2 2.3
10 3.8 3.8 7.3
100 12 12 23
Voor zenders met het hierboven vermelde maximale uitgangsvermogen, kan de aanbevo-
len scheidingsafstand (d) in meters worden geschat met een formule die geldig is voor de
zenderfrequentie, waarbij “P” het maximale nominale uitgangsvermogen van de zender in
Watt (W) is, gegeven door de zenderfabrikant.
OPMERKING 1: Bij 80 MHz en 800 MHz is de scheidingsafstand voor het hogere frequentie-
bereik van toepassing.
OPMERKING 2: Deze richtlijnen zijn mogelijk niet in alle situaties van toepassing. De ver-
spreiding van elektromagnetische interferentie wordt beïnvloed door absorptie en
reflectie van gebouwen, objecten en mensen.

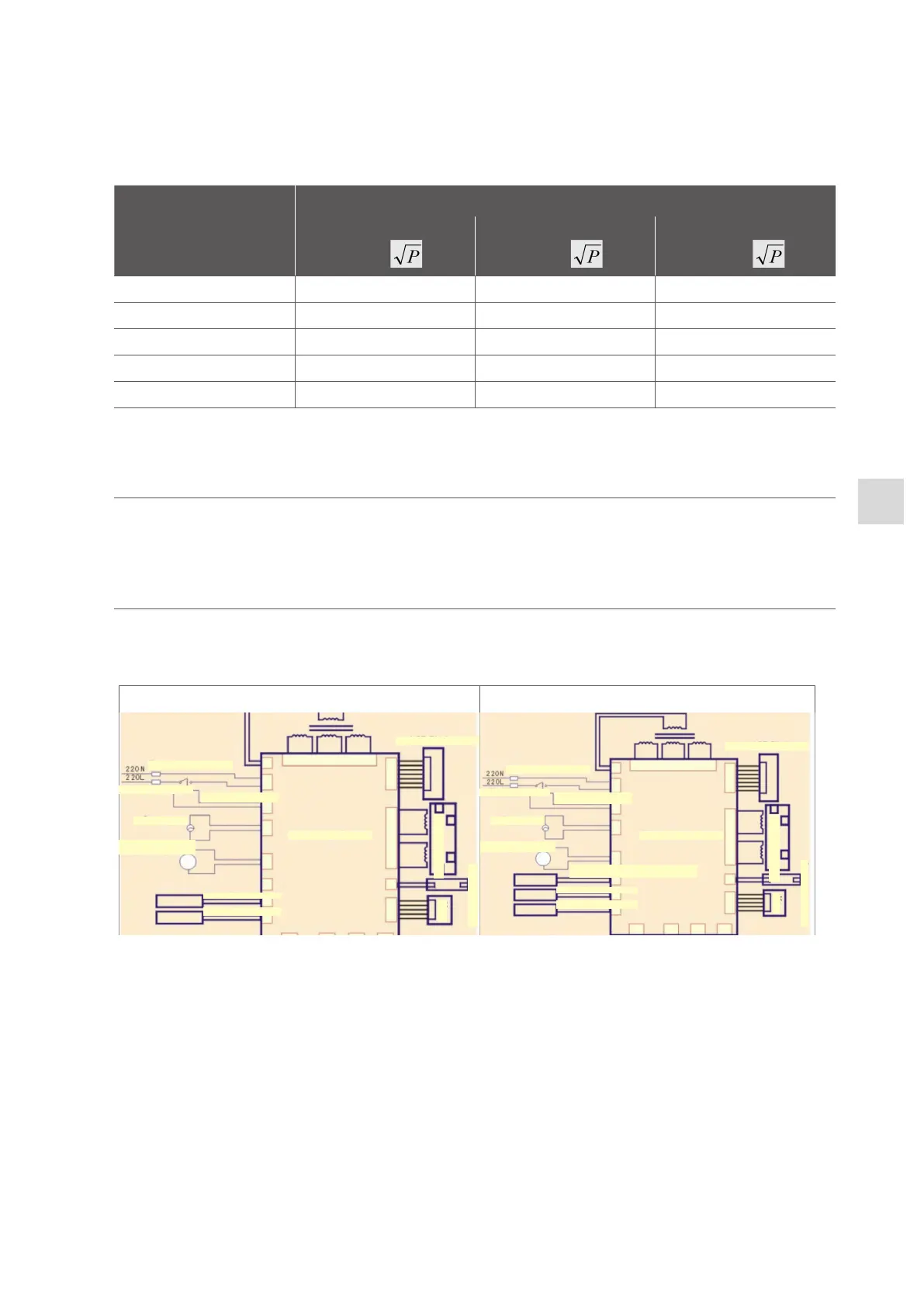

BIJLAGE B: SCHEMA BEDRADING
OC-S (230V) OC-E, OC-P (220V)
Painel de Controle Painel de Controle
Disjuntor
Disjuntor
Fusível
Fusível
Compressor Compressor
Ventilador Axial
Ventilador Axial
Módulo de pressão monit.
Módulo de temperatura monit.
Módulo de pressão monit.
Módulo de temperatura monit.
Alarme de Alimentação Alarme de Alimentação
Regulační ventil
Regulační ventil
Válvula de equilibrio
Válvula de equilibrio
Chave
Chave
Módulo de monitoreo de flujo / pureza de oxígeno
Tela de LCD
Tela de LCD
