PT

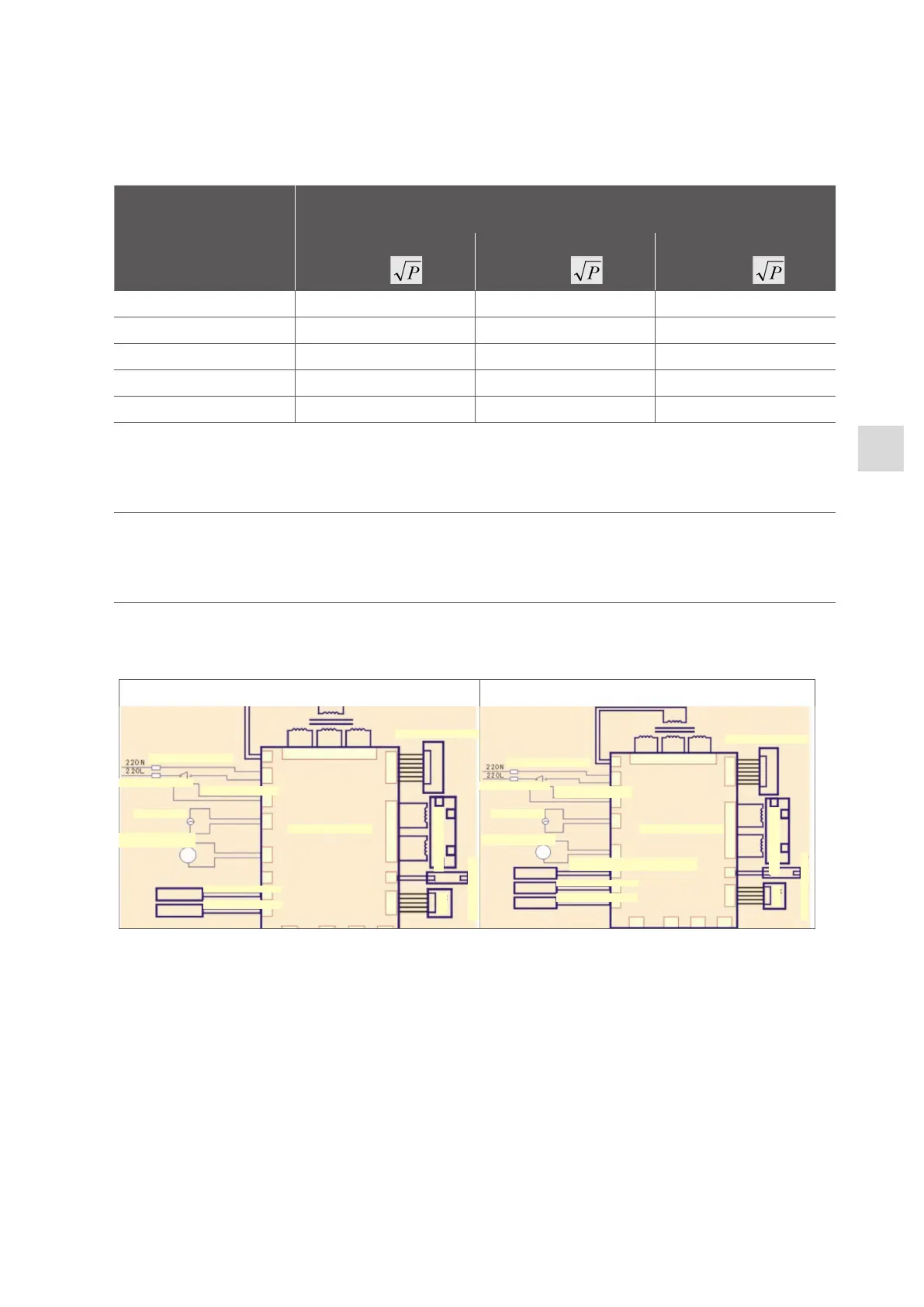

DISTÂNCIAS DE SEPARAÇÃO RECOMENDADAS ENTRE O APARELHO DE COMUNI
CAÇÃO DE ALTA FREQUÊNCIA PORTÁTIL E MÓVEL E ESTE APARELHO
Este aparelho foi desenhado para uso em ambientes eletromagnéticos nos quais a inter-
ferência de AF irradiada é controlada. O usuário deste aparelho pode ajudar a evitar inter-
ferência eletromagnética mantendo uma distância mínima entre os aparelhos de comu-
nicação de alta frequência portáteis e móveis (transmissores) e este aparelho, conforme
descrito abaixo, de acordo com a potência máxima de saída do aparelho de comunicação.
POTÊNCIA MÁXIMA
NOMINAL DE SAÍDA
DO TRANSMISSOR
WATT
DISTÂNCIA DE SEPARAÇÃO CONFORME A FREQUÊNCIA DO
TRANSMISSOR METROS
150KHZ~80MHZ
D=1.2
80MHZ800MHZ
D=1.2
800MHZ2.5GHZ
D=2.3
0.01 0.12 0.12 0.23
0.1 0.38 0.38 0.73
1 1.2 1.2 2.3
10 3.8 3.8 7.3
100 12 12 23
Junto dos transmissores com potência de saída máxima não indicada acima a distância de
separação recomendada (d) em metros poderá ser avaliada mediante a fórmula válida para
a frequência do transmissor, onde o P significa a potência de saída nominal máxima do
transmissor em watt (W) indicada pelo fabricante do transmissor.
NOTA 1: Durante 80 MHz e 800 MHz aplica-se a distância de separação para a faixa de
frequência mais alta.
NOTA 2: Estas instruções podem não ser válidas em todas as situações. A propagação da
interferência magnética é afetada pela absorção e reflexão de edifícios, objetos e pessoas.
ANEXO B: ESQUEMA DE LIGAÇÃO
OC-S (230V) OC-E, OC-P (220V)
Painel de Controle Painel de Controle
Disjuntor
Disjuntor
Fusível
Fusível
Compressor Compressor
Ventilador Axial
Ventilador Axial
Módulo de pressão monit.
Módulo de temperatura monit.
Módulo de pressão monit.
Módulo de temperatura monit.
Alarme de Alimentação Alarme de Alimentação
Regulační ventil
Regulační ventil
Válvula de equilibrio
Válvula de equilibrio
Chave
Chave
Módulo de monitoreo de flujo / pureza de oxígeno
Tela de LCD
Tela de LCD
