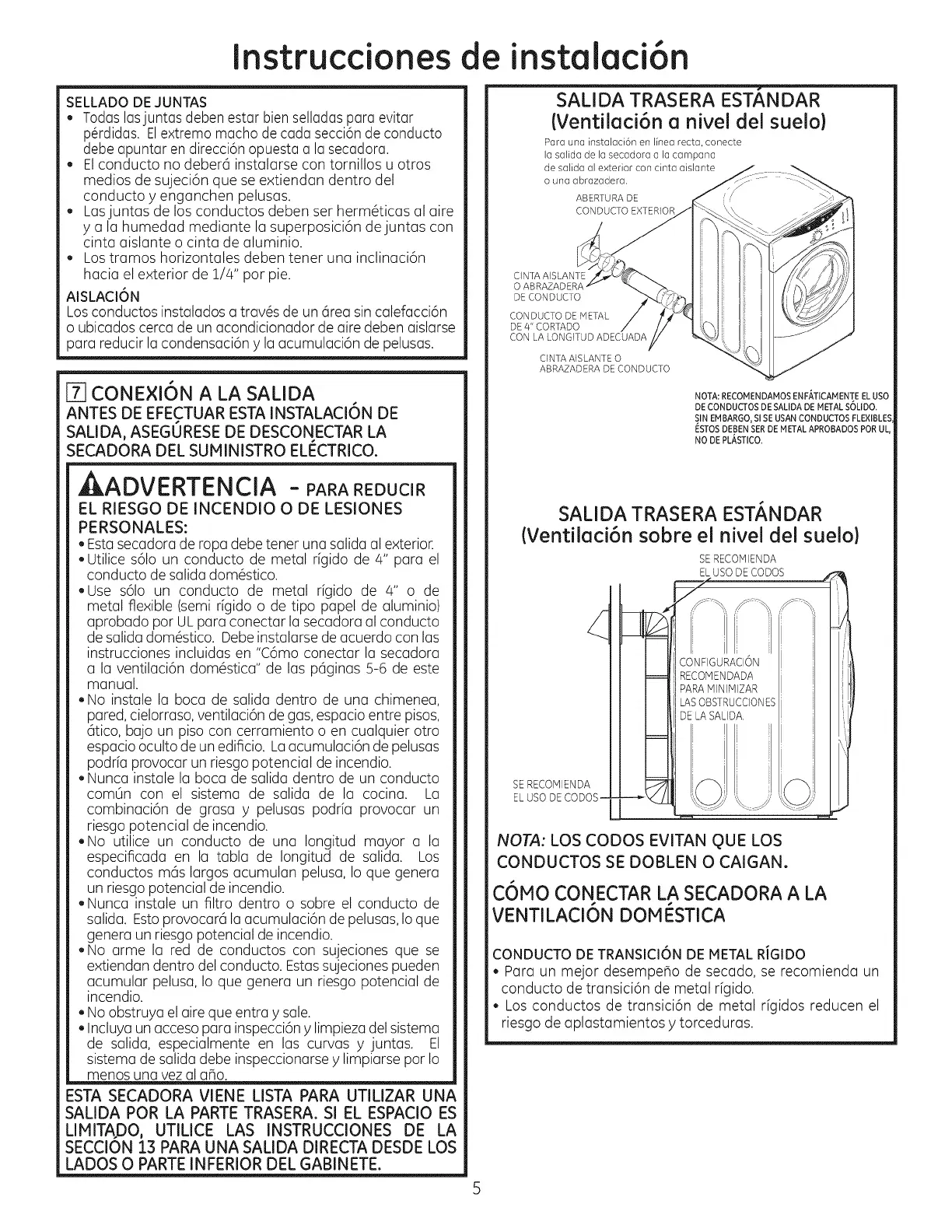

Instrucciones de instalacion
SELLADO DE JUNTAS
¢ Todas las juntas deben estar bien selladas para evitar
pérdidas. El extrerno macho de cada seccién de conducto
debe apuntar en direcci6én opuesta a la secadora.
* E| conducto no deberd instalarse con tornillos u otros
medios de sujecién que se extiendan dentro del
conducto y enganchen pelusas.
* Las juntas de los conductos deben ser herméticas al aire
y ala humedad mediante la superposicién de juntas con
cinta aislante o cinta de aluminio.
* Los tramos horizontales deben tener una inclinacién
hacia el exterior de 1/4” por pie.
AISLACION
Los conductos instalados a través de un Grea sin calefaccién
o ubicados cerca de un acondicionador de aire deben aislarse
para reducir la condensacién y la acumulacién de pelusas.
CONEXIONALASALIDA
ANTES DE EFECTUAR ESTA INSTALACION DE
SALIDA, ASEGURESE DE DESCONECTAR LA
SECADORA DEL SUMINISTRO ELECTRICO.
AADVERTENCIA - pararevucir
EL RIESGO DE INCENDIO O DE LESIONES
PERSONALES:
* Esta secadora de ropa debe tener una salida al exterior.
* Utilice sdlo un conducto de metal rigido de 4” para el
conducto de salida dornéstico.
Use sdlo un conducto de metal rigido de 4” o de
metal flexible (semi rigido o de tipo papel de alurninio)
aprobado por UL para conectar la secadora al conducto
de salida doméstico. Debe instalarse de acuerdo con las
instrucciones incluidas en “Cémo conectar la secadora
a la ventilaci6n doméstica” de las paginas 5-6 de este
manual.
#No instale la boca de salida dentro de una chimenea,
pared, cielorraso, ventilacién de gas, espacio entre pisos,
atico, bajo un piso con cerramiento o en cualquier otro
espacio oculto de un edificio. La acumulaci6n de pelusas
podria provocar un riesgo potencial de incendio.
«Nunca instale la boca de salida dentro de un conducto
comun con el sisterna de salida de [a cocina. La
combinacién de grasa y pelusas podria provocar un
riesgo potencial de incendio.
#No utilice un conducto de una longitud mayor a la
especificada en la tabla de longitud de salida. Los
conductos mds largos acumulan pelusa, lo que genera
un riesgo potencial de incendio.
¢Nunca instale un filtro dentro o sobre el conducto de
salida. Esto provocard la acumulacidn ce pelusas, lo que
genera un riesgo potencial de incencio.
No arme Ia red de conductos con sujeciones que se
extiendan dentro de! concucto. Estas sujeciones pueden
acumular pelusa, lo que genera un riesgo potencial de
incendio.
* No obstruya el aire que entra y sale.
* Incluya un acceso para inspeccién y limpieza del sistema
de salida, especialmente en las curvas y juntas. El
sisterna de salida debe inspeccionarse y limpiarse por lo
SALIDA TRASERA ESTANDAR
(VentilaciOn a nivel del suelo)
Para una instalaci6n en linea recta, conecte
la salida de la secadora a la campana
de salida al exterior con cinta aislante
ound abrazadera.
ABERTURA DE
CONDUCTO EXTERIOR
AL)
CINTA AISLANTE ;
O ABRAZADERA
DE CONDUCTO
rt
ie i \ Ly
CONDUCTO DE METAL : \ £2
DE
4”
CORTADO
|
oe
CON LA LONGITUD ADECUADA t i ~
CINTA AISLANTE O
ABRAZADERA DE CONDUCTO
NOTA: RECOMENDAMOS ENFATICAMENTE EL USO
DE CONDUCTOS DE SALIDA DE METAL SOLIDO.
SIN EMBARGO, SI SE USAN CONDUCTOS FLEXIBLES,
ESTOS DEBEN SER DE METAL APROBADOS POR UL,
NO DE PLASTICO.
SALIDA TRASERA ESTANDAR
(VentilaciOn sobre el nivel del suelo)
SE RECOMIENDA
EL USO DE CODOS
aA &~™
|
iN
o—~
AHet
bo
|
|
CONFIGURACION |
RECOMENDADA
PARA MINIMIZAR
LAS OBSTRUCCIONES
DE LA SALIDA.
wt
SE
RECOMIENDA
oO
|
OC
EL
USO
DE
CODOS
DY
NOTA: LOS CODOS EVITAN QUE LOS
CONDUCTOS SE DOBLEN O CAIGAN.
COMO CONECTAR LA SECADORA A LA
VENTILACION DOMESTICA
CONDUCTO DE TRANSICION DE METAL RIGIDO
* Para un mejor desempefio de secado, se recomienda un
conducto de transicién de metal rigido.
« Los conductos de transici6én de metal rigidos reducen el
riesgo de aplastamientos y torceduras.
menos ung vez gl ano.
ESTA SECADORA VIENE LISTA PARA UTILIZAR UNA
SALIDA POR LA PARTE TRASERA. SI EL ESPACIO ES
LIMITADO, UTILICE LAS INSTRUCCIONES DE LA
SECCION 13 PARA UNA SALIDA DIRECTA DESDE LOS
LADOS O PARTE INFERIOR DEL GABINETE.
