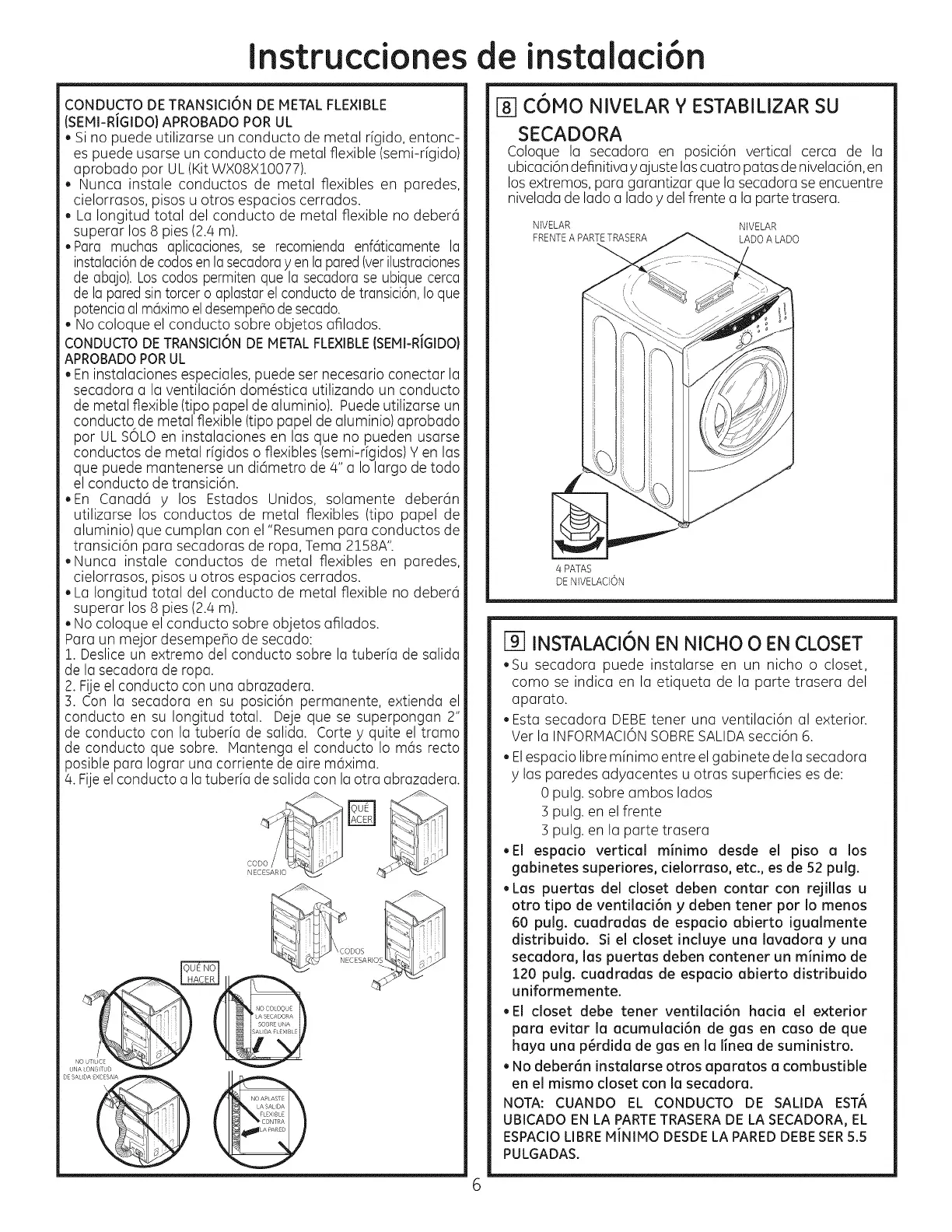

Instrucciones de instalacion
CONDUCTO DE TRANSICION DE METAL FLEXIBLE
(SEMI-RIGIDO) APROBADO POR UL
* Sino puede utilizarse un conducto de metal rigido, entonc-
es puede usarse un conducto de metal flexible (semi-rigido)
aprobado por UL (Kit WxX08x1007 7).
« Nunca instale conductos de metal flexibles en paredes,
cielorrasos, pisos u otros espacios cerrados.
* La longitud total del conducto de metal flexible no deberd
superar los 8 pies (2.4 m).
ePara muchas aplicaciones, se recomienda enfdticarnente la
instalacién de cocdos en la secadora y en la pared (ver ilustraciones
de abajo). Los codes permiten que la secadora se ubique cerca
de la pared sin torcer o aplastar el conducto de transicion, lo que
potencia al maximo el desernpefio de secado.
¢ No coloque el conducto sobre objetos afilados.
CONDUCTO DE TRANSICION DE METAL FLEXIBLE (SEMI-RIGIDO)
APROBADO POR UL
«En instalaciones especiales, puede ser necesario conectar la
secadora a la ventilaci6n doméstica utilizando un conducto
de metal flexible (tipo papel de aluminio). Puede utilizarse un
conducto de metal flexible {tipo papel de aluminio} aprobado
por UL SOLO en instalaciones en las que no pueden usarse
conductos de metal rigidos o flexibles (semi-rigidos) Y en las
que puede mantenerse un didmetro de 4” a lo largo de todo
el conducto de transicién.
*En Canada y los Estados Unidos, solamente deberdn
utilizarse los conductos de metal flexibles (tipo papel cde
aluminio) que cumplan con el “Resumen para conductos de
transicién para secadoras de ropa, Tema 2158A”.
«Nunca instale conductos de metal flexibles en paredes,
cielorrasos, pisos u otros espacios cerrados.
#La longitud total del conducto de metal flexible no deberd
superar los 8 pies (2.4 m).
#No coloque el conducto sobre objetos afilados.
Para un mejor desempenio de secado:
1. Deslice un extremo cel conducto sobre la tuberia de salida
de la secadora de ropa.
2. Fije el conducto con una abrazadera.
3. Con la secadora en su posici6n permanente, extienda el
conducto en su longitud total. Deje que se superpongan 2”
de conducto con la tuberia de salida. Corte y quite el tramo
de conducto que sobre. Mantenga el concducto lo mds recto
posible para lograr una corriente de aire maxima.
4. Fije el conducto ala tuberia de salida con la otra abrazadera.
QUE NO
HACER
NO COLOQUE
PLA SECADORA
SOBRE UNA
SALIDA FLEXIBLE
SO
NO uTuce
BNA LONGITOD
DE SALIDA EXCESIVA,
COMO NIVELAR Y ESTABILIZAR SU
SECADORA
Coloque la secadora en posicién vertical cerca de Ia
ubicacién definitiva y ajuste las cuatro patas de nivelacion, en
los extremos, para garantizar que la secacora se encuentre
nivelada de lado a lado y del frente a Ia parte trasera.
NIVELAR NIVELAR
FRENTE A PARTE TRASERA LADO A LADO
4PATAS
DE NIVELACION
[9] INSTALACION EN NICHO O EN CLOSET
*Su secadora puede instalarse en un nicho o closet,
como se indica en la etiqueta de la parte trasera del
aparato.
esta secadora DEBE tener una ventilacion al exterior.
Ver la INFORMACION SOBRE SALIDA seccion 6.
* El espacio libre minimo entre el gabinete dela secadora
y las paredes adyacentes u otras superficies es de:
0 pulg. sobre ambos lados
3 pulg. en el frente
3 pulg. en la parte trasera
*El espacio vertical minimo desde el piso a los
gabinetes superiores, cielorraso, etc., es de 52 pulg.
*Las puertas del closet deben contar con rejillas u
otro tipo de ventilacién y deben tener por lo menos
60 pulg. cuadradas de espacio abierto igualmente
distribuido. Si el closet incluye una lavadora y una
secadora, las puertas deben contener un minimo de
120 pulg. cuadradas de espacio abierto distribuido
uniformemente.
«El closet debe tener ventilacion hacia el exterior
para evitar la acumulacion de gas en caso de que
haya una pérdida de gas en la linea de suministro.
«No deberdn instalarse otros aparatos a combustible
en el mismo closet con la secadora.
NOTA: CUANDO EL CONDUCTO DE SALIDA ESTA
UBICADO EN LA PARTE TRASERA DE LA SECADORA, EL
ESPACIO LIBRE MINIMO DESDE LA PARED DEBE SER 5.5
PULGADAS.
