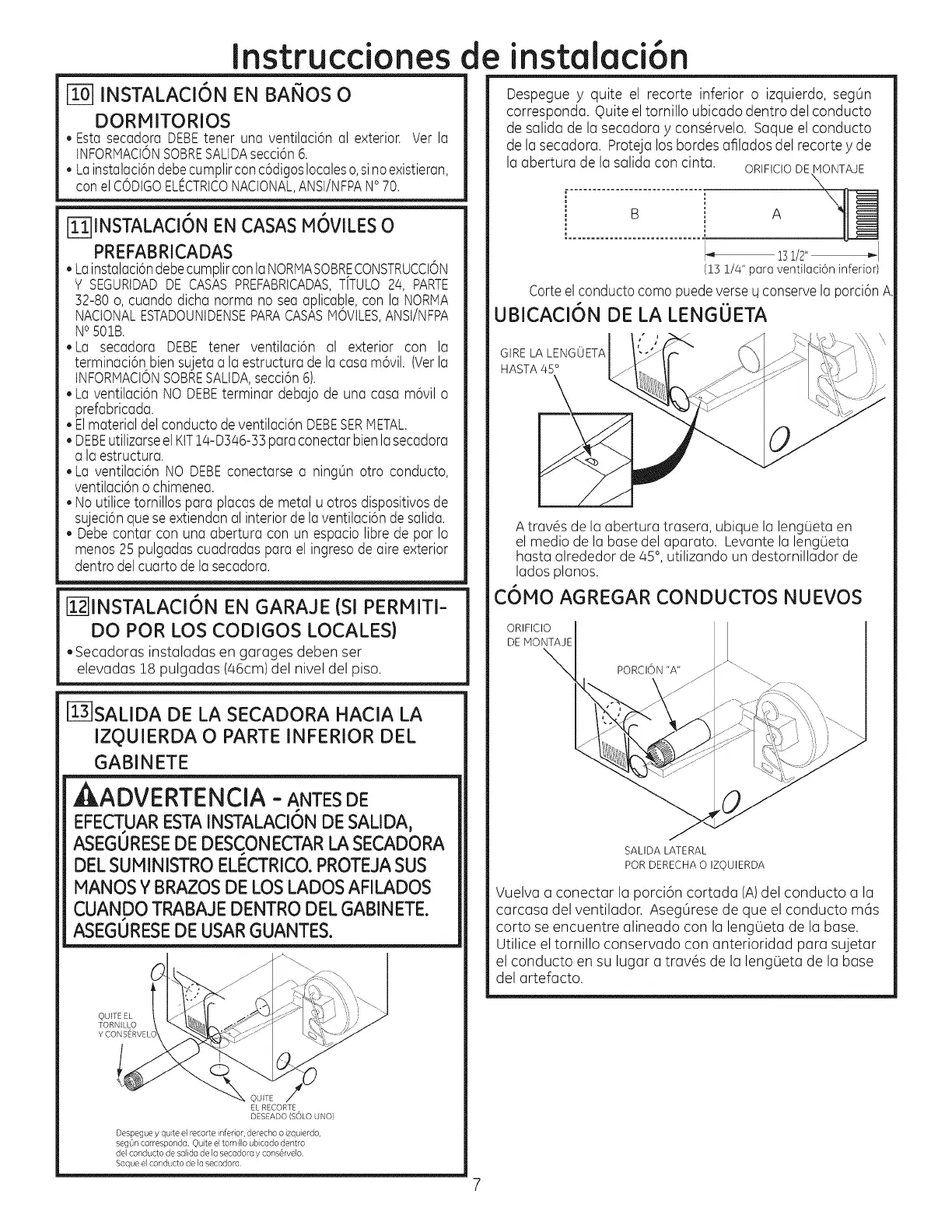

Instrucciones de instalacion
INSTALACION EN BANOS O
DORMITORIOS
* Esta secadora DEBE tener una ventilacién al exterior. Ver la
INFORMACION SOBRE SALIDA secci6n 6.
* Lainstalacion debe cumplir con codigos locales 0, sino existieran,
con el CODIGO ELECTRICO NACIONAL, ANSI/NFPA N° 70.
[Td]INSTALACION EN CASAS MOVILES O
PREFABRICADAS
* Lainstalacion debe cumplir con la NORMA SOBRE CONSTRUCCION
Y SEGURIDAD DE CASAS PREFABRICADAS, TITULO 24, PARTE
32-80 0, cuando dicha norma no sea aplicable, con la NORMA
NACIONAL ESTADOUNIDENSE PARA CASAS MOVILES, ANSI/NFPA
N° 5018.
ela secadora DEBE tener ventilacién cl exterior con la
terminacidn bien sujeta a la estructura de la casa movil. (Ver la
INFORMACION SOBRE SALIDA, seccin 6).
eLa ventilacién NO DEBE terminar cebajo de una casa mévil o
prefabricada.
«El material del conducto de ventilacién DEBE SER METAL.
e DEBE utilizarse el KIT 14-D346-33 para conectar bien la secacdora
a la estructura.
eLa ventilacién NO DEBE conectarse a ningun otro conducto,
ventilaci6n o chimenec.
¢ No utilice tornillos para placas de metal u otros dispositivos de
sujecion que se extiendcn al interior ce la ventilacién de salida.
e Debe contar con una abertura con un espacio libre de por lo
menos 25 pulgadas cuadradas para el ingreso de aire exterior
dentro del cuarto de la secadora.
[L2INSTALACION EN GARAJE (SI PERMITI-
DO POR LOS CODIGOS LOCALES)
* Secadoras instaladas en garages deben ser
elevadas 18 pulgadas (46crn) del nivel del piso.
[13|SALIDA DE LA SECADORA HACIA LA
IZQUIERDA O PARTE INFERIOR DEL
GABINETE
AADVERTENCIA - ANTES DE
EFECTUAR ESTA INSTALACION DE SALIDA,
ASEGURESE DE DESCONECTAR LA SECADORA
DEL SUMINISTRO ELECTRICO. PROTEJA SUS
MANOS Y BRAZOS DE LOS LADOS AFILADOS
CUANDO TRABAJE DENTRO DEL GABINETE.
ASEGURESE DE USAR GUANTES.
QUITE EL
TORNILLO
EL RECORTE |
DESEADO (SOLO UNO}
Despegue y quite el recorte inferior, derecho 0 izquierdo,
segtin corresponda. Quite el tornillo ubicado dentro
del conducto de salida de la secadora y consérvelo.
Saque el conducto de la secadora.
Despegue y quite el recorte inferior o izquierdo, segun
corresponda. Quite el tornillo ubicado dentro del conducto
de salida de la secadora y consérvelo. Saque el conducto
dela secacora. Proteja los bordes afillados del recorte y de
la abertura de la salida con cinta. agpieicig pE MONTAJE
_ 13 1/2" ——+
(13 1/4" para ventilacién inferior)
Corte el conducto como puede verse u conserve la porcidn A,
UBICACION DE LA LENGUETA
GIRE LA LENGUETA
HASTA 45°
A través de la abertura trasera, ubique la lengueta en
el medio de la base del aparato. Levante la lengtieta
hasta alrededor de 45°, utilizando un destornillador de
lados planos.
COMO AGREGAR CONDUCTOS NUEVOS
ORIFICIO
DE MONTAJE
PORCION “A”
SALIDA LATERAL
POR DERECHA 0 IZQUIERDA
Vuelva a conectar la porcién cortada (A) del conducto a la
carcasa del ventilador. Aseguirese de que el conducto mds
corto se encuentre alineaco con la lengtieta de la base.
Utilice el tornillo conservado con anterioridad para sujetar
el conducto en su lugar a través de la lengtieta de la base
del artefacto.
