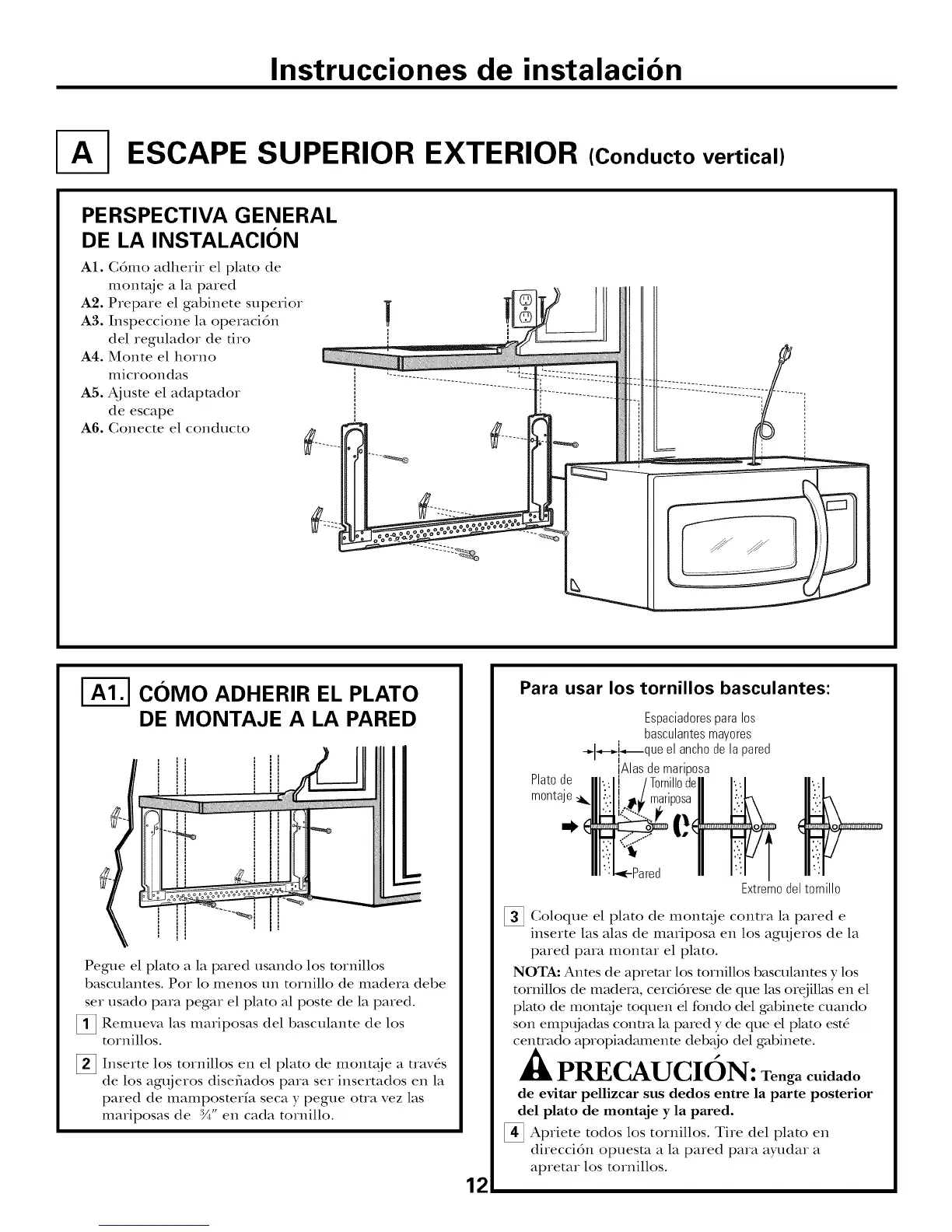

Instrucciones de instalacion
ESCAPE SUPERIOR EXTERIOR (Conducto vertical)
PERSPECTIVA GENERAL
DE LA INSTALACION
A1. Gdmo adherir el plato de
mont;{je a la pared
A2. Prepare el gabinete superior
A3. Inspeccione la operacidn
del regulador de tiro
A4. Monte el horno
microondas
A5. Ajuste el adapmdor
de escape
A6. Gonecte el conducto
|
I-_ COMO ADHERIR EL PLATO
DE MONTAJE A LA PARED
i_,,,,,,,,,_j_i__]i_{{ii11iiiii_!iiiiiiiii_iiii_i_ii_!i_i_i_i_ii1ii_i;i_i;1ii!ii_ii_Y_1_iiiiii
Pegue el plato a la pared usando los mrnillos
basculantes. Pot lo menos un tornillo de madera debe
set usado para pegar el plato al poste de la pared.
Remueva las mariposas del basculante de los
tornillos.
_2_ Inserte los tornillos en el plato de mont_je a uav_s
de los agt{jeros disefiados para set insertados en la
pared de mamposterfa seca y pegue oua vez las
mariposas de :W' en cada tornillo.
12
Para usar los tornillos basculantes:
Espaciadoresparalos
basculantesmayores
+[_H,-[_que el anchodela pared
[Alas demariposa
Platode
montaje
O
.Pared
Extremodeltornillo
Goloque el plato de mont_je contra la pared e
inserte las alas de mariposa en los agt{jeros de la
pared para montar el plato.
NOTA: Anms de apremr los mrnillos basculanms y los
tornillos de madera, cercidrese de que las orejillas en el
plato de mont;_je toquen el fondo del gabinete cuando
son empt{jadas conm_ la pared y de que el plato est_
cenuado apropiadamenm deb_jo del gabinem.
PRECAUCION: Tenga cuidado
de evitar pellizcar sus dedos entre la parte posterior
del plato de montaje y la pared.
_ Apriete todos los tornillos. Tire del plato en
direccidn opuesm a la pared para ayudar a
apretar los tornillos.
