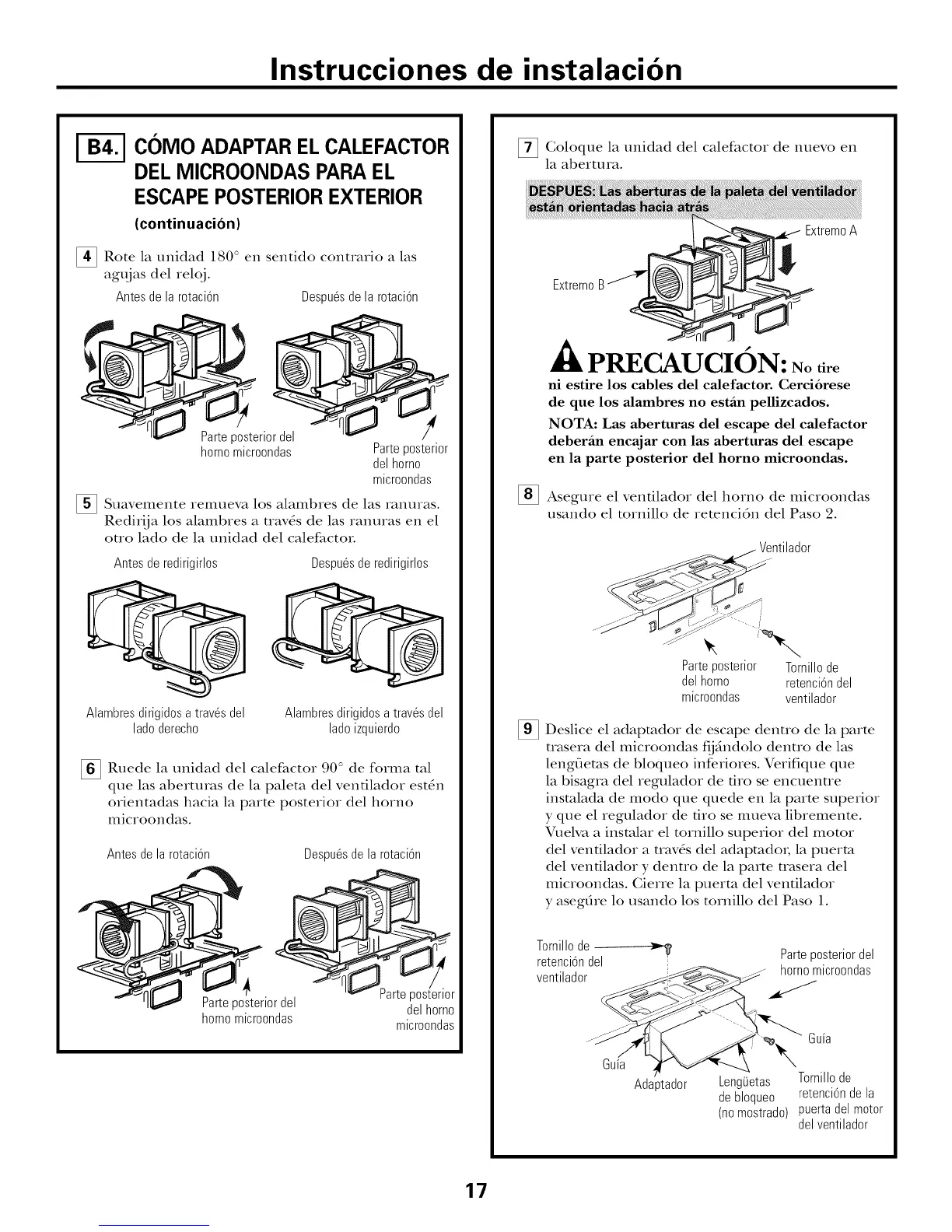

Instrucciones de instalacion
C01VIOADAPTAR EL CALEFACTOR
DEL MICROONDAS PARA EL
ESCAPE POSTERIOR EXTERIOR
(continuacion)
[]Rote la unidad 180 ° en sentido contrario a las
agt_ias del relQj.
Antes de la rotaci6n
Despu6sdela rotaci6n
_e_po_terior del
homomicroondas Parteposterior
delhomo
microondas
[] Suavemente remueva los alambres de las
iantlias.
Redirija los alambres a tray, s de las ranuras en el
otro lado de la unidad del calefactor.
Antesde redirigirlos Despu6sderedirigirlos
Alambresdirigidosa trav6sdel Alambresdirigidosa trav6s del
lado derecho ladoizquierdo
Ruede la unidad del calefactor 90 ° de forma tal
que las aberturas de la paleta del ventilador est_n
orientadas hacia la parte posterior del homo
microondas.
Antes dela rotacidn
DespuOsde la rotaci6n
Parteposteriordel
homomicroondas
art_e_ror
delhomo
microondas
Coloque la unidad del calefactor de ntlevo en
la abertura.
ExtremoA
Extremo B
[]
PRECAUCION: No tire
ni estire los cables del calefactor. Cerd6rese
de que los alambres no estfin pellizcados.
NOTA: Las aberturas del escape del calefactor
deberfin encajar con las aberturas del escape
en la parte posterior del horno microondas.
Asegure el ventilador del homo de microondas
usando el tornillo de retencidn del Paso 2.
ntilador
jf
,%
Parteposterior Tornillode
delhomo retenci6ndel
microondas ventilador
Deslice el adapmdor de escape denuo de la parte
mtsera del microondas t_j_indolo denuo de las
leng{iems de bloqueo inferiores. Verifique que
la bisagra del regulador de tiro se encuenue
insmlada de modo que quede en la parte superior
y que el regulador de tiro se mueva libremente.
Vuelva a instalar el tornillo superior del motor
del ventilador a tray,s del adapmdoi; la puerto
del ventilador y dentro de la parte trasera del
microondas. Cierre la puerto del ventilador
y asegfire lo usando los tornillo del Paso 1.
Tornillode_ Parteposteriordel
retenci6ndel
ventilador - homomicroondas
Ada_tador Leng{Jetas Tornillode
debloqueo retenci6nde la
(no mostrado) puertadel motor
delventilador
