TECHNISCHE DATEN
Eingang von potentialfreiem Kontakt oder 24 V d.c./5mA.
Der 24 V-Eingang ist isoliert bis 1500 V. In der Standardausführung
ist die Karte für ein Eingangssignal 24 V / 5 mA konfiguriert. Mit
einem Jumper kann man den Eingang für einen potentialfreien
Kontakt konfigurieren.
Eingangstyp Jumper
von Kontakt S1N,S2N
24 V S1P,S2P
DATOS TÉCNICOS
Entrada de contacto libre de tensión o 24 V d.c./5 mA.
La entrada 24 V está aislada 1500 V. La ficha en versión estándar
está configurada para entrada 24 V/5 mA.
Es posible configurar la entrada para contacto libre de tensión
mediante jumper.
Tipo de entrada Jumper
desde contacto S1N,S2N
24 V S1P,S2P
DADOS TÉCNICOS
Entrada de contato livre de tensão ou 24 V d.c. / 5mA A entrada
de 24 V está isolada 1500 V. A placa na versão padrão está con-
figurada para entrada de 24 V / 5 mA. É possível configurar a
entrada para contato livre de tensão mediante ponte (jumper).
Tipo de entrada Jumper
de contato S1N,S2N
24 V S1P,S2P
DATI TECNICI
Ingresso da contatto libero da tensione o 24 V d.c. / 5mA
L’ingresso 24 V è isolato a 1500 V. La schedina in versione stan-
dard è configurata per ingresso 24 V / 5mA. È possibile configura-
re l’ingresso per contatto libero da tensione tramite jumper.
Tipo di ingresso Jumper
da contatto S1N,S2N
24 V S1P,S2P
TECHNICAL DATA
Input from voltage-free contact or 24 V d.c./5mA.
The 24 V input is isolated 1500 V. The standard card is confi-
gured for the 24 V / 5 mA input. The input can be configured
voltage-free contact by means of jumper.
Input type Jumper
from contact S1N,S2N
24 V S1P,S2P
CARACTERISTIQUES TECHNIQUES
Entrée par contact exempt de tension ou 24 V d.c. / 5mA
L’entrée 24 V est isolée 1500 V. La carte en version standard est
configurée pour l’entrée 24 V / 5 mA. Il est possible de configurer
l’entrée pour contact exempt de tension par le biais d’un cavalier.
Type d’entrée Cavalier
par contact S1N,S2N
24 V S1P,S2P

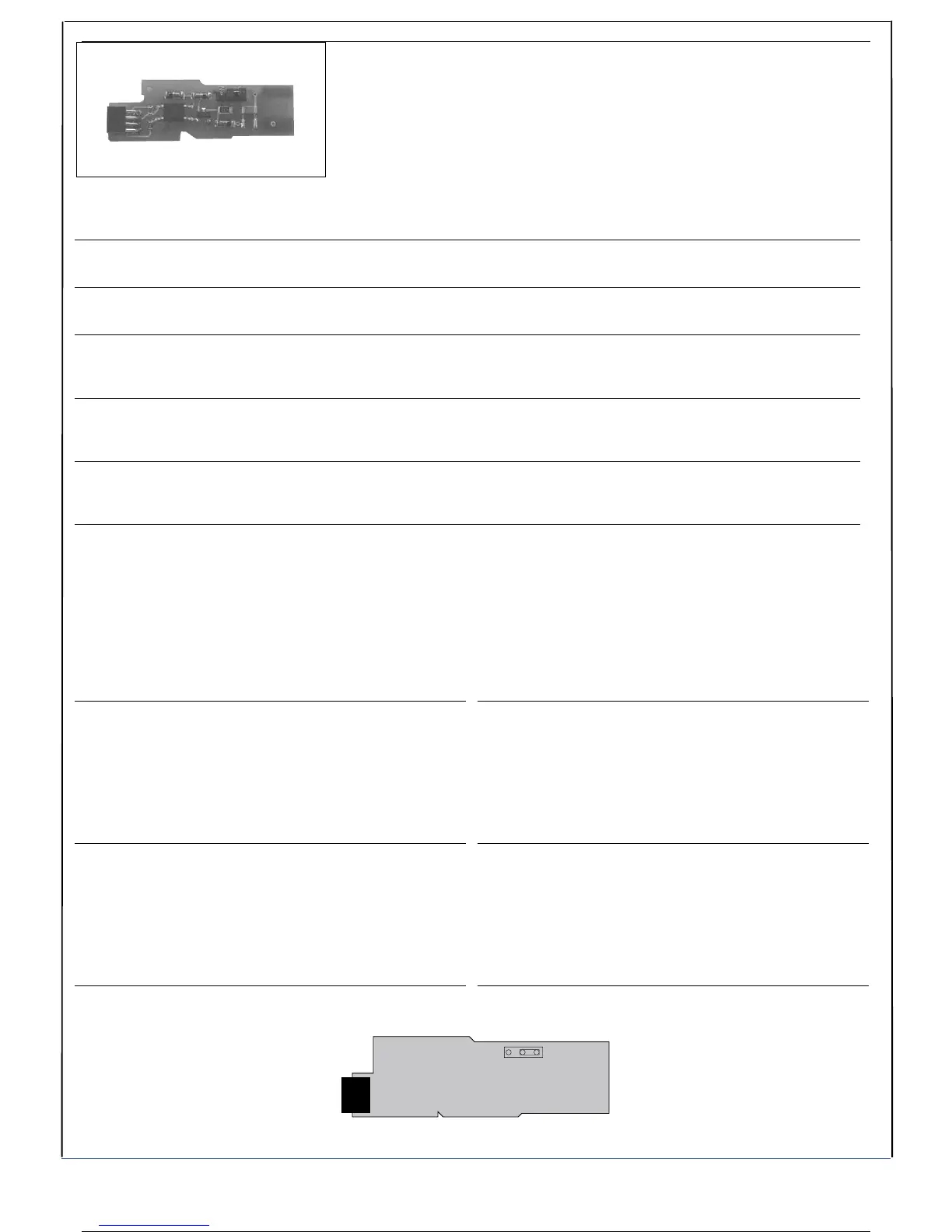

INGRESSO DIGITALE (OUT3)
DIGITAL INPUT (OUT3)
ENTREE LOGIQUE(OUT3)
DIGITALEINGANG (OUT3)
ENTRADA DIGITAL (OUT3)
ENTRADA DIGITAL (OUT3)
PROFILO
Questa scheda supporta la funzione di ingresso logico come alternativa ad OUT3 nello strumento 600. Comando da contatto pulito
o da tensione 24 V. La schedina è automaticamente riconosciuta dallo strumento che abilita visibilità ed impostazione dei parametri
relativi.
PROFILE
This board supports the logic input function as alternative to OUT3 on the 600 instrument. Command from clean contact of 24 V. The
board is automatically recognized by the instrument, which enables display and setting of the parameters involved.
GENERALITES
Cette carte supporte la fonction entrée logique en tant qu’alternative à OUT3 dans l’outil 600. Commande par contact propre ou ten-
sion 24 V. La carte est automatiquement reconnue par l’outil qui habilite la visibilité et la programmation des paramètres appropriés.
BESCHREIBUNG
Diese Karte unterstützt die Logikeingang-Funktion als Alternative zum OUT3 beim Gerät 600. Steuerung von potentialfreiem Kontakt
oder mit Spannung 24 V. Das Gerät erkennt die Karte automatisch und aktiviert die Funktionen für die Anzeige und die Einstellung
der entsprechenden Parameter.
PERFIL
Esta ficha soporta la función de entrada lógica como alternativa a OUT3 en el instrumento 600. Mando de contacto limpio o de ten-
sión 24 V. La ficha es reconocida de modo automático por el instrumento, que habilita visibilidad y programación de los respectivos
parámetros.
PERFIL
Esta placa suporta a função de entrada lógica como alternativa de OUT3 no instrumento 600. Comando proveniente de contato
limpo ou de tensão de 24 V. A placa é reconhecida automaticamente pelo instrumento, que habilita a visibilidade e configuração dos
respectivos parâmetros.
N
S2
S1
