Generac Power Systems 0064390

Section 5 : Conversion de carburant et raccordements pour le gaz
22 Directives d’installation des générateurs refroidis à l’air de 60 Hz

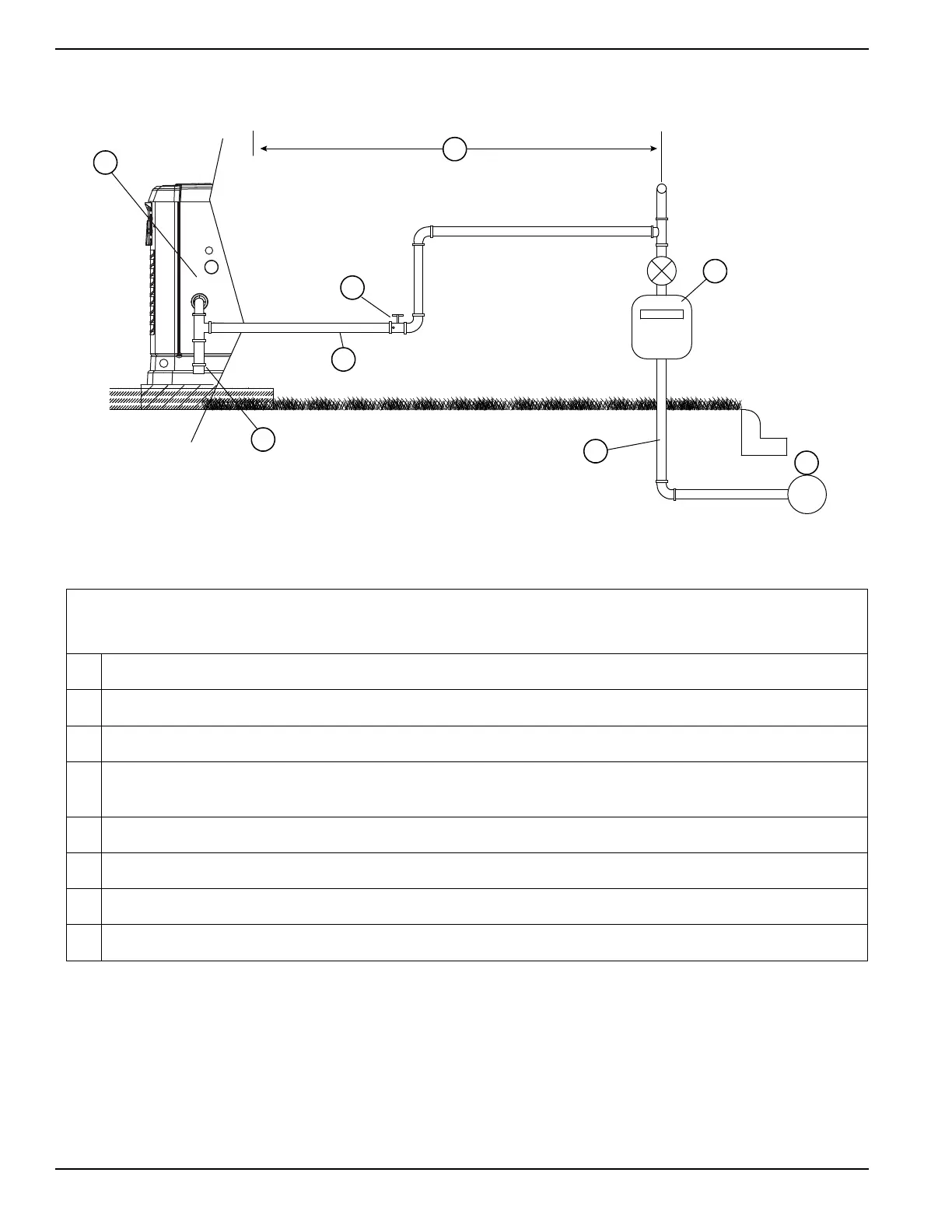

Installation classique pour un système fonctionnant à la vapeur de
gaz naturel
Figure 5-5.
D
BTU du GN = pi
3
/h x 1000
Mégajoules = m
3
/h x 37,26
A. Autocollant pour le BTU et la pression
B. Vérifiez la distance avec le fournisseur de gaz
C. Vanne d’arrêt manuelle avec prise de contrôle de pression
D. Dimensionnez le compteur en fonction de la charge du générateur et de toutes les charges des appareils
branchés
E. Conduite de carburant flexible
F. Piège à sédiments
G. Pour les installations souterraines, vérifiez la conformité du système de conduites avec les codes en vigueur
H. Conduite principale de gaz
B
C
A
D
E
F
G
H
