5 Manual del usuario del generador portátil
Sección 2 Información general y configuración

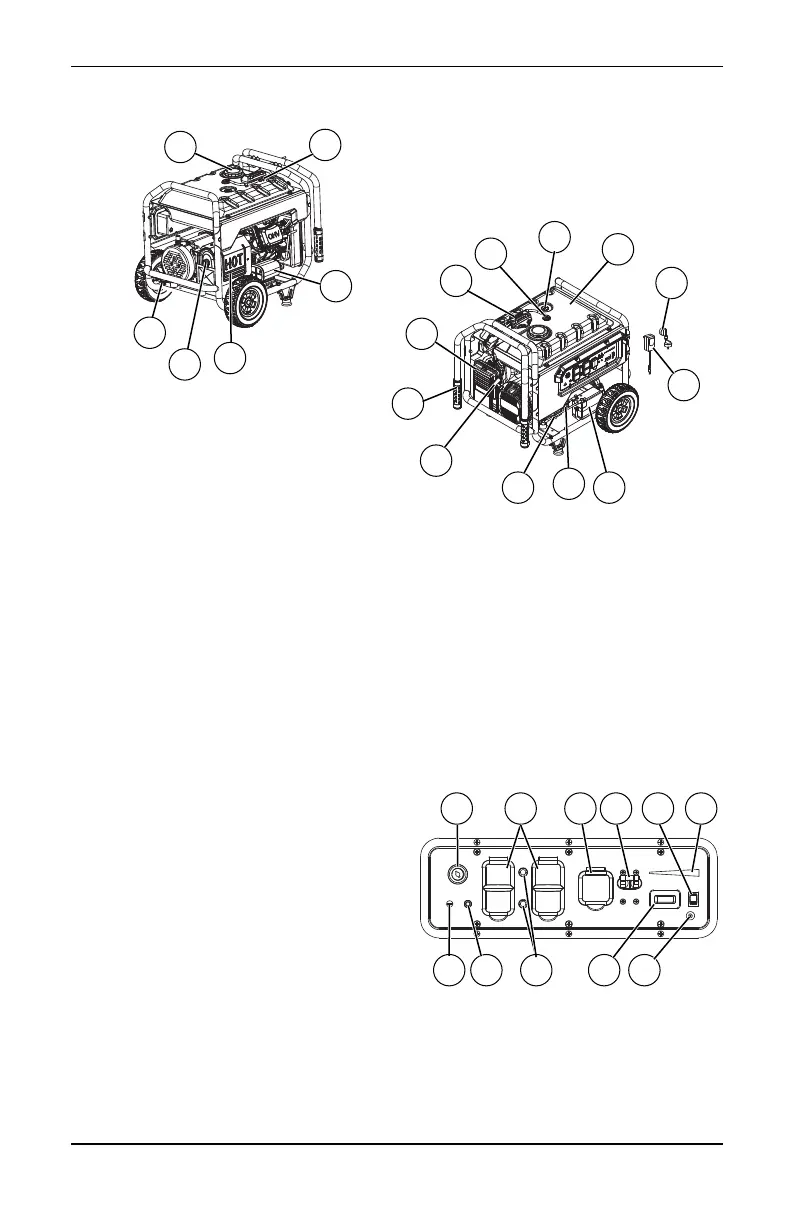

Figura 2-1. Funciones y controles
Componentes del generador
Figura 2-2. Panel de control
23
14
17
15
18
11
20
16
25
12
21
22
19
13
24
005823
005822
26
28
27
1 Ignición del Interruptor de llave
2 Toma de corriente doble GFCI de
120 voltios CA 20 amperios
3 Toma de corriente de 120/240 voltios
CA 30 amp 20 amperios
4 Disyuntores (CA)
5 Control de ralentí
6 Powerbar™
7 Entrada del cargador de la batería
8 Contador de horas
9 Luz del indicador de fallo
10 Fusible
11 Terminal de tierra
12 Dispositivo antichispas
13 Silenciador
14 Tapón de combustible
15 Manguera de recuperación
16 Contenedor de carbonilla
17 Filtro de aire
18 Arranque manual
19 Asa de transporte
20 Medidor de combustible
21 Válvula de inversión
22 Depósito de combustible
23 Drenaje del aceite
24 Llenado de aceite/varilla de nivel
25 Batería
26 Bomba de combustible
27 Llaves de ignición
28 Cargador de la batería
005824
61
10 7
4
9
2
84
3 5
