9 Manuel du propriétaire de générateur portatif
Retrait des pièces du colis
1. Ouvrez complètement le carton en
découpant chaque coin de haut en bas.
2. Retirez les pièces du carton et
inspectez-les avant de procéder à
l’assemblage. Le colis doit contenir les
pièces suivantes :
3. Si certaines pièces sont absentes du colis,
composez le 1-888-GENERAC (1-888-436-3722)
en vous munissant du nom du modèle et du
numéro de série de l’appareil.
4. Consignez le nom du modèle, le numéro de
série et la date d’achat sur la page de garde
de ce manuel.
Accessoires
Assemblage
Si vous rencontrez des problèmes lors de
l’assemblage, composez le 1-888-GENERAC
(1-888-436-3722). Veuillez avoir le nom de
modèle et le numéro de série disponibles.
Pour installer les accessoires, vous aurez
besoin des outils suivants :
• Clé à cliquet (1)
• Clés de 8 mm (2)
• Clés de 10 mm (1)
• Clés de 13 mm (1)
• Douille de 8 mm (1)
• Douille de 12 mm (1)
• Douille de 13 mm (1)
• Pince à bec effilé (1)
REMARQUE : Les roues ne sont pas
destinées à un usage sur route.
Voir Figure 2-7.
Installez les roues comme suit :
1. Faites coulisser la goupille d’essieu (D)
dans la roue (C) et dans les trous de
l'essieu du châssis du générateur.
2. Faites coulisser une rondelle plate de 5/8 po
(B) sur l'essieu et fixez-la à l'aide de la
goupille fendue (A). Renouvelez l’opération
de l’autre côté du générateur.

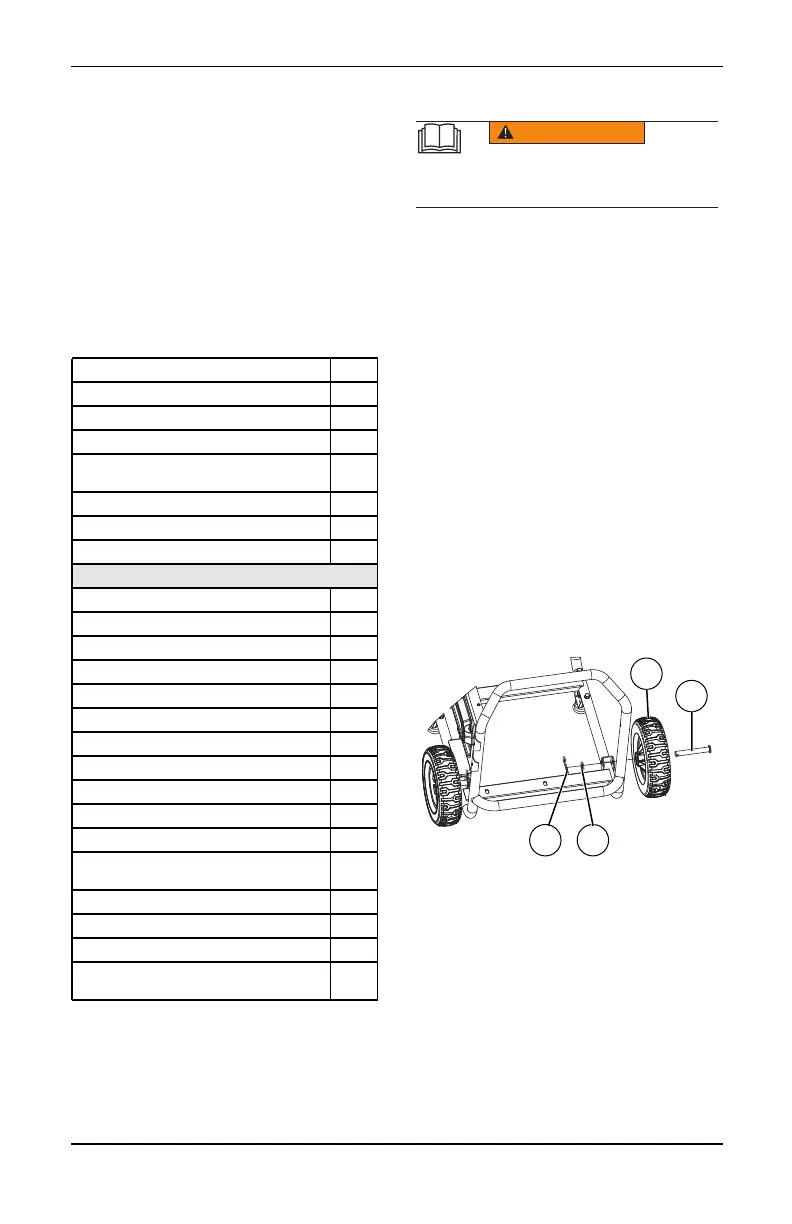

Figure 2-7. Montage des roues
Voir Figure 2-8.
Installez les pieds du châssis comme suit :
1. Faites coulisser les boulons à tête
hexagonale M8 (M) dans les trous du
châssis.
2. Faites coulisser le pied du châssis (E) sur
les boulons à tête hexagonale (G).
3. Installez les écrous de blocage à embase
(F) et serrez à l'aide d'un cliquet, d'une
douille de 12 mm et d'une clé de 13 mm.
Article Qté
Unité principale 1
Manuel du propriétaire 1
Carte d'enregistrement du produit 1
Pages relatives à la garantie et aux
émissions
1
Bidon d’huile SAE de 1 pinte 1
Chargeur de batterie 1
Entonnoir à huile 1
Sachet de pièces de quincaillerie Qté
Goupille fendue (A) 2
Rondelles (B) 2
Roues anti-dégonflement (C) 2
Goupilles d’essieu (D) 2
Montage des pieds du châssis (E) 2
Écrous hexagonaux à embase (M8) (F) 4
Écrous hexagonaux (M8) (G) 4
Joint (H) 1
Rail de guidage (J) 1
Vis creuse (4 mm) (K) 4
Poignée (L) (non incluse dans le sachet
de pièces de quincaillerie)
1
Boulon hexagonal (M8) x 55 mm (M) 2
Rondelle en nylon (N) 4
Contre-écrou hexagonal (P) 2
Clé Allen hexagonale (4 mm)
non illustrée
1
(000100a)
AVERTISSEMENT
Consultez le manuel. Lisez complètement le
manuel et assurez-vous d’en comprendre le
contenu avant d’utiliser l’appareil. Une mauvaise
compréhension du manuel ou de l’appareil
consigne pourrait entraîner la mort ou des
blessures graves.
A
D
C
B
004543
