Manuel du propriétaire de générateur portatif 10
Installez le joint et le rail de guidage comme
suit :
1. Installez le joint (H) et le rail du guidage (J)
en place contre l'ouverture du panneau
latéral.
2. Installez les vis creuses sans les serrer
(K). Serrez à l'aide d'une clé Allen de
4 mm.

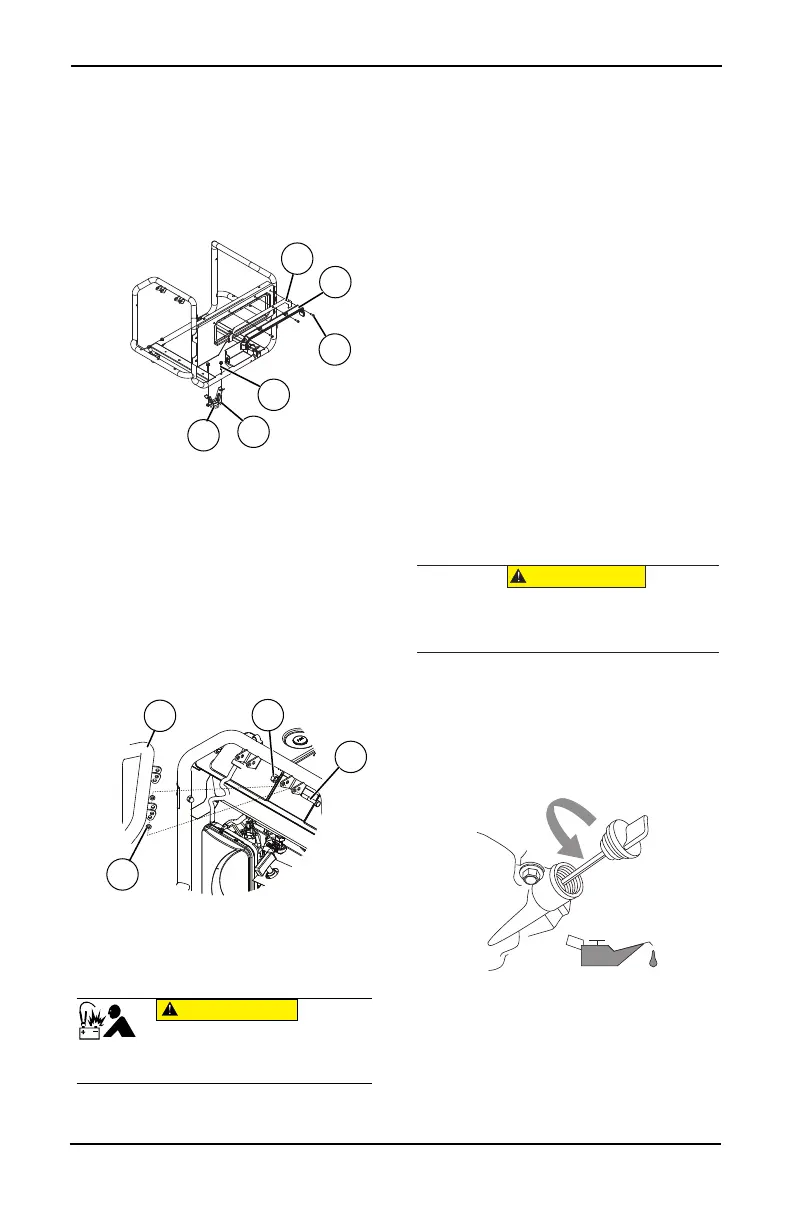

Figure 2-8. Montage du pied du châssis
et du rail de guidage
Installez la poignée comme suit :
1. Placez les supports de la poignée entre
les languettes du châssis. Faites coulisser
une rondelle en nylon (N) sur l'intérieur de
chaque languette du châssis.
2. Faites coulisser le boulon hexagonal (M)
dans le support de la poignée, dans la
rondelle (N) et dans les languettes.
3. Installez le contre-écrou hexagonal (P) et
serrez à l'aide d'un cliquet, d'une douille
de 13 mm et d'une clé de 13 mm.
Figure 2-9. Montage de la poignée
Branchement des câbles
de batterie
L’appareil est expédié avec les câbles de
batterie débranchés.
Pour les brancher, vous aurez besoin de deux
clés polygonales de 8 mm. Voir Figure 4-5.
1. Coupez les attaches retenant les câbles
de batterie et retirez le couvercle rouge
des bornes de la batterie.
2. Commencez par brancher les câbles
rouges à la borne positive (+) de la
batterie à l’aide du boulon et de l’écrou
fournis.
3. Assurez-vous que les raccords sont bien
fixés et faites glisser la gaine en
caoutchouc par-dessus la borne
positive (+) de la batterie et les fixations.
4. Branchez ensuite les câbles noirs à la
borne négative (-) de la batterie à l’aide
du boulon et de l’écrou fournis. Faites
glissez la gaine en caoutchouc
par-dessus la borne négative (-) de la
batterie et les fixations.
5. Assurez-vous que tous les raccords sont
bien fixés.
REMARQUE : Lorsque la clé est en position
RUN (Marche), le témoin de défaut clignote
rapidement si la puissance de la batterie est
trop faible et que le moteur ne démarre pas.
Chargez la batterie avec le chargeur 12 V
approprié.
Ajout d’huile moteur
1. Placez le générateur sur une surface
plane.
2. Vérifiez que la zone de remplissage
d’huile est propre.
3. Retirez le bouchon de remplissage d’huile
et essuyez la jauge. Voir Figure 2-10.
Figure 2-10. Retrait de la jauge
4. Ajoutez l’huile moteur recommandée. La
viscosité appropriée de l’huile est
déterminée en fonction du climat.
Consultez le tableau pour sélectionner la
bonne viscosité.
001026
E
J
G
F
K
H
001027
N
M
L
P
MISE EN GARDE
Risque de dégâts matériels. Ne raccordez pas
la batterie dans le mauvais sens. L’équipement
pourrait s’endommager.
(000167a)
Dommages au moteur. Vérifiez que le type et la
quantité de l’huile à moteur sont adéquats avant de
démarrer le moteur. Le non-respect de cette consigne
pourrait causer des dommages au moteur.
(000135)
MISE EN GARDE
000115
