7 Manuel du propriétaire de générateur portatif
Fiches de raccordement
Prise double 120 VCA, 20 A, DDFT
La prise 120 V est protégée contre les
surcharges par un disjoncteur à réarmement
par bouton-poussoir de 20 A. Voir Figure 2-4.
Chaque prise alimente des charges
monophasées 120 VCA, 60 Hz nécessitant
une puissance maximale de 2 400 W (2,4 kW)
ou un courant de 20 A. Utilisez exclusivement
des cordons à 3 fils de grande qualité, bien
isolés, mis à la terre et d’une tension nominale
de 125 V à 20 A. La protection est renforcée
par un disjoncteur différentiel de fuite à la
terre, et par un bouton TEST et RESET
(RÉINITIALISATION).

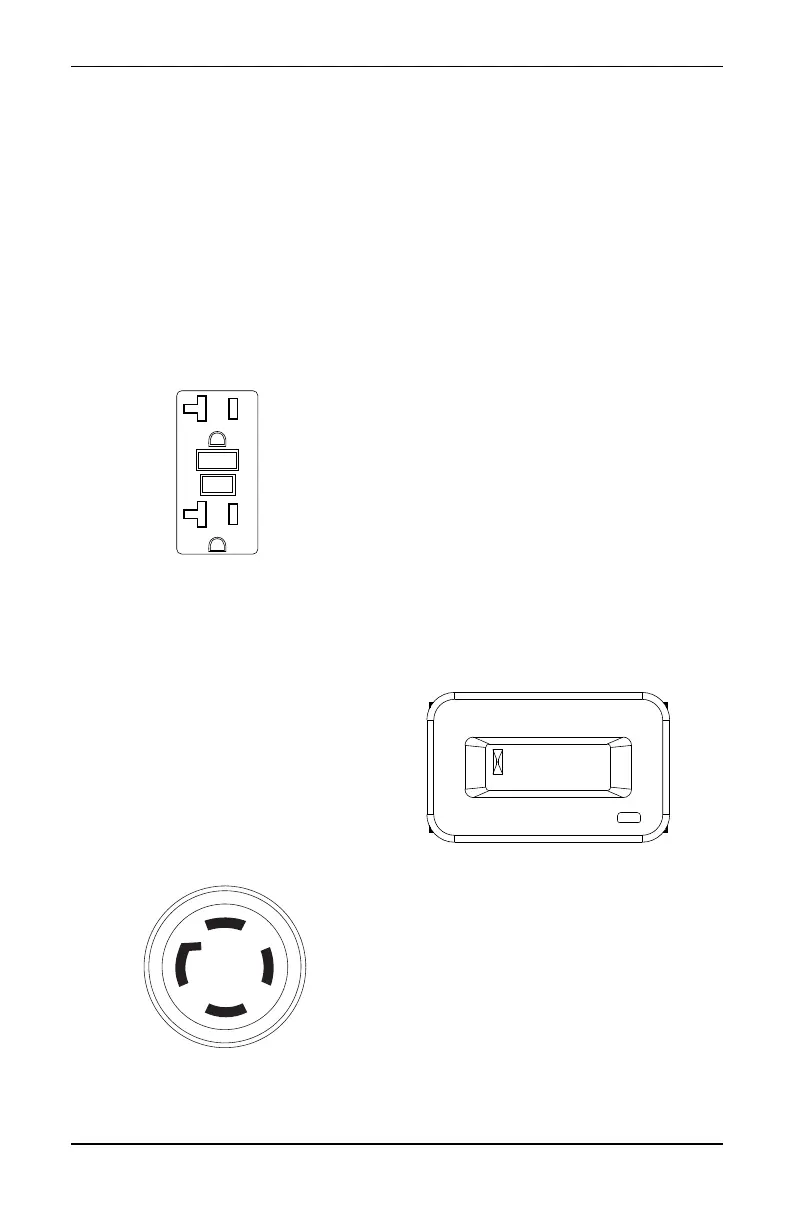

Figure 2-4. Prise double 120 VCA, 20 A,
DDFT NEMA 5-20R
Prise 120/240 VCA, 30 A
Utilisez une fiche NEMA L14-30 avec cette
prise (tournez pour verrouiller/déverrouiller).
Raccordez un cordon à 4 fils adapté mis à la
terre à la fiche et à la charge souhaitée. Le
cordon doit avoir une tension nominale de
250 VCA à 30 A (ou plus). Voir Figure 2-5.
Utilisez cette prise pour alimenter des charges
monophasées de 120 VCA, 60 Hz nécessitant
une puissance maximale de 3 600 W (3,6 kW)
à 30 A ou des charges monophasées de
240 VCA, 60 Hz nécessitant une puissance
maximale de 7 200 W (7,2 kW) à 30 A. La prise
est protégée un disjoncteur bipolaire de 30 A.
Figure 2-5. Prise 120/240 VCA, 30 A NEMA
L14-30R
Interrupteur de contrôle
du ralenti
L'interrupteur permet de faire tourner le
moteur à un régime normal (élevé) lorsqu'une
charge électrique est présente, et réduit
automatiquement le régime du moteur en
l'absence de charge. Le système peut
également être désactivé pour faire tourner le
moteur constamment à un régime élevé.
Horomètre
L’horomètre comptabilise les heures de
fonctionnement afin que l’opérateur sache
quand effectuer les opérations de
maintenance planifiée. Voir Figure 2-6.
• L’écran SVC s’allume une heure avant et
une heure après chaque intervalle de
100 heures, laissant ainsi deux heures
pour procéder à la maintenance.
Lorsque l’horomètre clignote en mode
d’alerte, le message relatif à la maintenance
alterne avec la durée écoulée en heures et en
dixièmes d’heure. Les heures clignotent
quatre fois, puis le message relatif à la
maintenance clignote quatre fois, et ce cycle
se répète jusqu’à la réinitialisation
automatique de l’horomètre.
• 100 heures - SVC – Changer l’huile, le filtre
à huile, le filtre à air et la bougie. Nettoyage
du tamis du pare-étincelles (toutes les
100 heures)
REMARQUE : L’icône représentant un sablier
clignote lorsque le moteur fonctionne. Cela
signifie que l’horomètre enregistre les heures
de fonctionnement.
Figure 2-6. Horomètre
Témoin de défaut
• Si plusieurs pannes ont été détectées, le
témoin de défaut s'éteint pendant
2 secondes entre 2 codes de défaut.
• Une fois que le témoin de défaut a clignoté
tous les codes de défaillance, le témoin de
défaut s'éteint pendant 4 secondes, puis
s'allume pendant 4 secondes. L'appareil
répète à nouveau les codes d'erreur.
L'appareil répète les codes jusqu'à 10 fois,
puis reste allumé.
000203
000204
0000.0
000205
