GEZE E740 Syncro - 6 Montageanleitung; Montageanleitung für Einwärts Gehende Fenster

10
2
3
6
4
4
6
3
2

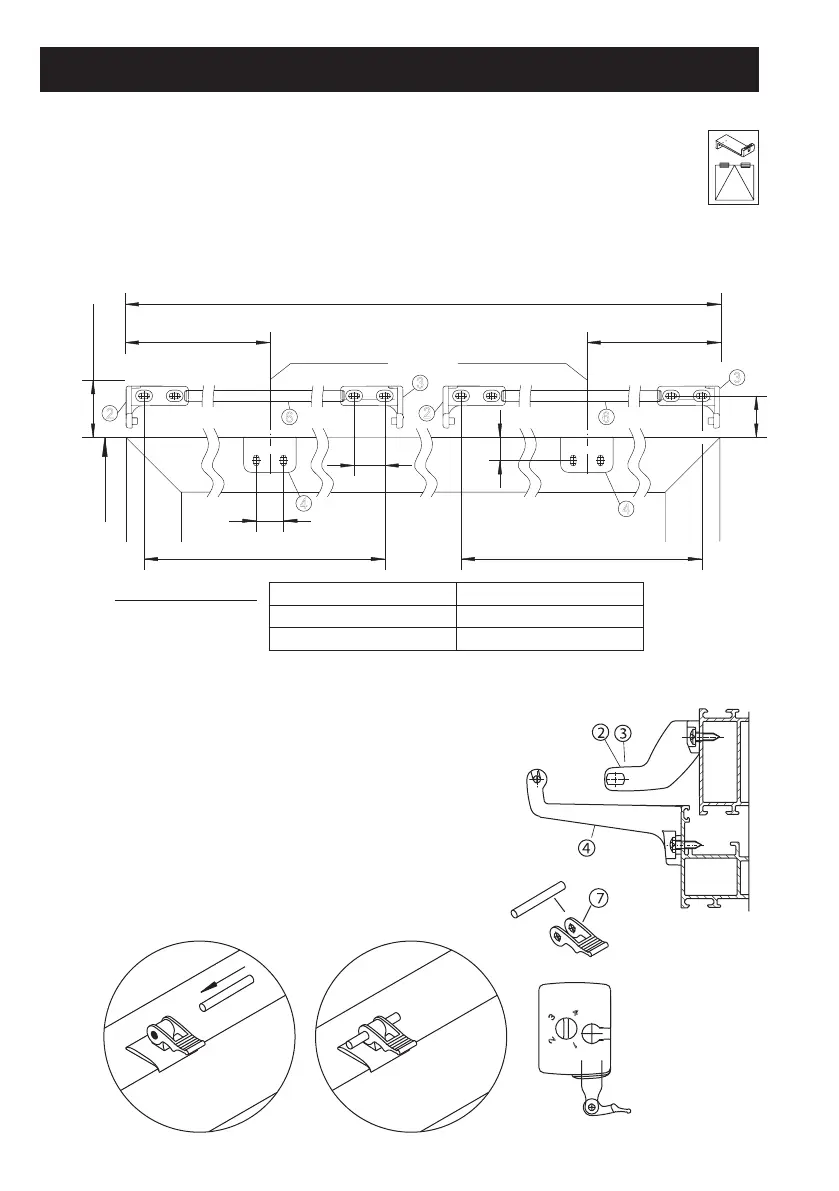

6 Montageanleitung
6.1 Montageanleitung für einwärts gehende Fenster
6.1.1 Bohrbild für 2 Antriebe
Befestigungslöcher für Antriebshalterungen (2), (3) und Konsole EW (4) bohren,
Bohrschablone (Farbe blau) verwenden.
6.1.2 Montage
Antriebshalterungen (2) und (3) mit Hilfe von Abstandshalter (6)
positionieren.
Abstandshalter entfernen und Antriebshalterungen
montieren.
Konsole EW (4) montieren.
Stift und Schnellverschluss (7) an den Antrieb montieren.
58
Platzbedarf oben
25
28
f
Mitte Antrieb
Flügelbreite a
390 390
21
38
f
Mitte Antrieb
Flügelkante
Flügelbreite a Anschlagmaß f
950 - 999mm 212mm
1000 - 2400mm 1/4 a
Anwendungsbereich:
