GEZE E740 Syncro - Montageanleitung für Auswärts Gehende Fenster

12
Lage der Konsole AW (5)
bis 350 mm Flügelhöhe
Lage der Konsole AW (5)
ab 350 mm Flügelhöhe
2
3
6
6
3
2
5
5
6.2 Montageanleitung für auswärts gehende Fenster

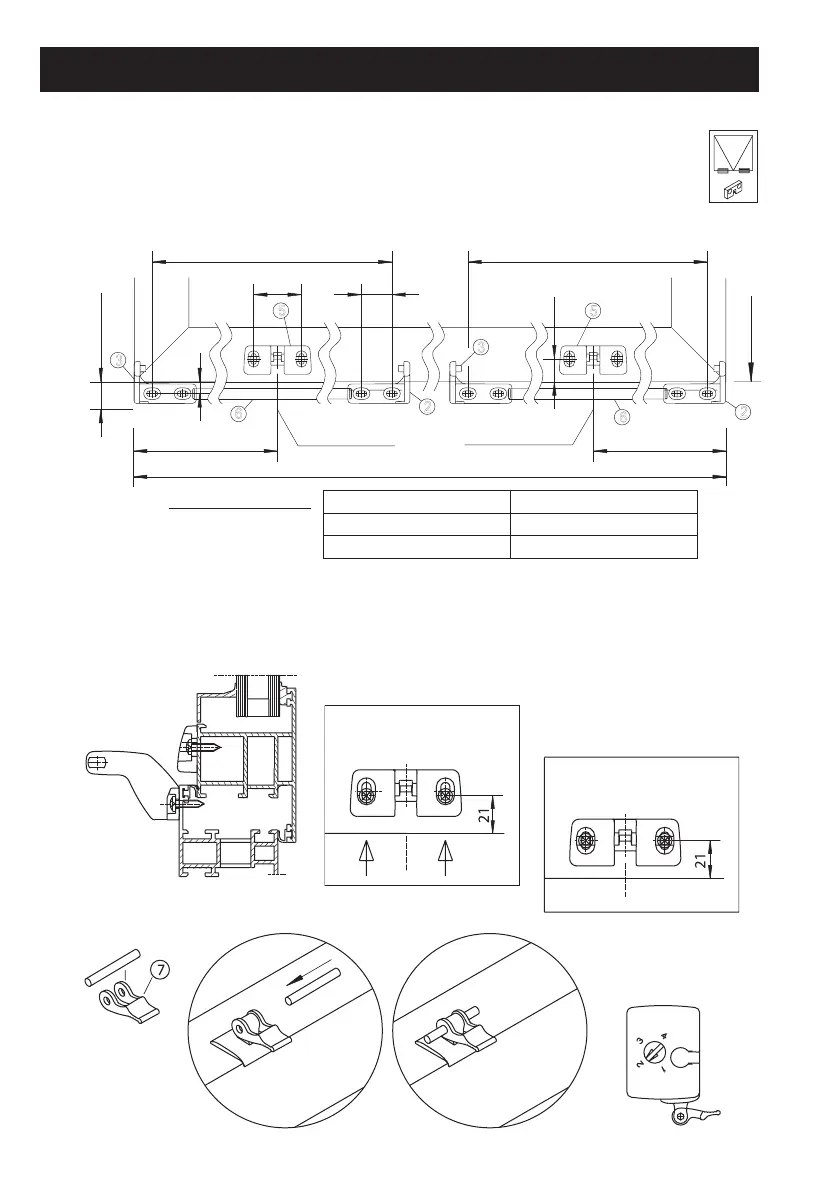

6.2.1 Bohrbild für 2 Antriebe
Befestigungslöcher für Antriebshalterungen (2), (3) und Konsole AW (5) bohren,
Bohrschablone (Farbe rot) verwenden.
6.2.2 Montage
Antriebshalterungen (2) und (3) mit Hilfe von Abstandshalter (6) positionieren.
Abstandshalter entfernen und Antriebshalterungen montieren.
Konsole AW (5) montieren.
Stift und Schnellverschluss (7) an den Antrieb montieren.
Mitte Antrieb
Mitte Antrieb
390
390
44 28
f
Flügelbreite a
f
21
Flügelkante
29
Platzbedarf unten
Flügelbreite a Anschlagmaß f
950 - 999mm 212mm
1000 - 2400mm 1/4 a
Anwendungsbereich:
