GEZE E740 Syncro - Montageanleitung für Dachfenster

14
9
8
5
5
8
9
6.3 Montageanleitung Dachfenster

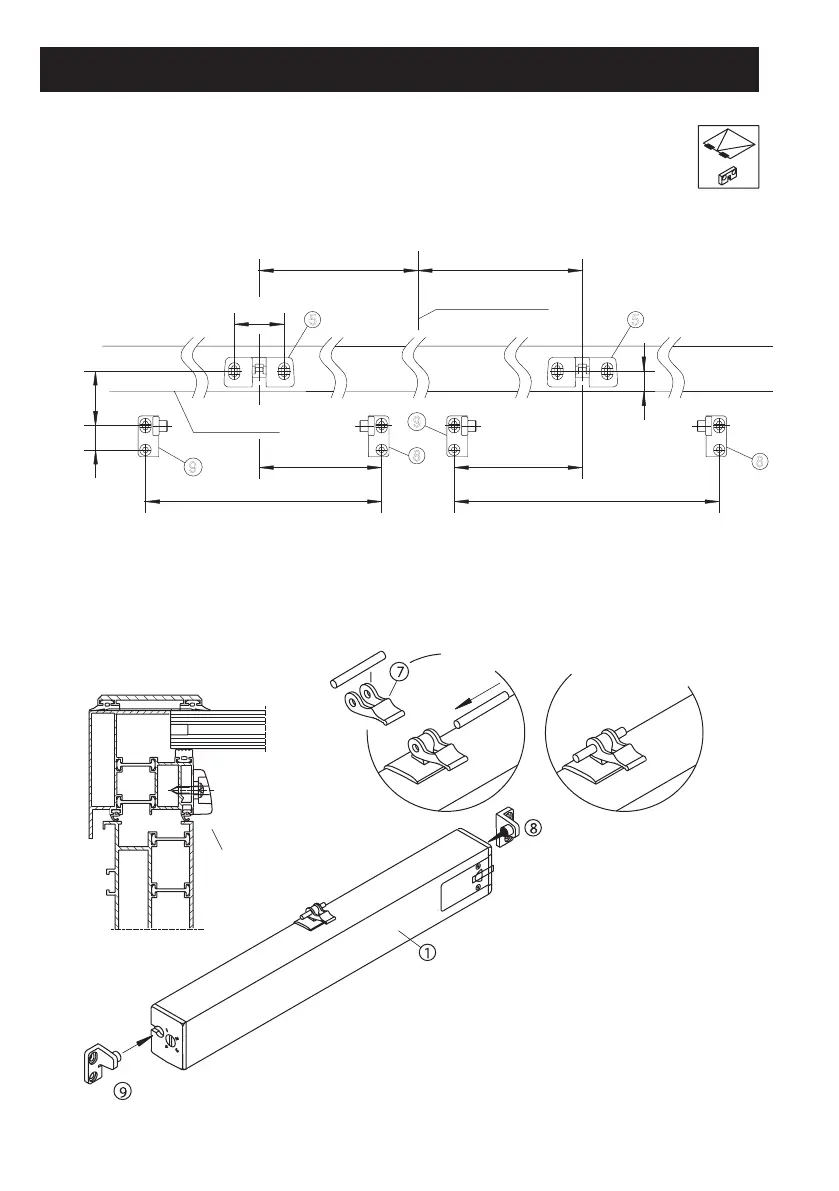

6.3.1 Bohrbild für 2 Antriebe
Befestigungslöcher für Antriebshalterungen (9), (10) und Konsole AW (5) bohren.
Bohrschablone (Farbe grün) verwenden.
6.3.2 Montage
Antriebshalterungen für Dachfenster (8, 9) am Antrieb (1)
einschieben und positionieren.
Zusammen mit Antrieb montieren.
Stift und Schnellanschluss (7) an den
Antrieb (1) montieren.
Konsole AW (5)
montieren
Mitte Fenster
436
436
218 218
f
f
44
21
48
Flügelkante
Anschlagmaß f = 1/4 Fensterbreite
