GEZE E740 Syncro - Befestigungsmittel; 7 Elektrische Anschlüsse E740 Syncro

15

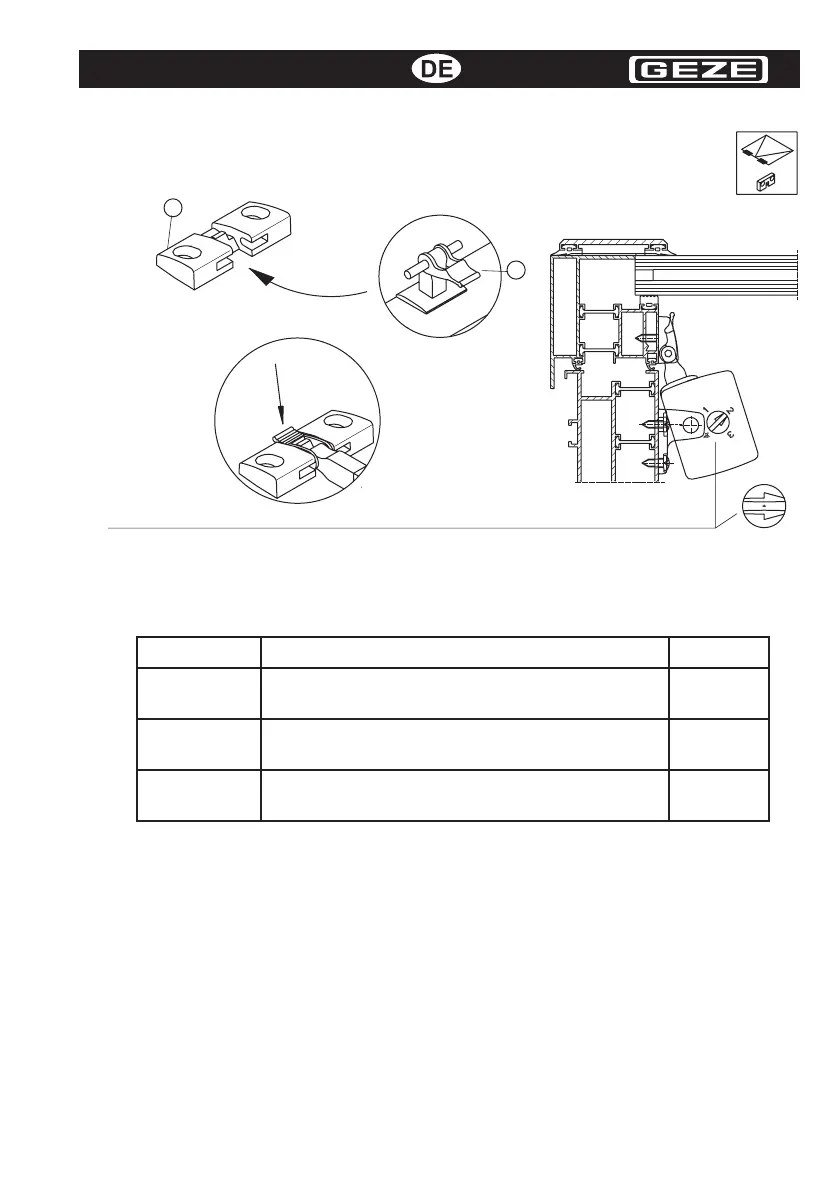

Das Kettenendstück mit Stift und Schnellverschluss (7) in das Langloch der
Konsole AW (5) einführen. Bei Bedarf Kette ausfahren.
Den Schnellanschluss (7) an der Konsole AW (5) einrasten lassen.
1 = Hub 100 mm 2 = Hub 200 mm 3 = Hub 300 mm 4 = Hub 400 mm
5
7
6.4 Befestigungsmittel
Fenstertyp Befestigungsmittel Bohr Ø
Leichtmetall Linsen-Blechschraube 4,2 x L DIN ISO 7049
Schraube muss durch min. 1,8 mm Prolwandung gehen
3,5 mm
Kunststo Linsen-Blechschraube 4,2 x L DIN ISO 7049
Schraube muss durch min. 2 Prolwandungen gehen
3,5 mm
Holz Halbrund-Holzschraube 4,5 x L DIN 96
alternativ: SPAX-Senkschraube 4,0 x L
(2,0 mm)
7 Elektrische Anschlüsse E740 Syncro
Das mit dem Antrieb gelieferte Kabel hat eine Länge von 5,0 Metern (± 5%) und ist in seinen Eigen-
schaften so ausgelegt, dass die elektrischen Sicherheitsvorschriften eingehalten werden. Falls die
Entfernung zwischen dem Antrieb und den Bedienelementen 5,0 Meter übersteigt, können einzig
die Leiter für die Stromversorgung verlängert werden.
ACHTUNG: Die ROTEN und WEISSEN Leitungen dürfen nicht verlängert werden und sind an
einem höchstens 5 Meter entfernten Punkt mit der Anschlussdose zu verbinden. Bei größe-
ren Abständen ist eine zuverlässige Übertragung des Synchronisationssignals nicht mehr
gewährleistet.
Der elektrische Anschluss der beiden Leitungen ist mit einer geeigneten Klemme vorzunehmen
(nicht enthalten). Ein sicherer Anschluss mit einem einwandfreien elektrischen Kontakt ist für die
Übertragung des Signals entscheidend.
einführen
einrasten
z. B.:
Hub einstellen: HubeinstelIschalter drehend auf entsprechenden Hub einstellen.
Hubeinstellung nur in Schließlage des Antriebs vornehmen.
