Instruction de service Caractéristiques techniques du module MF
13
Caractéristiques techniques générales du module multifonction
Type de protection avec connecteur DIN (7): IP 65
Type de protection avec passage de câble: IP 67
Température ambiante: -¢0°C bis +50°C
A
fermé
D
bleu (câble court
B
ouvert
E
bleu (câble long)
C
noir
Type d’interrupteur Pouvoir de coup. No code
Micro Interrupteur
nickel argenté (Ag Ni)
250 V ~ 6 A*)
167 482 626
167 482 627
167 482 628
167 482 629
DN 10–¢5
DN 20–25
DN 32–40
DN 50
Micro Interrupteur
avec contact or (Au)
4 – 30 V=
1 – ¢00 mA
167 482 635
167 482 636
167 482 637
167 482 638
DN 10–¢5
DN 20–25
DN 32–40
DN 50
*pour charge ohmique. Prévoir un câblage de protection pour la charge inductive!

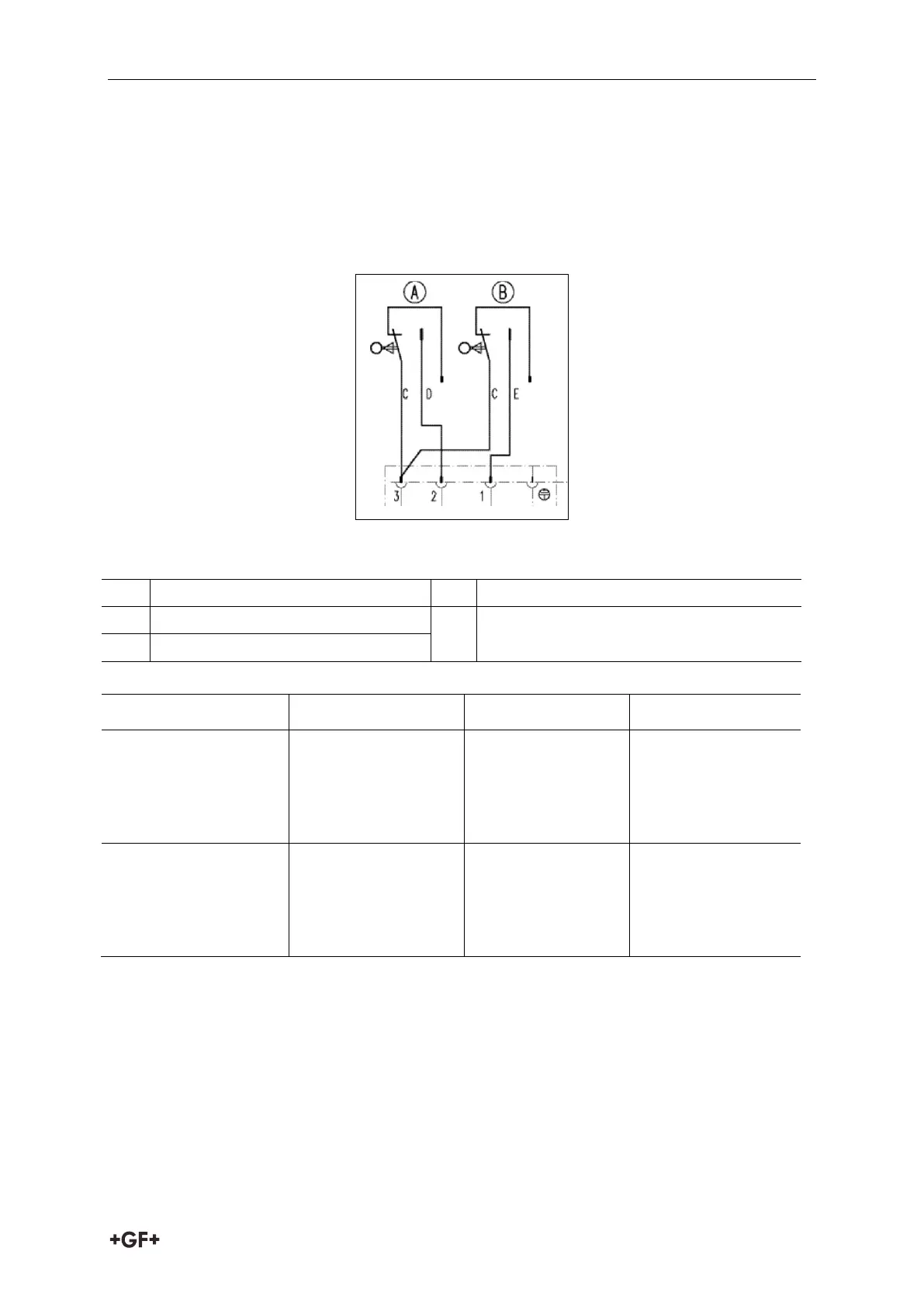

Schéma de raccordement
