GF 546 - Page 48

Caractéristiques techniques du module MF Instruction de service
14
A
fermé
D
noir
B
ouvert
E
noir
C
bleu
F
brun
Type d’interrupteur Pouvoir de coup. No code
Interrupteur inductif
NPN
5 – 30 V
0,1 A
167 482 653
167 482 654
167 482 655
167 482 656
DN 10–¢5
DN 20–25
DN 32–40
DN 50
Interrupteur inductif
PNP
5 – 30 V=
0,1 A
167 482 662
167 482 663
167 482 664
167 482 665
DN 10–¢5
DN 20–25
DN 32–40
DN 50

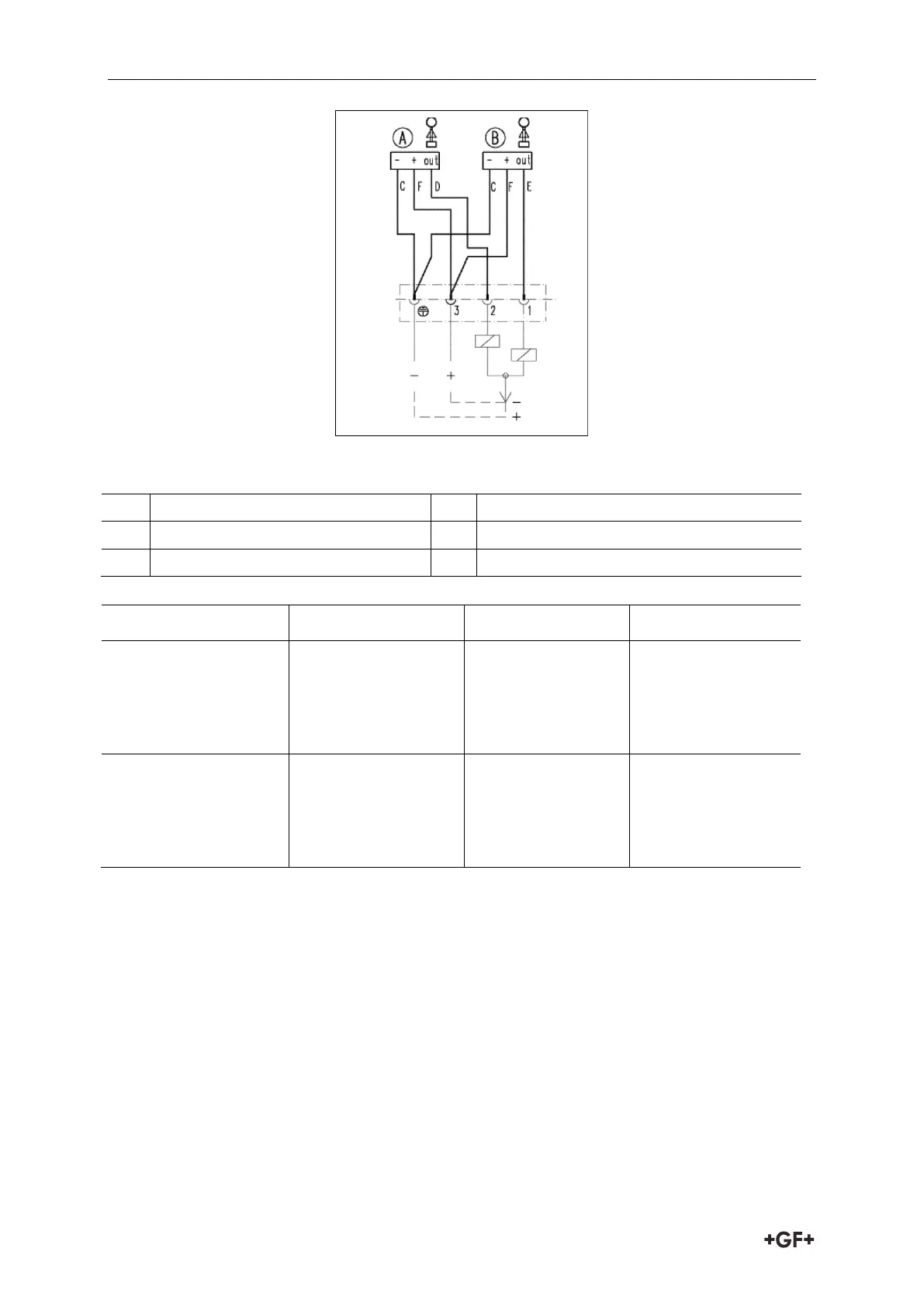

Schéma de raccordement
NPN
PNP
