15
20
escription du poste d'appel T-705.
D
a
d
c
e
b

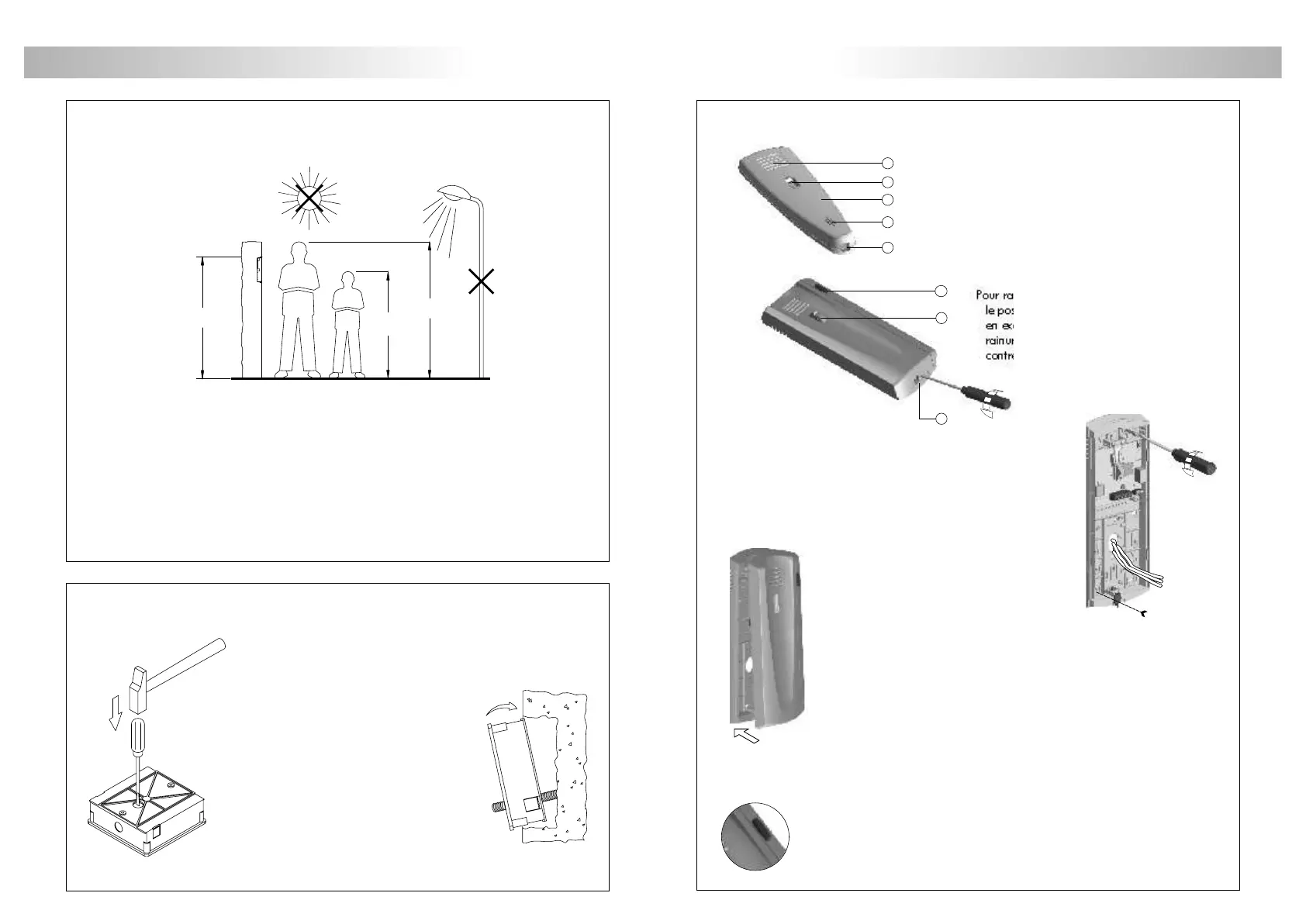

Pour raccorder et fixer le poste d'appel, ouvrir
le poste d'appel à l'aide d'un tournevis plat,
en exerçant un mouvement de levier dans la
rainure prévue à cet effet (voir le dessin ci
contre).
Passer les câbles à travers le trou et les brancher au bornier comme
indiqué dans les schémas d’installation.
Refermer le poste d'appel comme indiqué sur le dessin. Une fois le poste
fermé, connecter le combiné au moyen du cordon téléphonique et
placer-le en position raccroché.
Éviter les emplacements trop proche d'une source de chaleur, de
poussières ou exposé à la fumée.
Le poste d'appel peut être installé directement sur un mur: pour cela
percer des trous de diamètre 6mm., introduire les chevilles et fixer
le poste d'appel à l'aide de vis diamètre 3,5 x 25mm.
g
f
e
DESCRIPTION DU POSTE D'APPEL
oussoir-fonction.
P
Durant le processus de réception d'appel ou une communication et à n'importe
quelle position du combiné, permet de commander la gâche électrique.
a.
b.
c.
d.
e.
f.
g.
Combiné.
Grille HP.
Micro.
Système d'accrochage du combiné.
Prise pour connecteurs du cordon.
Poussoirs-fonction.
Touche de fin communication.
1650
1850
1450
INSTALLATION DE LA PLAQUE DE RUE
Percer un trou dans le support où l'on souhaite installer la plaque de rue, à une hauteur de
1,65m. Les dimensions du trou sont:
131(Largeur) x 131(Hauteur) x 45(Profondeur) mm.
Les plaques de rue on été conçues pour résister aux diverses conditions climatiques. Nous
recommandons, toutefois, de prendre les précautions supplémentaires pour prolonger
la durée de vie des appareils (visières, endroits couverts, ...). Pour obtenir une qualité d'image
optimale, éviter de placer la plaque de rue face à une source lumineuse trop importante.
mplacement du boîtier d'encastrement.
E
Percer le fond du boîtier pour le passage des câbles.
Passer les câbles à travers le boîtier d'encastrement,
encastrer celui-ci et le mettre de niveau.
Une fois le boîtier installé, ôter les protections
adhésives des orifices de fixation de la plaque de rue.
nstaller le boîtier d'encastrement.
I
