Ante todo le agradecemos y felicitamos por la adquisición de este producto fabricado por
Golmar.
Nuestro compromiso por conseguir la satisfacción de clientes como usted queda manifiesto
por nuestra certificación ISO-9001 y por la fabricación de productos como el que acaba de adquirir.
La avanzada tecnología de su interior y un estricto control de calidad harán que, clientes y
usuarios disfruten de las innumerables prestaciones que este equipo ofrece. Para sacar el mayor
provecho de las mismas y conseguir un correcto funcionamiento desde el primer día, rogamos lea
detenidamente este manual de instrucciones.
O Videoportero con instalación 2 hilos.
O Placa estanca IP-44 y antivandálica IK-09.
O Versión con microcontrolador.
O Llamada electrónica bitonal.
O Función video-espía sin ocupar canal.
O Función de autoencendido.
O Pulsador libre de contacto para activación de dispositivos auxiliares.
O Abrepuertas de corriente contínua accionado mediante relé.
O Hasta un teléfono y una sonería en paralelo sin alimentador adicional (ver página 9).
''
INTRODUCCIÓN
1
CARACTERÍSTICAS DEL SISTEMA
FUNCIONAMIENTO DEL SISTEMA
CONSEJOS PARA LA PUESTA EN MARCHA
O
O
O
No apretar excesivamente los tornillos de la regleta del alimentador.
Cuando se instale o modifique el equipo, hacerlo sin alimentación.
Antes de conectar el equipo, verificar el conexionado entre placa y monitores y el conexionado
del alimentador. Siga en todo momento las instrucciones de este manual.
O Para realizar la llamada, el visitante deberá presionar el pulsador de la placa. En este instante, el
monitor de la vivienda recibe la llamada, apareciendo la imagen en la pantalla del monitor sin
que el visitante lo perciba.
O Para establecer comunicación, descolgar el auricular del monitor. La comunicación tiene una
duración fija de un minuto y medio o hasta colgar el auricular.
O Si se desea abrir la puerta, presionar el pulsador de abrepuertas durante los procesos de
llamada, comunicación o autoencendido. Al realizar la apertura de puerta, las comunicaciones
de audio y vídeo finalizan.
O Para visualizar la imagen procedente de la placa, sin haber sido llamado, presionar el pulsador
de autoencendido. Si se presiona con el auricular descolgado, el monitor tendrá comunicación
de audio con la placa. Esta función también tiene una duración de un minuto y medio.
34

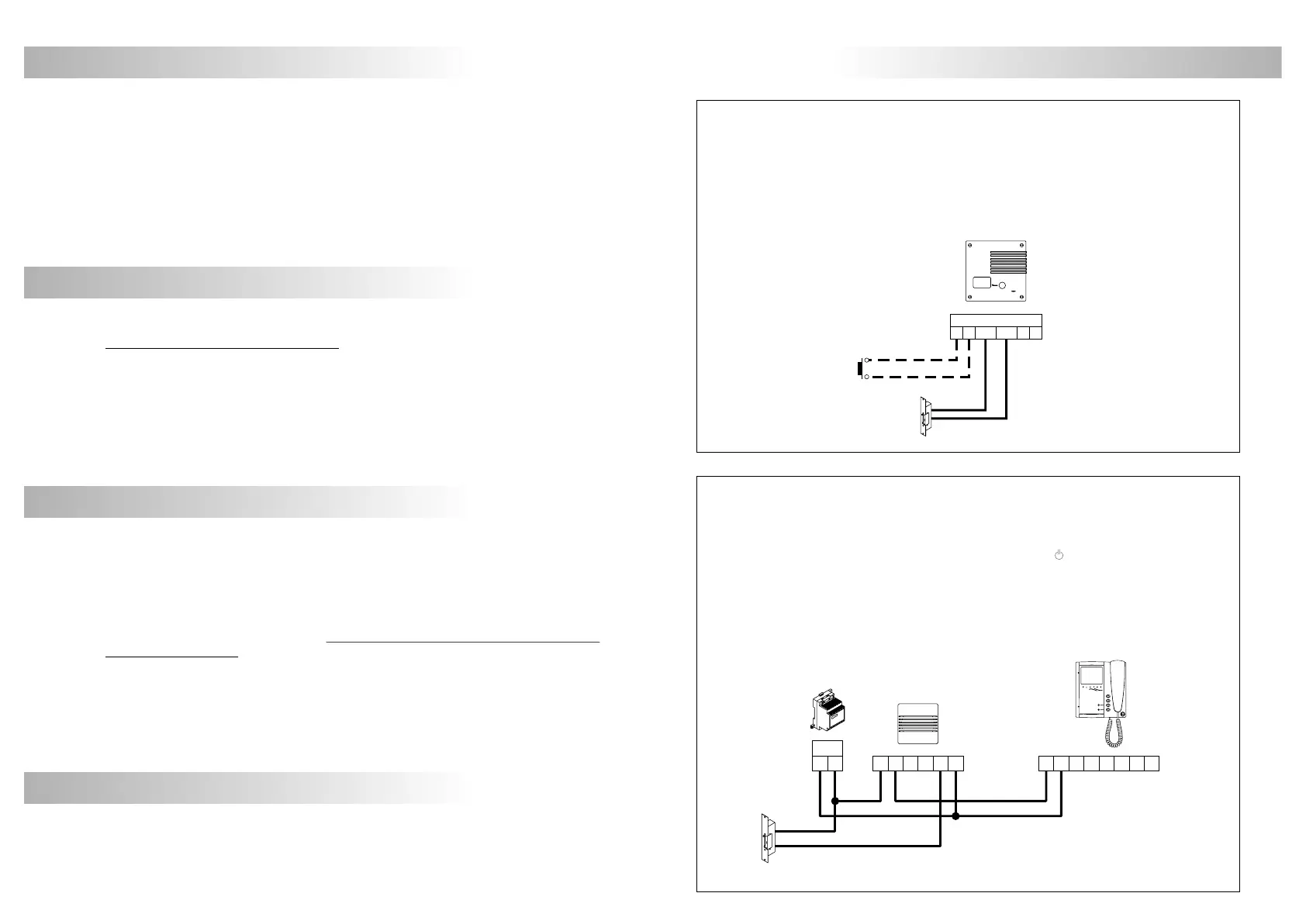

INSTALLATION DIAGRAMS
xternal lock release activation.
E
The lock release can be activated at any moment by using an external push button, that
must be connected between terminals.
This function will allows to exit from the building being not necessary the use of a key.
'P1' and 'P2'
P1P2
L
CN1
CV+CV-
L
PV-292
Platea 2 monitors have one potential free contact push button ( ) to activate auxiliary devices
between B1 and B2 terminals.
The maximum load to be applied to one of these push buttons is 200mA/50Vd.c. However,
it's recommended the use of R-3 unit relays and one TF-104 transformer.
Usual applications are the activation of stairs light, second lock release, ...
uxiliary devices activation.
A
Platea 2
MRBO T
R-3
TF-104
SEC
~~
B2
AM
S+ S- L L
AM
B1
