13
22

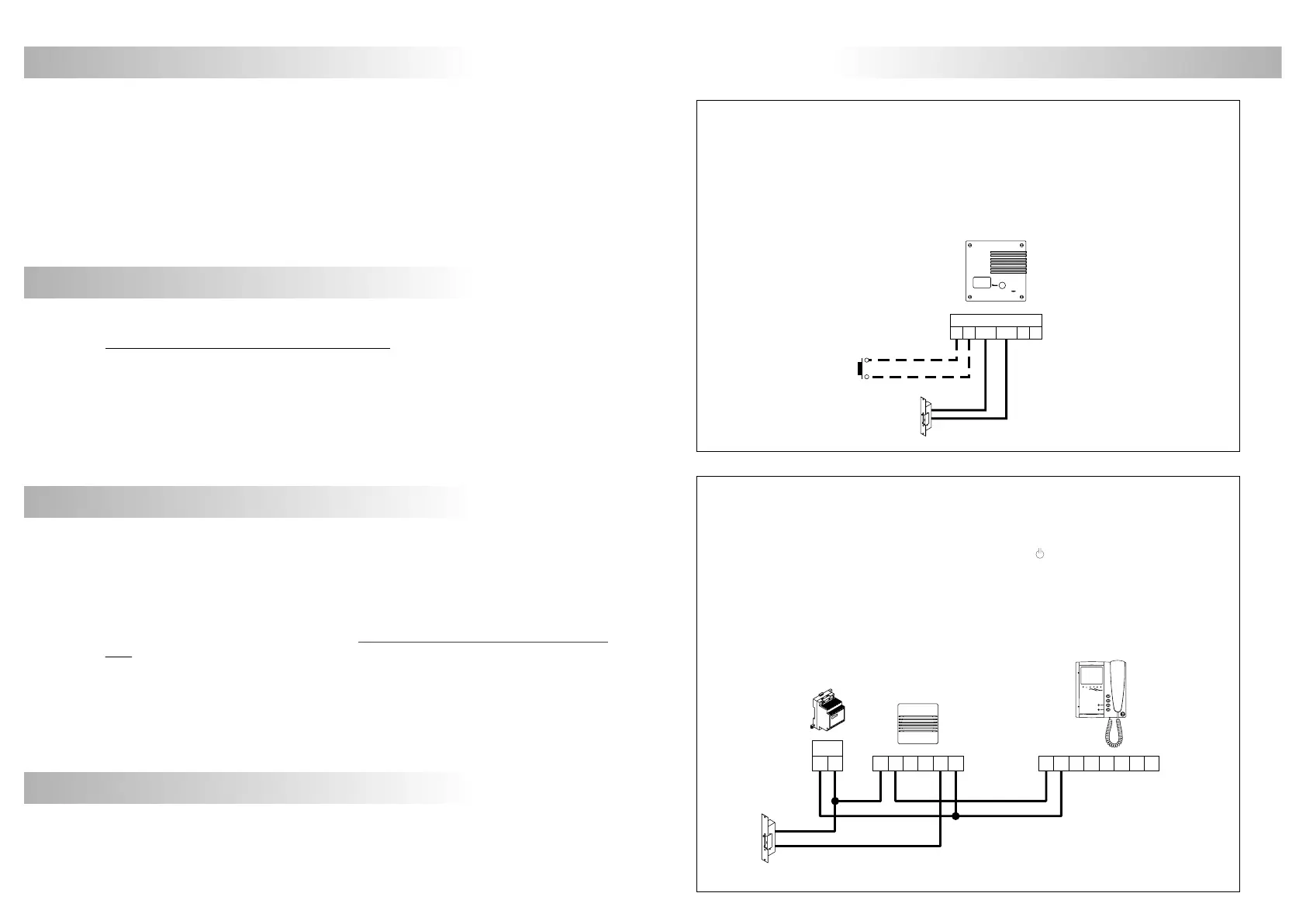

SCHÉMA D'INSTALLATION
Les moniteurs Platea 2 disposent de 1 touche sans tension ( ) pour la commande
de dispositfs auxiliaires entre les bornes B1 et B2.
La puissance maximum admissible par le contact est de 200mA/50Vc.c. Toutefois, l'utilisation
d'un relais R-3 et d'un transformateur TF-104 est recommandée.
Les applications les plus usuelles sont l'éclairage de l'escalier, la commande d'un portail
automatique, ...
ctivation des dispositifs auxiliaires.
A
Pour ouvrir la porte à n'importe quel moment au moyen d'un poussoir extérieur, installer le
poussoir entre les bornes 'P1' et 'P2'.
Cette fonction est spécialement utile pour permettre la sortie du bâtiment sans l'utilisation
d'une clef.
P1P2
L
CN1
CV+CV-
L
PV-292
oussoir extérieur pour ouverture de porte.
P
FONCTIONNEMENT DU SYSTÈME
O Evitez de serrer de façon excessive les vis du connecteur de l'alimentation.
O Lors de l'installation ou de toutes interventions sur le système, veiller à couper l'alimentation électrique.
O Avant la mise sous tension, vérifier les connexions entre la plaque de rue, le moniteur et
l'alimentation.
Nous tenons, tout d'abord à vous remercier et à vous féliciter pour l'acquisition de ce produit
fabriqué par Golmar.
La technologie avancée des composants qui constitue ce produit ainsi que notre certification
ISO9001, assurent aux clients et utilisateurs un haut niveau de prestations et une satisfaction totale dans
le fonctionnement de ce portier vidéo.
Afin de bénéficier, dès sa mise en route, de toutes les fonctionnalités de ce produit, nous vous
recommandons vivement de suivre attentivement ce manuel d'instructions.
INTRODUCTION
CARACTÉRISTIQUES DU SYSTÈME
CONSEILS POUR LA MISE EN MARCHE
O Kit portier vidéo avec installation 2 fils.
O Plaque de rue étanche IP-44 et anti-vandale IK-09.
O Version avec microcontrôleur.
O Appel électronique 2 tons.
O Fonction vidéo-espion sans occuper le canal.
O Fonction d'auto-allumage.
O Touche de commande pour l'activation des dispositifs auxiliaires.
O Gâche alimenté en courant continu et commandée par relais..
O Jusqu'à un poste d'appel et une sonnerie en parallèle (cf page 21).
''
OPour effectuer un appel à partir de la plaque de rue, appuyer sur le bouton de l'habitation. A ce
moment, le moniteur de l'habitation recoit l'appel et l'image apparaît sur le moniteur sans que le
visiteur ne puisse le percevoir.
O Pour établir la communication, décrocher le combiné du moniteur (ou poste d'appel).
La communication a une durée de 1 minute et 30 secondes ou j le combiné est raccroché.
O Pour ouvrir la porte, appuyer sur la touche de la commande de gâche durant le processus
d'appel, de communication ou d'auto-allumage. La communication prend fin après l'ouverture de
porte.
O
usqu'à
Appuyer sur la touche d'auto-allumage pour visualiser l'image de la plaque. Avec le combiné
décroché, permet d'établir une communication audio et vidéo. Cette fonction a une durée de
1 minute et 30 secondes.
Platea 2
MRBO T
R-3
TF-104
SEC
~~
B2
AM
S+ S- L L
AM
B1
