5
30

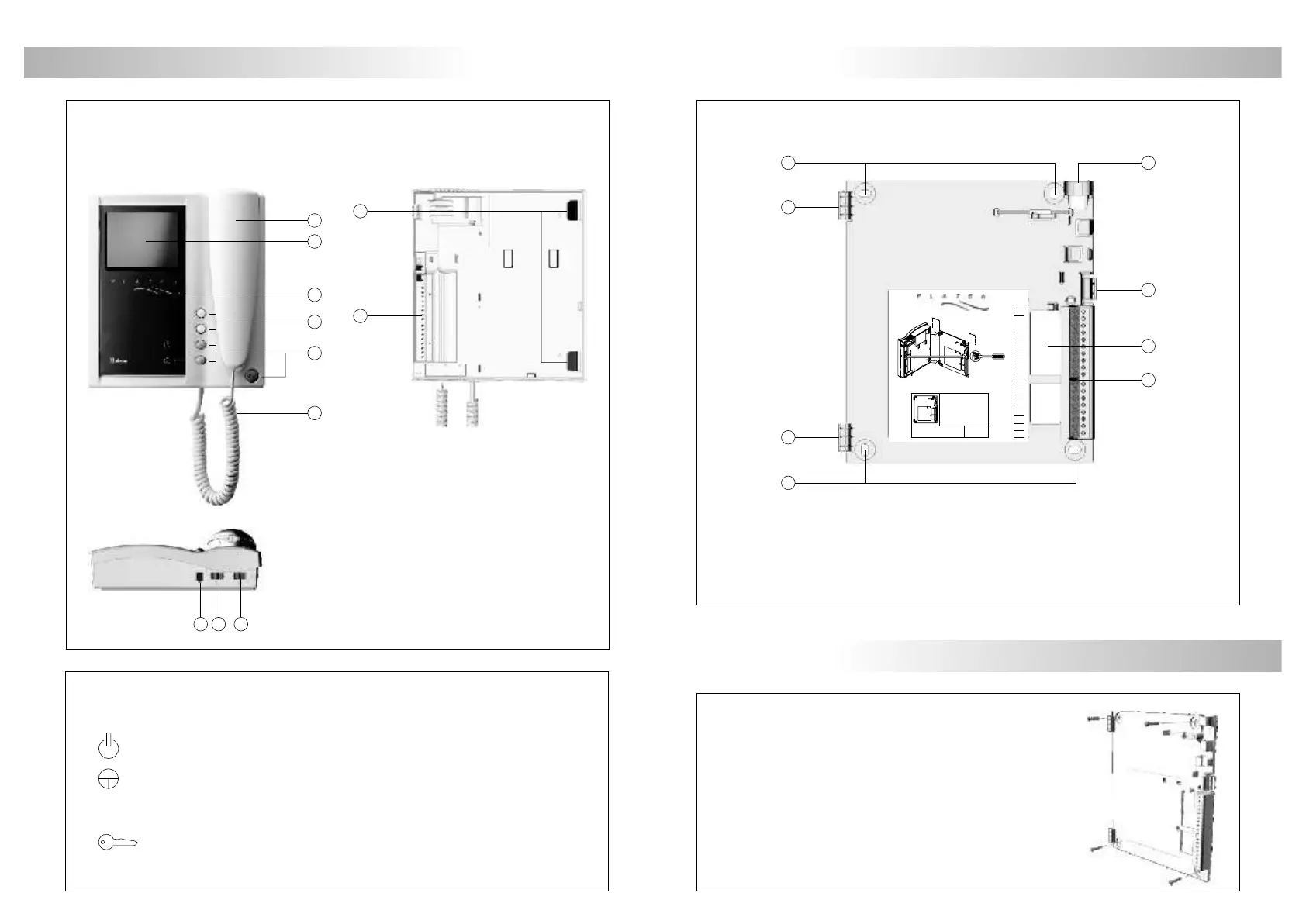

MONITOR INSTALLATION
MONITOR CONNECTOR DESCRIPTION
escription of the monitor connector RCPL-2.
D
a. Wall attachment hole (x4).
b. Monitor attachment hook (x2).
c. Vertical wiring input.
d. Attachment clip.
e. Wiring input hole.
f. Installation terminals:
Avoid to place the monitor near to heating sources,
in dusty locations or smoky environments.
To install the monitor directly over the wall,
drill two holes of Ø6mm. and use the supplied screws.
The upper part of the monitor connector must be placed at
1,60m. height roughly. The minimum distance between
the monitor connector and the closest object must be 5cm.
ix the monitor connector to the wall.
F
a
a
b
b
f
e
d
c
Colocar la parte superior de la regleta a 1,60m. del suelo.
Place the top part of the monitor connector at 1,60m. from the floor.
50mm.
50mm.
Presionar para abrir.
Press to open.
S+
AM
B1
B2
AM
S-
L
L
REF
RCPL-2
LOTE
CODE
3
5
10
0
P1
DESCRIPCIÓN DEL MONITOR
escripción de los monitores Platea 2.
D
Permite la activación de un dispositivo auxiliar (ver página 10).
Con el auricular colgado permite visualizar la imagen procedente de la placa.
Con el auricular descolgado, permite establecer comunicación de audio y vídeo
con la placa. La imagen permanece en pantalla durante 90 segundos.
Permite activar el abrepuertas durante los procesos de recepción de llamada,
comunicación o autoencendido.
ulsadores de función.
P
a
g
b
f
j
i
e
c
h
a.
b.
c.
d.
e.
f .
g.
h.
i.
j .
k.
Brazo auricular.
Pantalla b/n o color (según modelo).
Carátula extraible.
Pulsadores inhabilitados.
Pulsadores de función.
Cordón telefónico.
Anclajes de sujeción regleta.
Puntos de conexión regleta.
Conector para cordón.
Ajuste de contraste o color (según modelo).
Ajuste de brillo.
d
k
