14
21

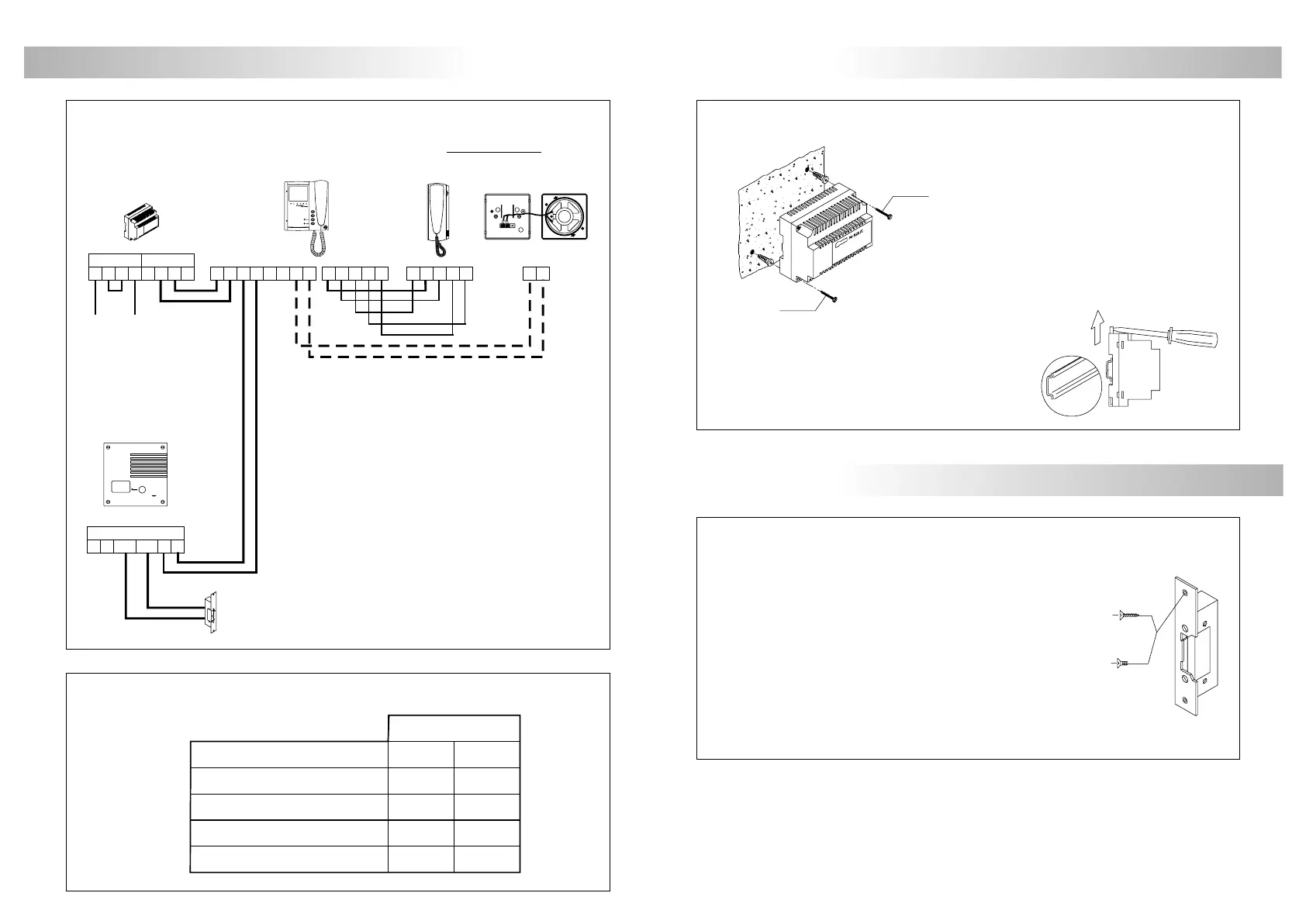

INSTALLATION DE L'ALIMENTATION
étails de l'installation de l'alimentation FA-802.
D
DIN 46277
f3,5 x 50
DIN-7971
f3,5 x 50
DIN-7971
Pour une fixation sur un mur, percer 2 trous de 6mm. de diamètre,
introduire les chevilles et fixer le transformateur au moyen
des vis spécifiées.
Pour une fixation sur rail DIN 46277, exercer une légère
pression jusqu'à l'emboîtement de celui-ci.
Pour le retirer du rail, utiliser un tournevis plat et
effectuer un mouvement de levier comme indiqué
sur le schéma ci-joint.
L'alimentation FA-802 équivaut à 7 éléments DIN.
Installer l'alimentation dans un endroit sec et protegé.
Son alimentation devra être protégée
en tête de ligne par un disjoncteur/interrupteur
différentiel 30mA.
INSTALLATION DE LA GÂCHE ÉLECTRIQUE
étails de l'installation de la gâche électrique.
D
M 4 x 8
f3,5 x 25
DIN-7972
DIN-963
Si la gâche est installée pour une porte métallique,
utilisez une mèche de 3,5mm et fileter le trou réalisé.
Si la gâche est installée pour une porte en bois,
utiliser une mèche de 3mm.
IMPORTANT: la gâche doit fonctionner en 12Vc.c.
ne porte d'accès.
U
able des sections.
T
Platea 2
B2
AM
S+ S-L L
FA-802
SECPRI
220Vc.a.
+
- -
+
P1P2 P3 P4
AM
B1
5
10 0
3
P1
10 3
5 P1 0
S+ S-
Jusqu'à un poste d'appel et une sonnerie en
parallèle sans alimentation supplémentaire.
SCHÉMA D'INSTALLATION
S-45
T-705
Éléments en paralléle
P1P2
L
CN1
CV+CV-
L
PV-292
–, +, AM, AM 1,00mm²
0,50mm² 1,00mm²
Borne 50m.
Sections jusqu'à
100m.
L, L
0,50mm²3
0,25mm²0, 5, 10, P1
