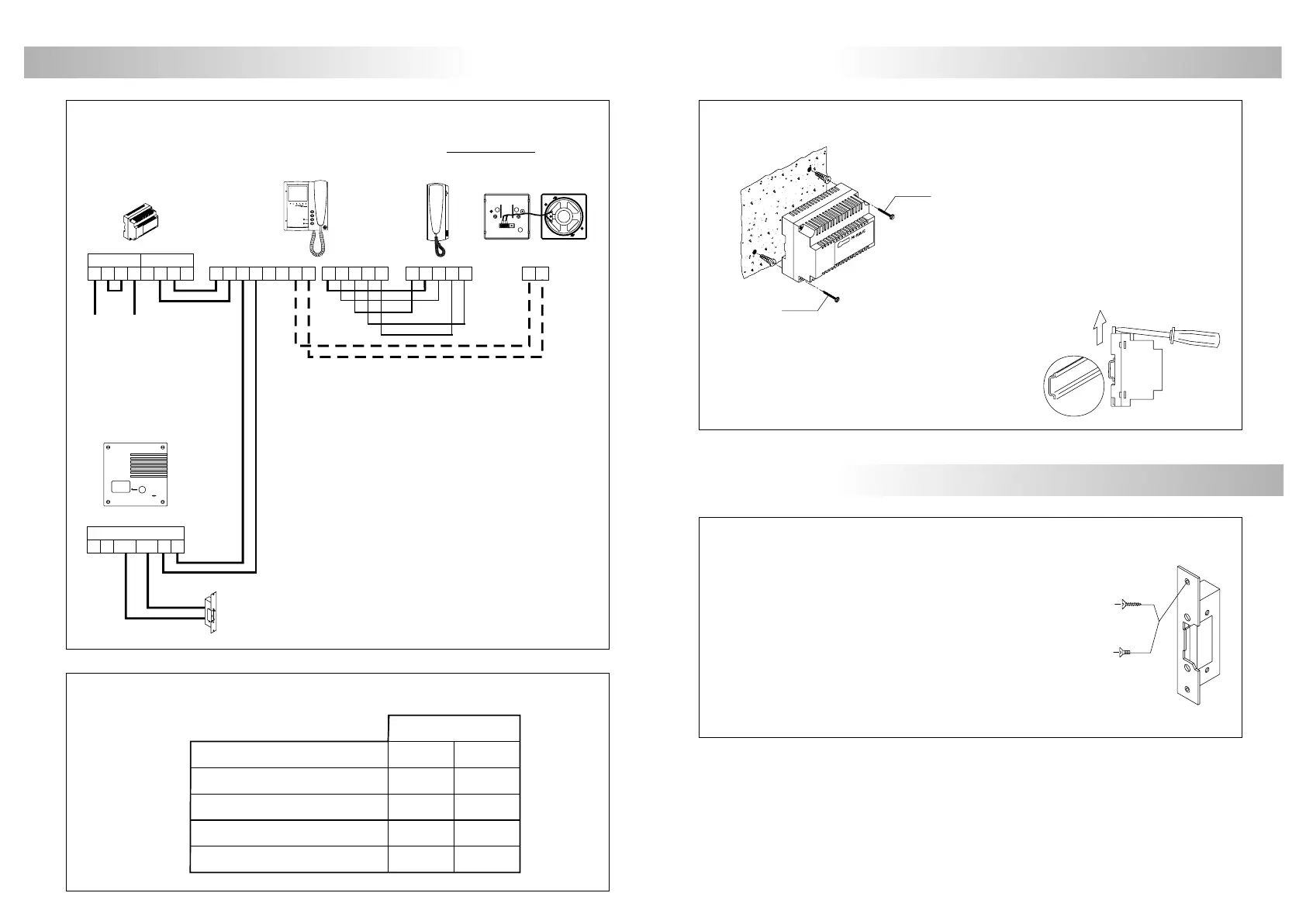

INSTALACIÓN DEL ALIMENTADOR
etalle de la instalación del alimentador FA-802.
D
Para instalar el alimentador en pared, realizar dos agujeros
de 6mm. de diámetro, e introducir los tacos. Sujetar el
alimentador mediante los tornillos especificados.
El alimentador puede instalarse en guía DIN 46277
(7 elementos) realizando una leve presión.
Para sacar el alimentador de la guía utilizar
un destornillador plano y hacer palanca
tal y como muestra el dibujo.
Instale el alimentador en un lugar seco y protegido.
Recuerde que la normativa vigente obliga a
proteger el alimentador con un interruptor
magnetotérmico.
DIN 46277
f3,5 x 50
DIN-7971
f3,5 x 50
DIN-7971
INSTALACIÓN DEL ABREPUERTAS
etalle de la instalación del abrepuertas.
D
Si el abrepuertas va a ser instalado en una puerta metálica,
utilice una broca de 3,5mm y rosque el agujero realizado.
Si la instalación se realiza sobre puerta de madera,
utilice una broca de 3mm.
IMPORTANTE: el abrepuertas suministrado es de 12V corriente contínua.
Si usted va a utilizar otro abrepuertas, éste debe ser de 12Vc.c.IMPORTANTE:
M 4 x 8
f3,5 x 25
DIN-7972
DIN-963
INSTALLATION DIAGRAMS
ections chart.
S
ne access door.
O
P1P2
L
CN1
Platea 2
CV+CV-
L
B2
AM
S+ S-L L
FA-802
SECPRI
220Vc.a.
+
- -
+
P1P2 P3 P4
AM
B1
5
10 0
3
P1
10 3
5 P1 0
S-45
S+ S-
Up to 1 additional telephone and call repeater
per apartment.
It´s not necessary an additional power supply.
T-705
PV-292
Additional elements
–, +, AM, AM 1,00mm²
0,50mm² 1,00mm²
Terminals 50m.
Distance
100m.
L, L
0,50mm²3
0,25mm²0, 5, 10, P1
