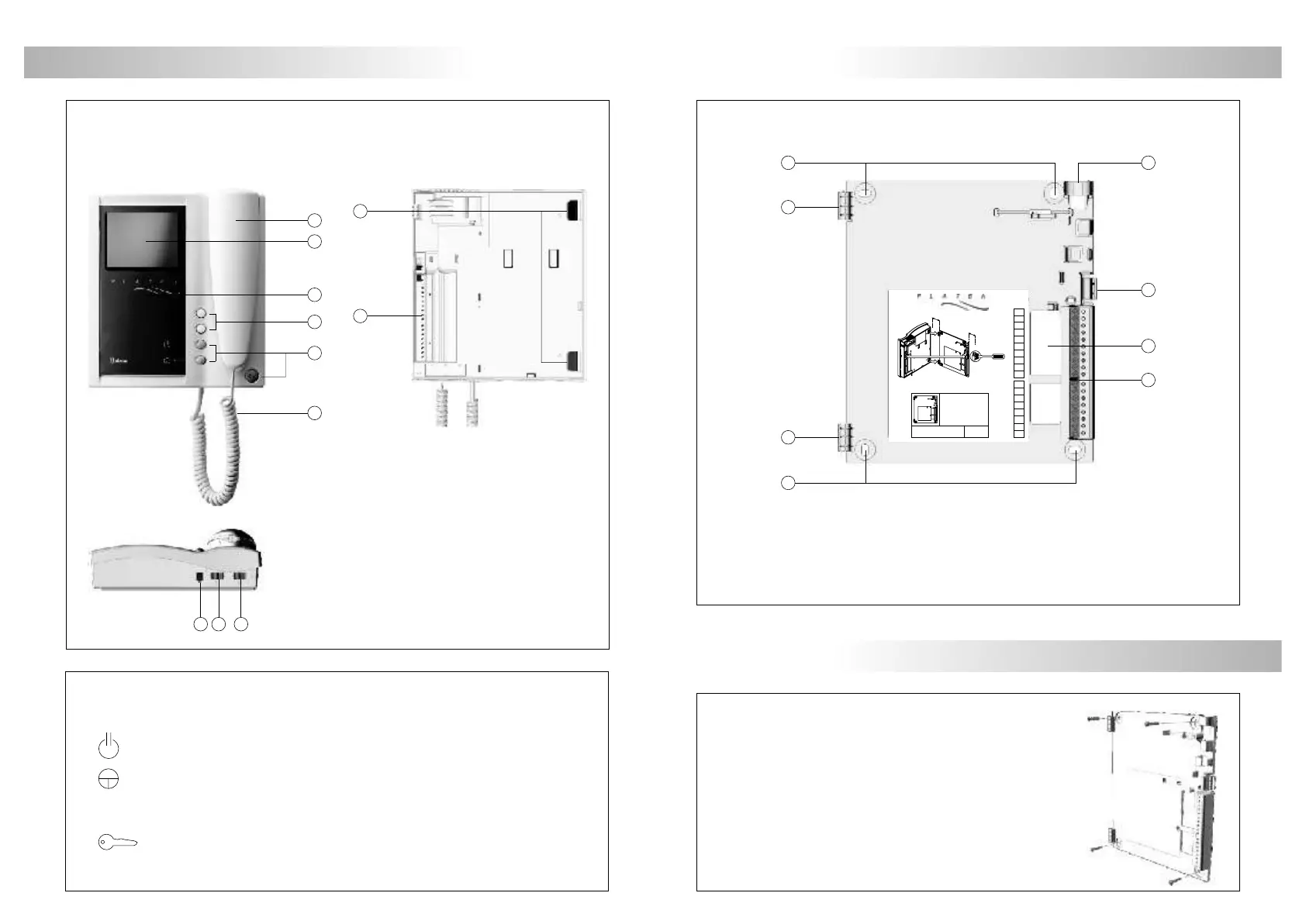

DESCRIPTION DU MONITEUR
escription des moniteurs Platea 2.
D
Touche pour commander un dispositif auxiliaire (voir page 22).
Avec le combiné raccroché, permet de visualiser l'image provenante de la plaque.
Avec le combiné décroché, permet d'établir une communication audio et vidéo
avec la plaque de rue. L'image reste à l'ecran pendant 90 secondes.
Permet d'activer la gâche électrique durant le processus de réception d'appel,
communication ou auto-allumage.
ouches de commande.
T
a
g
b
f
j
i
e
c
h
a.
b.
c.
d.
e.
f .
g.
h.
i.
j .
k.
Combiné.
Ecran b/n ou coleur (selon le modèle).
Masque réversible.
Touches sans fonction.
Touches de commande.
Cordon.
Trou de fixation pour l'étrier.
Contacts de connexion avec base.
Prise pour connecteurs du cordon.
Réglage contraste ou couleur (selon le modèle).
Réglage luminosité.
d
k
DESCRIPTION DE L'ÉTRIER DE CONNEXION
INSTALLATION DU MONITEUR
escription de l'étrier de connexion RCPL-2.
D
a. Trous de fixation (x4).
b. Crochet de fixation (x2).
c. Entrée pour câblage vertical.
d. Crochet de fixation.
e. Entrée pour câblage central.
f. Bornier de connexion.
ixer l'étrier de connexion du moniteur.
F
Éviter les emplacements trop proche d'une source de chaleur,
d'humidité ou exposé à la fumée.
Installer le moniteur directement sur un mur, en perçant quatre
trous de 6mm. de diamètre et en utilisant les vis fournies.
La partie supérieure de l'étrier de connexion doit être placé
à une hauteur de 1,60m. Laisser un dégagement autour
du moniteur de 5cm.
a
a
b
b
f
e
d
c
Colocar la parte superior de la regleta a 1,60m. del suelo.
Place the top part of the monitor connector at 1,60m. from the floor.
50mm.
50mm.
Presionar para abrir.
Press to open.
S+
AM
B1
B2
AM
S-
L
L
REF
RCPL-2
LOTE
CODE
3
5
10
0
P1
