34 35

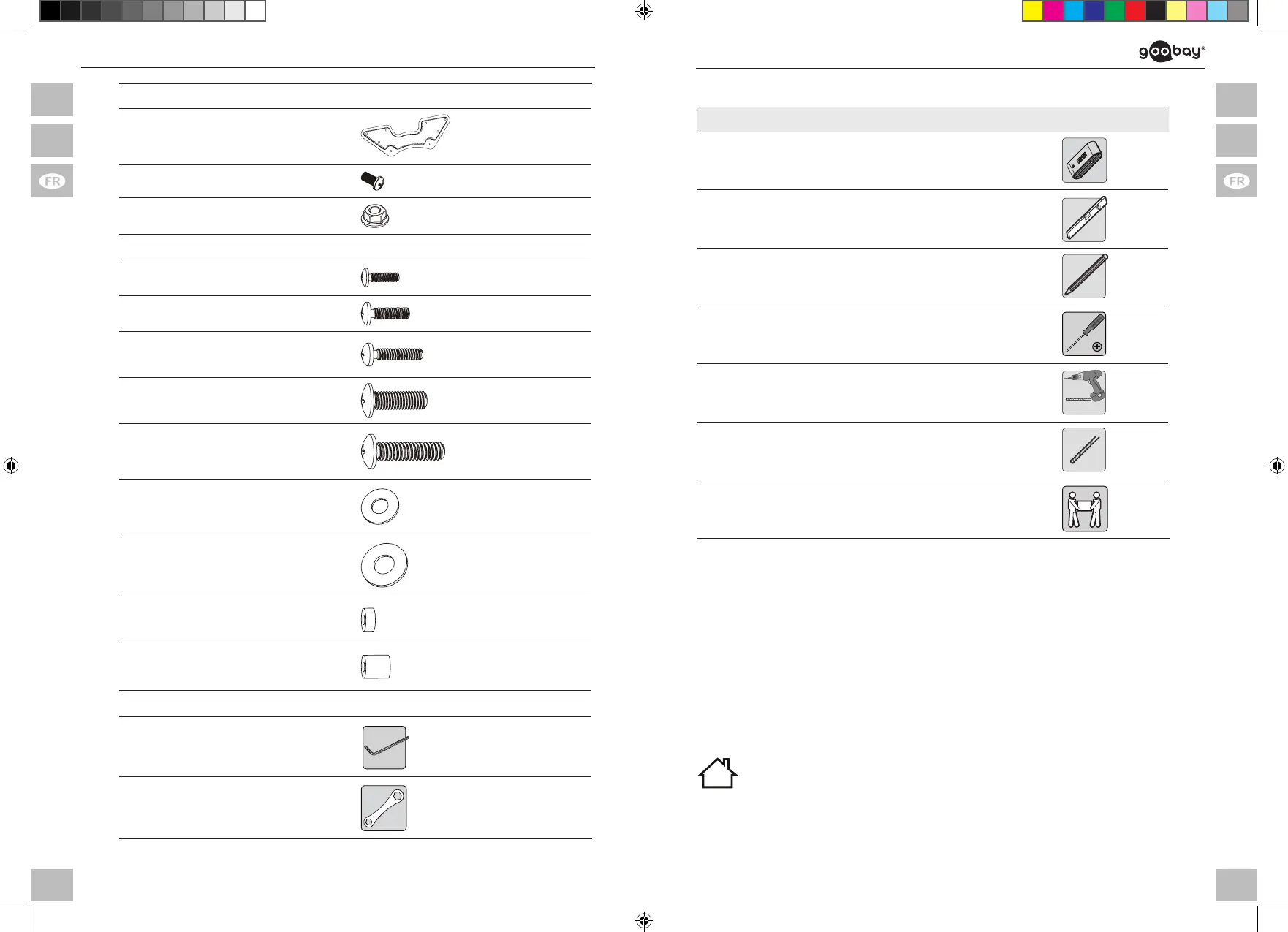

Montage du TV support mural
Aadaptateur VESA B 2
M8x15
C 4
Écrou M8
D 4
Écran plat de montage
M5x14 M-A 4
M6x14
M-B 4
M6x30
M-C 4
M8x30
M-D 4
M8x50
M-E 4
Rondelle
M-F 4
Rondelle
M-G 4
Rondelle d‘espacement TV
M-H 8
Rondelle d‘espacement TV
M-I 8
Outils
Clé Allen E 1
Clé
F 1
Ta b . 2 4 : Contenu de la livraison
2.2 Outils requis
Outil Figure
Testeur de ligne
Niveau à bulle
Crayon
Tournevis cruciforme
Perceuse électrique
Mèche à béton de 8 x 60 mm
Seconde personne
Ta b . 2 5 : Outils requis
3 Utilisation prévue
Ce produit est destiné au montage des écrans plats de tailles d‘écrans, de poids
et de points de montage spéciques sur un mur vertical, résumés dans le
chapitre „Données techniques“. Une autre utilisation décrite dans le chapitre
„Description et fonction“ n‘est pas autorisée. La négligence et l‘ignorance de
ces règles et consignes de sécurité peuvent causer de graves accidents, des
blessures et des dommages matériels. Reportez-vous aussi au chapitre
„Garantie et responsabilité“.
3.1 Restrictions d‘utilisation
Utiliser uniquement dans des locaux secs.
69295 manual_V3.indd 34-35 30.05.2018 13:21:20
