4 Installation
4.1 Préparation
Vériezl‘intégralitéetl‘intégrité
>> Vériez le contenu de l‘emballage en le comparant à la livraison concer-
nant l‘intégralité et l‘intégrité.
Assurer la compatibilité
Risque de dommage du matériau par combinai-
son inappropriée du produit
>> Les spécications de tous les produits utilisés doivent
correspondre ou être comprises dans la gamme
spéciée.
Ta b . 2 6 : Assurer la compatibilité
4.2 Montage mural
Risque de blessures par conditions ambiantes
inappropriées
>>
>>
Vériez la structure murale avant l‘installation ou
choisissez un emplacement d‘installation sans
risque.
Faites attention aux câbles sous tension ou aux
autres lignes posées derrière le plâtre, et ne les
endommagez pas!
>> N‘installez pas le produit dans un endroit en contact
direct avec la lumière du soleil ou à la lumière vive.
Ceci contribue à la fatigue oculaire.
Risque de dommage matériel par conditions
ambiantes inappropriées
>> Conservez un espace sufsant autour du produit
et vers tout le système pour assurer une ventilation
correcte et permettre la mobilité.
Ta b . 2 7 : Montage mural
4.2.1 Préparation
1. Supprimer en poussant le haut
obliquement vers l‘avant et au-des-
sus de la partie inférieure de l‘avant
sur les deux couvercles en plastique
sur le support mural (A).
2. Retirer la plate VESA en le faisant
glisser vers l‘avant et vers le haut du
guide.
Assurez-vous que les vis 1 et 2 coincés dans
la plate VESA.

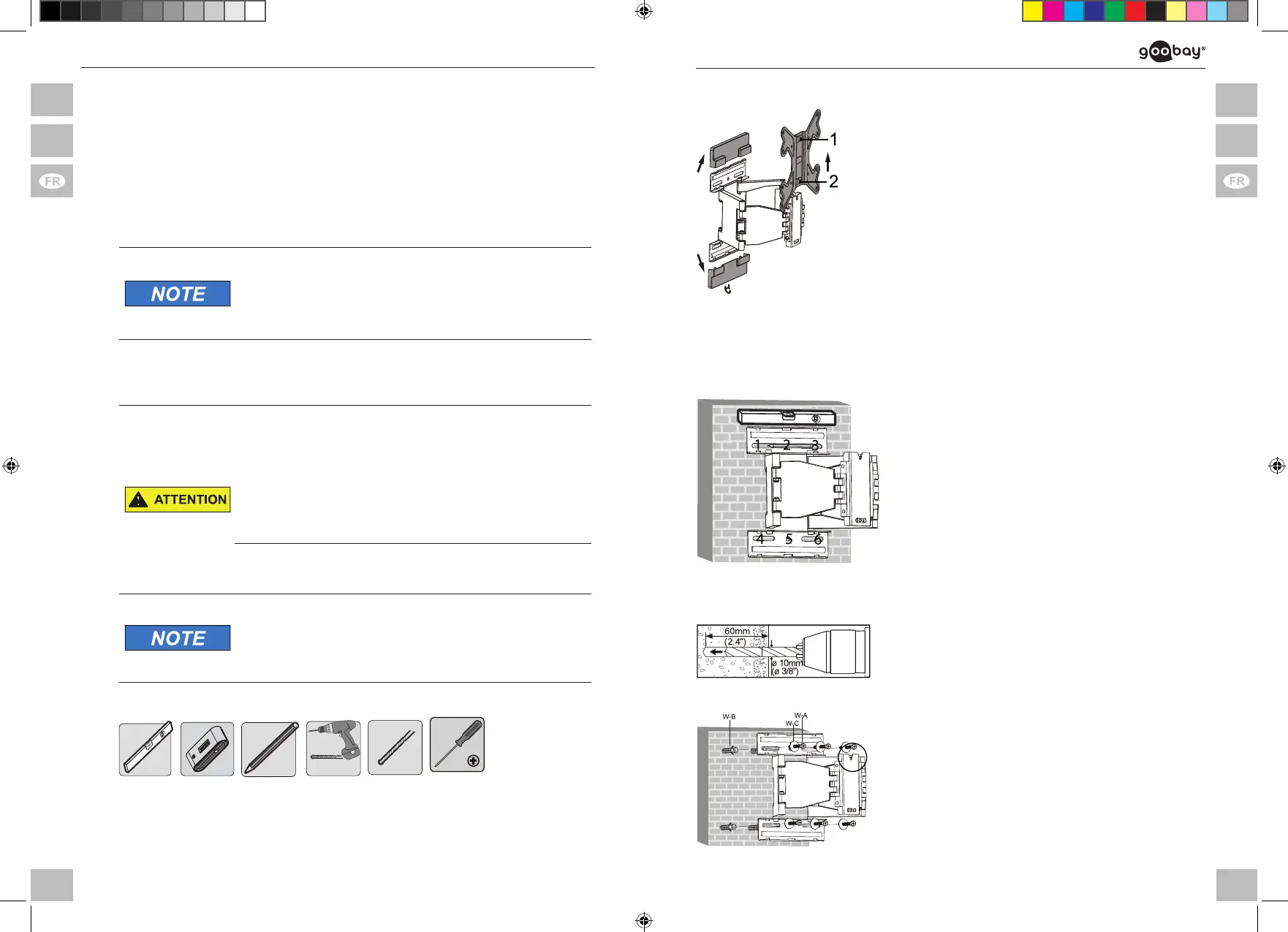

Fig. 23: Supprimer les couvercles en plastique et la
plate VESA
3. Tourner l‘écrou M8 (D) vers la droite
pour visser 2-3 tours un lâche.
4.2.2 Exécution
1. Faites attention aux câbles sous
tension ou aux autres lignes posées
derrière le plâtre, et ne les endomma-
gez pas.
2. Utilisez un niveau à bulles pour
marquer les trous de perçage sur le
mur.
3. Marquez les trous de 1 à 6 avec un
stylo.
Fi g. 24: Alignement et marquage
Le support mural (A) sert de matrice.
4. Percez les trous de 60 mm de
profondeur avec une mèche à béton
de 10 mm.
Fig. 2 5: Percer les trous
5. Bouchez avec une vis d‘ancrage à
béton (W-B) dans chaque trou de per-
çage.
6. Fixez le support mural (A) avec les vis
murales (W-A) et les rondelles (W-C)
de sorte que l‘encoche de la plate
VESA indique tir vers le haut.
Fig. 2 6: Montage mural
