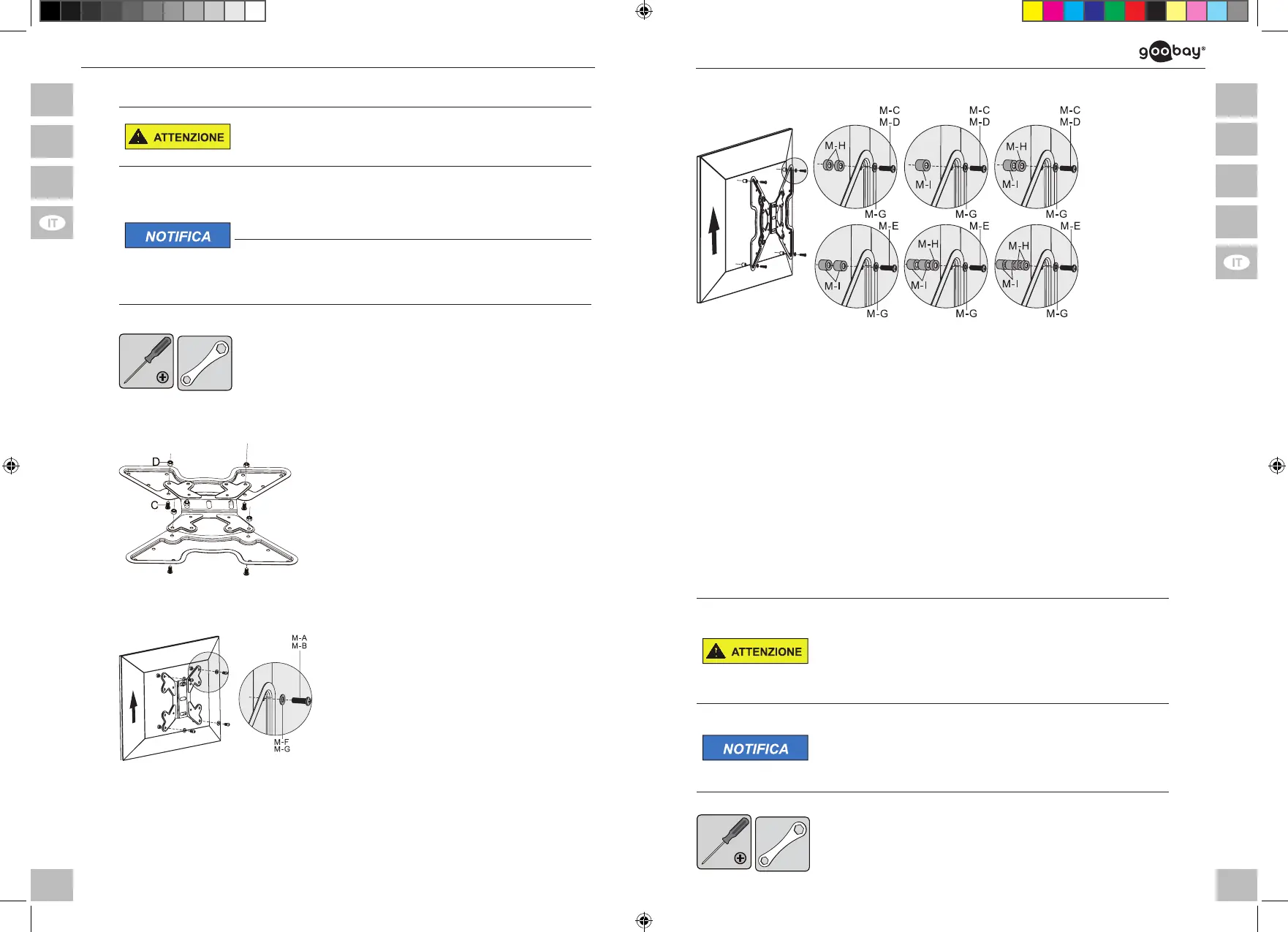

4.3 Installazione dello schermo piatto
Pericolo di lesioni da incespicamento e caduta
>> Collocare, trasportare ed installare il prodotto, sue
parti ed accessori in modo sicuro.
Rischio di danni materiali a causa di procedure
inappropriate
>> Utilizzare solo una forza moderata per stringere le viti
in modo da evitare di danneggiare la lettatura.
>>
>>
Non collocare MAI lo schermo sulla parte anteriore
durante l‘installazione!
Non danneggiare lo schermo piatto con viti troppo
lunghe.
Ta b . 3 8: Installazione dello schermo piatto
1. Misura dalla distanza tra i fori di
montaggio del vostro schermo piatto.
2. Montare schermi piatti con VESA
dimensioni 100x100 mm,
100x200mm e 200x200mm descritto
direttamente sulla piastra VESA come
descritto nella sezione 4.3.1 e 4.3.2.
B
B
3. Montare collegare schermi piatti con
VESA dimensioni 300x300mm,
400x200mm e 400x400mm dalla
piastra VESA in primo luogo con le
viti (C) ei dadi (D) con l’adattatore
VESA (B).
Fig. 39: Installazione dello schermo piatto
4.3.1 Schermi piatti con fondo piatto
1. Appoggiare lo schermo piatto in
verticale su una supercie morbida e
di grandi dimensioni, oppure ad un
muro, e roteggerlo da graf e ribalta-
mento.
2. Fissare la piastra VESA con le
rondelle e le viti, adattandosi al vostro
Fig. 4 0: Schermi piatti con fondo piatto
schermo piatto, al per posteriore de
schermi piatti indietro come mostrato.
Assicurarsi che il pre-assemblato dado M8 (D) si siede su vite 1 e si trova sugli
schermi piatti migliori, come descritto nel capitolo 4.2. Questo dado detiene la
piastra VESA e schermo piatto per il montaggio per il montaggio a parete.
4.3.2 Schermi piatti con fondo curvo
Fig . 41: Schermi piatti con fondo curvo
1. Appoggiare lo schermo piatto in
verticale su una supercie morbida e
di grandi dimensioni, oppure ad un
muro, e roteggerlo da graf e ribalta-
mento.
2. Fissare la piastra VESA con le
rondelle, le viti e le distanziatore TV,
adattandosi al vostro schermo piatto,
al per posteriore de schermi piatti
indietro come mostrato.
Assicurarsi che il pre-assemblato dado M8 (D) si siede su vite 1 e si trova sugli
schermi piatti migliori, come descritto nel capitolo 4.2. Questo dado detiene la
piastra VESA e schermo piatto per il montaggio per il montaggio a parete.
4.4 Fissare dello schermo piatto
Pericolo di lesioni da incespicamento e caduta
>>
>>
Collocare, trasportare ed installare il prodotto, sue
parti ed accessori in modo sicuro.
Quando si lavora con pesi, proteggere sé stessi ed
il luogo di lavoro, e farsi aiutare da una seconda
persona.
Pericolo di danni materiali provocati da condizi-
oni ambientali inappropriate
>> Lasciare spazio sufciente intorno al prodotto ed
all‘intero sistema per garantire un‘adeguata ventila-
zione e la mobilità.
Ta b . 3 9: Fissare dello schermo piatto
